Зависимость режима генератора от напряжения возбуждения
. называется колебательной характеристикой. При её исследовании предполагается, что остальные питающие напряжения

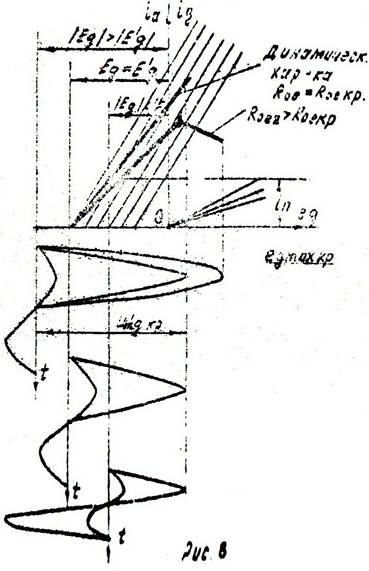

, а также сопротивление нагрузки не меняются. Ход колебательных характеристик зависит от выбора рабочей точки. На рис.8 приведена идеализированная сеточная характеристика лампы, поясняющая работу генератора для трех случаев
В случае
при малых амплитудах возбуждения лампа закрыта. При некоторой амплитуде
. появляются импульсы анодного тока, их амплитуда и угол отсечки возрастают с увеличением .
Соответственно возрастают

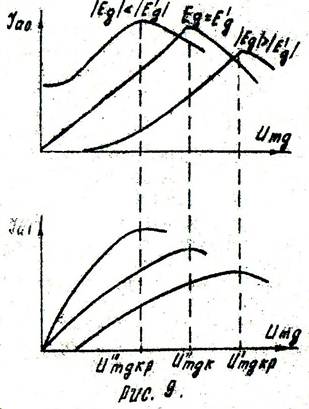

см. рис.9.
Дальнейшее увеличение . сопровождается появлением сеточного тока и увеличением напряженности режима, который вначале становится критическим, а затем переходит в перенапряженный. Динамическая характеристика анодного тока приобретает перегиб, характерный для перенапряженного режима.
Импульс анодного тока из косинусоидального превращается в уплощенный, а затем в нем появляется провал, приводящий к уменьшению
и
. Характерно, что угол отсечки для данного случая увеличивается от
, но не достигает
.
При
угол отсечки равен и остается постоянным при любом . Импульсы анодного тока появляются практически с нулевой амплитуды , растут с возрастанием , а при заходе в перенапряженный режим начинают уменьшаться.
Если
, то при
через лампу протекает ток покоя
,который фиксируется прибором как , переменная же составляющая анодного тока, т.е. , отсутствует. При малых амплитудах пока нет отсечки анодного тока, последний имеет форму полной косинусоинды, и амплитуда его нарастает пропорционально . Постоянная же составляющая не меняется, оставаясь равной току покоя
.С некоторой амплитуды начинается, отсечка анодного тока, и с этого момента растут уже обе составляющих тока и , а дальше ведут себя аналогично предыдущим случаям. Характерно, что угол отсечки убывает здесь от
, но не становится ниже
Сравнивая эти три случая, необходимо отметить, что чем меньше
темпри меньшем наступает критический режим. Это можно понять из рис. 8, откуда видно, что критический режим (для заданного
) наступает при определенном
, а
.
Колебательные характеристики для различных при прочих равных условиях можно объяснить, исходя из того, что при увеличении динамическая характеристика анодного тока в сеточных координатах опускается вниз, и критический режим наступает при меньшем .
Это в свою очередь связано с тем, что с ростом растет
и, соответственно, уменьшается
, что приводит к уменьшению анодного и возрастанию сеточных токов.
Зависимость режима генератора от напряжения смещения
во многом подобна зависимости от напряжения возбуждения .
Действительно, как было показано ранее, режим генератора в сильной степени определяется величиной . Отсюда видно, что приблизительно равный эффект можно получить изменением или . При
изменением можно получить <
, что соответствует запиранию лампы, или.
Процессы, происходящие в лампе при изменении
и , отображаются на рис. 10а.
С уменьшением
увеличивается высота импульса анодного тока и его угол отсечки, а следовательно, первая гармоника и постоянная составляющая анодного тока, т.к.
. При малых значениях появляется сеточный ток, увеличивается напряженность режима, а затем в импульсе анодного тока появляется провал, и и уменьшаются. График для приведен на рис. 10б. Нелинейность в нижней части графика объясняется криволинейностью нижнего участка реальной характеристики лампы, а в верхней части перегиб происходит за счет наступления перенапряженного режима.
Увеличение эквивалентного сопротивления анодной нагрузки приводит к более раннему наступлению перенапряженного режима, и протяженность линейного участка уменьшается (
на рис. 106).
