1 Проверка подготовки учащихся к занятию по вопросам для самоконтроля в виде фронтального или программированного опроса и инструктаж по технике безопасности.
2 Произвести внешний осмотр учебного стенда и персонального компьютера (ПК) и убедиться визуально в отсутствии каких-либо повреждений и дефектов.
3 Подключить стенд к сети. Включить тумблер «Сеть» на задней панели стенда.
4 С помощью кабеля USB AM-BM через гнездо «USB» на задней панели стенда подключить стенд к USB – порту ПК.
5 Включить ПК и запустить MPLAB IDE.
6 Создать проект тестовой прошивки микроконтроллера dsPIC33FJ32MC204 в ИС MPLAB IDE 8. Для этого выполнить пункты 2.1…2.7 руководства пользователя MPLAB IDE 8.
7 С помощью пункта меню «File " Import» (рисунок 17.1) открыть файл тестовой прошивки «Test.hex» (рисунок 17.2). В каталоге файлов исходных кодов программ «Files LR17…LR20» на локальном диске D выбрать LR17.

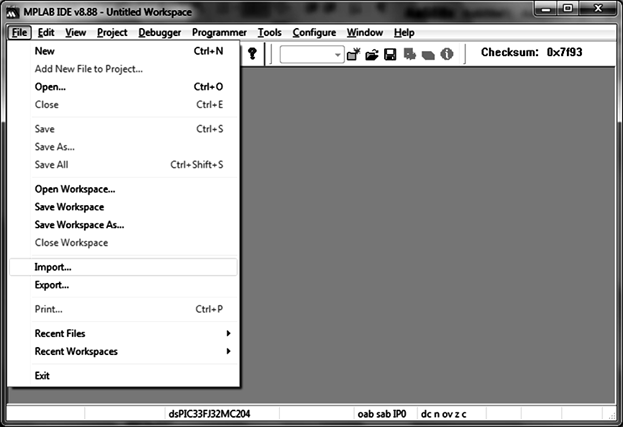

Рисунок 17.1 – Открытие файла тестовой прошивки стенда

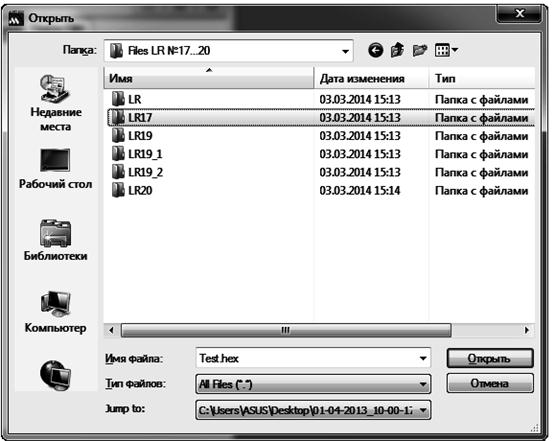

Рисунок 17.2 – Выбор файла тестовой прошивки LR17
8 С помощью пункта меню «Programmer " Select Programmer» выбрать программатор PICkit2 (рисунок 17.3).
|
|
|

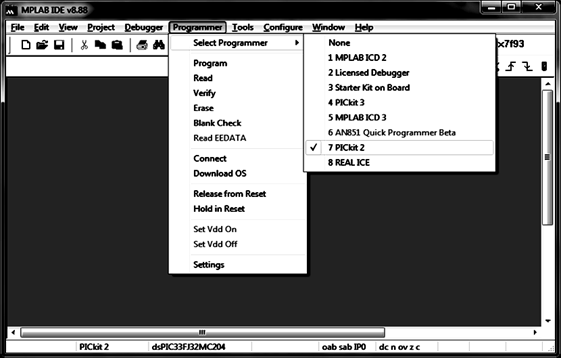

Рисунок 17.3 – Выбор программатора PICkit2
9 Запрограммировать стенд тестовой прошивкой, используя пункт меню «Programmer " Program» (рисунок 17.4).

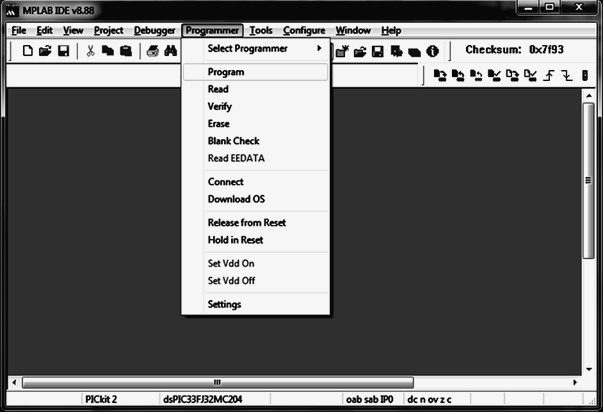

Рисунок 17.4 – Программирование стенда тестовой прошивкой
Результат программирования отобразится в окне сообщений, и в случае успешного программирования (сообщение – … PICkit2 Ready) необходимо перевести МК в рабочий режим с помощью пункта меню «Programmer " Release from Reset» (рисунок 17.4).
10 После получения сообщения, указанного на рисунке 17.5, учебный стенд готов к работе.
11 Проверить влияние положения регуляторов PR1, PR2, EP1 на показания индикаторов LED и LCD, а также проверить на индикаторе LCD ввод цифровых данных с клавиатуры.
12 После проверки преподавателем результатов работы закрыть MPLAB IDE, выключить ПК и учебный стенд.
13 Оформить отчет и сдать зачет.

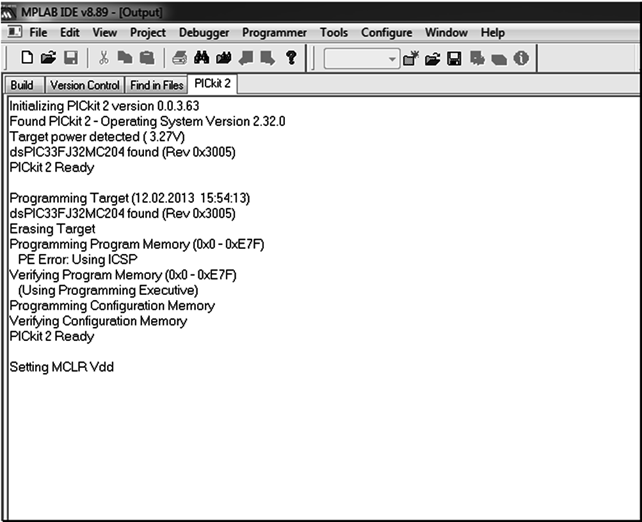

Рисунок 17.5 – Сообщение о результатах тестовой прошивки стенда
