Структурная схема учебного стенда НТЦ – 31.000

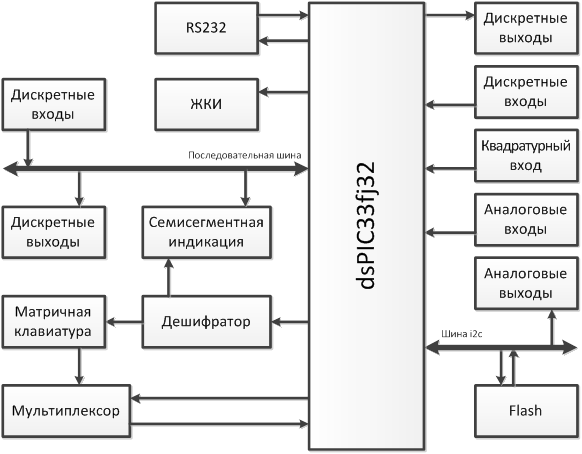

Структурная схема учебного стенда НТЦ – 31.000 представлена на рисунке 17.6.

Рисунок 17.6 – Структурная схема учебного стенда НТЦ – 31.000

Стенд построен на базе микроконтроллера dsPIC33fj32mc204. Микроконтроллер имеет встроенное ОЗУ для хранения пользовательских программ. Для изучения простейших операций ввода-вывода дискретных данных и ввода аналоговых данных непосредственно к микроконтроллеру подключены светодиодные индикаторы, тумблеры и аналоговые задатчики. Для изучения принципа обработки квадратурного сигнала используется энкодер. Для подключения большого числа периферийных модулей в стенде организована последовательная шина данных, по которой происходит управление портами расширений дискретных входов-выходов, а так же светодиодной семисегментной индикацией. Так же для взаимодействия с пользователем посредством знако-символьной информации к микроконтроллеру подключен жидко-кристаллический индикатор (ЖКИ). С помощью дешифратора и мультиплексора реализована возможность обработки клавиатуры, построенной по матричной схеме. Для подключения иных периферийных устройств (ЦАП, внешняя память) используется шина I²C. Для организации связи с внешними устройствами (в частности с ПК) микроконтроллер имеет порт последовательного асинхронного приёмо-передатчика, позволяющий организовывать обмен данными по интерфейсу RS232.

Все устройства, входящие в состав стенда и отображённые на структурной схеме стенда, являются программно-доступными.
