Органы управления учебного стенда

Лицевая панель стенда представлена на рисунке 17.7. На передней панели стенда расположены:

1 – датчики дискретных сигналов (10 переключателей SA1..SA10);

2 – дискретный светодиодный индикатор (10 светодиодов VD1..VD10);

3 – светодиодный семисегментный индикатор (LED);

4 – матричный жидкокристаллический индикатор (LCD);

5 – индикатор выходного аналогового сигнала (LLI);

6 – датчики аналоговых сигналов (2 задатчика RP1, RP2);

7 – источник квадратурного сигнала (энкодер EP1);

8 – матричная двенадцатикнопочная клавиатура;

9 – кнопка сброса контроллера RESET.

Рисунок 17.7 – Лицевая панель стенда

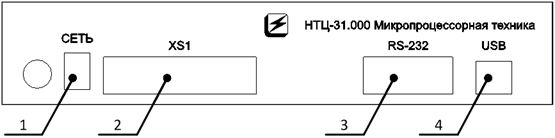

Задняя панель стенда представлена на рисунке 17.8. На задней панели стенда расположены:

1 – тумблер включения питания стенда;

2 – разъём для подключения внешних устройств;

3 – разъём RS232 для организации связи по интерфейсу RS232;

4 – разъём USB-B для подключения стенда к компьютеру для программирования микроконтроллера.

Рисунок 17.8 – Задняя панель стенда
