№ п/п | Вид дефектов (признаки) | Число дефектов | Накопленная сумма числа дефектов | Процент числа дефектов в общей сумме | Накопленный процент |
Деформация | |||||
Трещины | |||||
Разрывы швов | |||||
Неравномерная окраска | |||||
Липкость поверхности | |||||
Прочие | |||||
Итого |
№ п/п | Алгоритм | Конкретное соответствие данной ситуации предложенному алгоритму | |

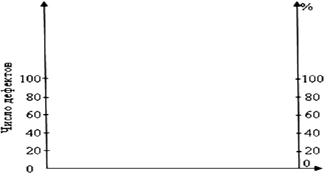

Начертите одну горизонтальную и две вертикальные оси Нанести: на левую ось число дефектов от 0 до 100 с шагом 20 ед.; на правую ось процент дефектов от 0 до 100 с шагом 20% | |||
Горизонтальную ось разделите на интервалы в соответствии с числом контролируемых признаков, включая группу «прочие». Пронумеруйте интервалы. Проведите горизонтальные и вертикальные линии, соответствующие границам отрезков | Число дефектов | ||

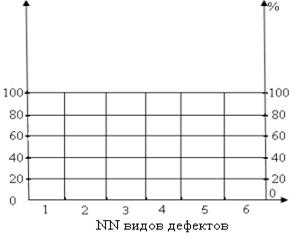

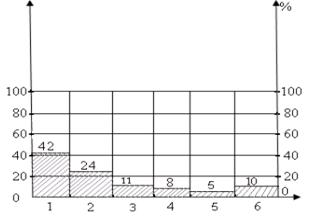

Постройте столбиковую диаграмму в соответствии с данными таблицы из задания | Число дефектов | NN видов дефектов | |

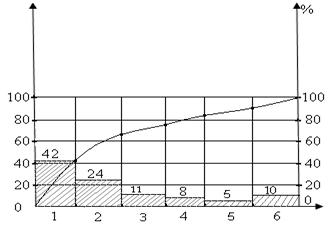

Начертите кумулятивную кривую – кривую Парето: для этого на вертикалях, соответствующих правым концам каждого интервала на горизонтальной оси, нанесите точки накопленных процентных сумм (последняя графа таблицы) и соедините их между собой отрезками прямых |
Контрольная карта. Контрольная карта - инструмент, позволяющий отслеживать ход протекания процесса и воздействовать на него (с помощью соответствующей обратной связи), предупреждая его отклонения от предъявленных к процессу требований; это графическое представление характеристик (показателей качества) процесса. Контрольная карта является средством распознавания отклонений из-за случайных или особых причин от вероятных изменений, присущих данному процессу. Основываются контрольные карты на аппарате математической статистики.
|
|
Виды контрольных карт:
1. Контрольные карты для регулирования по количественным признакам:
а) контрольная карта состоит из контрольной карты , отражающей контроль за изменением среднего арифметического, и контрольной карты R, служащей для контроля изменений рассеивания значений показателей качества.
б) Контрольная карта состоит из контрольной карты , осуществляющей контроль за изменением значения медианы, и контрольной карты R.
2. Контрольные карты для регулирования по качественным признакам:
а) контрольная карта p (для доли дефектных изделий);
б) контрольная карта pn (количество брака);
в) контрольная карта c (число дефектов на одно изделие);
г) контрольная карта u (число дефектов на единицу площади).
|
|
Название некоторых контрольных карт | Обозначение | Формула расчета при неизвестной дисперсии |
Для средних арифметических значений | (х - s) - карта | х; х + А1×s; х - А1×s; |
Для средних квадратичных отклонений | s - карта | s; В4×s; В3×s; |
Для индивидуальных значений | (I - s) – карта | х; х + I1×s; х - I1×s; |
Для средних арифметических значений | (х - R) - карта | х; х + А2×R; х – А2×R; |
Для размаха | R - карта | R; D4×R; D3×R; |
Для индивидуальных значений | (I - R) - карта | х; х + I2×R; х – I2R; |
Для дефектных единиц продукции | P - карта | P; P ± 3Öp(1-p)¸n |
Количество дефектных единиц продукции | С – карта | с; с + 3Ö с;с - 3Ö с; |
Среднее число дефектов | U – карта | U; U + 3(U/n)1/2; U - 3(U/n)1/2; |
Первая строка – формула для средней линии; Вторая строка – формула для верхней (+) и нижней (-) границ; х – среднее арифметическое значение по выборке; 29 х – среднее арифметическое значение по совокупности выборок; s ‑ среднее квадратичное отклонение по выборкам; R – размах средний; Р – вероятность наступления события на основе выборки (дефектная деталь); n – объем выборки (j = 1,n); m – количество выборок (j = 1,m). |
Алгоритм построения Х-R контрольной карты:
1. Выполняют измерение 20-25 последовательно изготовляемых групп из технологического процесса, т.е. выборок (k=20-25), по 4-5 изделий в группе (объем выборки n = 3-7).
2. Для каждой группы рассчитывают:
- среднее значение
- общее среднее значение
3. Для каждой выборки рассчитывают:
- размах (диапазон)
- среднее значение размаха
По данным контроля рассчитывают параметры контрольных карт:
