Шаг 1: выбор типа диаграммы. Окно диалога содержит две вкладки: стандартных и нестандартных типов диаграмм. К нестандартным относятся пользовательские типы и смешанные диаграммы. В этом окне наряду с типом диаграммы выбирается также вид (вариант) диаграммы, здесь же можно прочесть описание выбранной диаграммы. Кнопка Просмотр позволяетпросмотреть выбранную диаграмму.
Выполнение примера: вкладка Стандартные † тип: Гистограмма †
вид: Обычная † кнопка Далее.
Шаг 2: задание исходных данных.
Вкладка Диапазон данных позволяет проверить или задать диапазон исходных данных и расположение в нём рядов данных (значений функции – по строкам или по столбцам).
G Примечание.

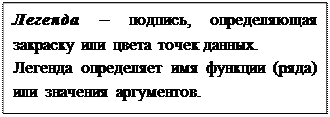

Выделение значений функции (рядов данных) перед построением диаграммы вместе с заголовками автоматически создает Легенду диаграммы.
Выполнение примера:
В этой вкладке ничего не нужно менять, т.к. в поле ввода "Диапазон" правильно отображается адрес выделенного заранее блока. Значение функции расположено по столбцу.
|
|
|
Вкладка Ряд предоставляет возможность задать имена рядов (которые отображаются в Легенде), значения рядов, подписи по оси Х (значения аргументов).
Выполнение примера:
На вкладке Ряд указать диапазон А2:А4 в поле Подписи оси Х.
Шаг 3: задание параметров диаграммы.
Шесть вкладок этого окна позволяют задать различные параметры диаграммы:
§ Заголовки – ввод названия диаграммы и заголовков для её осей;
§ Оси – скрытие и отображение осей, контроль вывода осей диаграммы;
§ Линии сетки – изменение используемых по умолчанию установок для сетки;
§ Легенда – размещение и скрытие легенды;
§ Подписи данных – отображение, добавление подписей ко всем точкам
данных;
§ Таблица данных – добавление таблицы значений, используемых при
создании диаграммы.
Выполнение примера:
- Ввести в соответствующие поля вкладки Заголовки название осей: Ось Х – «товар», ось Y – «Количество, шт.»;
- установить флажок в «значения» на вкладке Подписи данных.
Шаг 4: размещение диаграммы на отдельном рабочем листе диаграммы (так удобнее, особенно при печати диаграммы) или на имеющемся, вместе с таблицей, если таблица невелика.
Выполнение примера:
Установить переключатель «Разместить диаграмму на имеющемся листе».
Щёлкнуть кнопку " Готово ".
G Примечания к работе с диаграммой.
1. Переместить диаграмму – щелкнуть внутри диаграммы и перетащить её.
2. Изменить размеры – перетащить один из маркеров выделенной диаграммы.
3. Удалить диаграмму - выделить её, затем нажать клавишу Del.
