Аргонная TIG сварка

СОДЕРЖАНИЕ

Аргонная TIG сварка. 4

13Т: Защитные газы, пасты и флюсы.. 11

Т40: Газы для газовой сварки и резки. 12

Т24: Дефекты сварочных швов. 13

Т23: Деформация и напряжение при сварке. Термообработка. 15

Т2: Доврачебная помощь. 16

Т34: РД резка металлов. 17

Т8: Источники питания сварочной дуги. 18

Т6: Классификация сварки. 20

Т17: Классификация металлов. 21

Т15: Металлургические процессы, протекающие при сварке. 22

Т47: Методы контроля сварочного процесса. 23

Т32: наплавочные работы.. 24

Т7: Оборудование сварочного поста для ручной дуговой сварки. 24

T9: Оснастка рабочего поста для РДС.. 25

Т1: Охрана труда. 26

Т21: Подготовка металла к сварке. 28

Т3: Электробезопасность. 29

Т4: Пожарная безопасность. 30

12Т: Покрытия плавящихся стальных электродов. 30

Т37:Устройство полуавтомата. 31

Т25: Режимы сварки. 32

Т46: Сварка арматуры.. 33

Т35: основные виды сварных конструкций. 33

Т27: Сварка легированных сталей. 35

Т33:сварка при низких температурах. 36

Т45: Сварка трубопровода. 37

Т33: сварка при низких температурах. 39

Т26: Сварка углеродистых сталей. 40

14Т: Сварочная дуга и ее строение. 41

Т10: Cварочная проволока. 43

Т36: Чтение сварочных чертежей. 44

Т19: Сварные соединения. 45

Т20: Классификация сварочных швов. 45

Т5: Техника безопасности. 48

Т38:Технология полуавтоматической сварки в среде СО2 и его смесях СО2+ Ar или СО2+О2. 49

Т22: Техника РДС.. 50

Т38:Технология полуавтоматической сварки в среде СО2 и его смесях СО2+ Ar или СО2+О2. 52

Т11: Электроды для PDC.. 52

Аргонная TIG сварка

Преимущества

Выбор и заточка вольфрамовых электродов

Выполнение TIG сварки

Ошибки при TIG сварке

TIG сварка

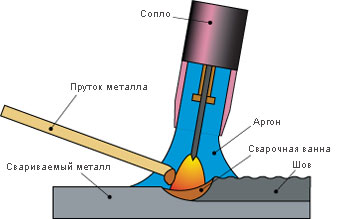

Аббревиатура TIG расшифровывается как Tungsten (вольфрам) Inert (инертный) Gas (газ). То есть, TIG сварка означает - сварка вольфрамовыми электродами в среде инертного газа. При этом металл (в виде прутка) для заполнения шва (если это необходимо) подается второй рукой. В качестве инертного газа чаще используется аргон, он защищает металл, разогретый дугой до высокой температуры, от газов воздуха - кислорода, азота, водяного пара. Инертный газ непрерывно подается в зону горения дуги. Выглядит это так:

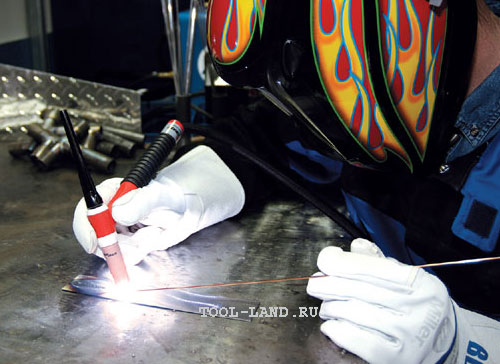

TIG сварка

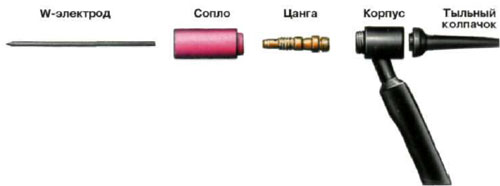

Конструкция горелки TIG сварки

Реже используется гелий, из-за высокой стоимости и большего расхода (из-за меньшей плотности). Однако, при одном и том же значении тока, дуга в гелии выделяет в 1,5-2 раза больше энергии, чем в аргоне. Это способствует более глубокому проплавлению металла и значительно повышает скорость сварки. Поэтому при сварке тугоплавких металлов отдают предпочтение гелию. Смесь аргона и гелия (оптимальный состав содержит 35-40% аргона и 60-65% гелия) имеет преимущества обоих газов: аргон обеспечивает стабильность дуги, гелий - высокую степень проплавления.
