2015-01-30
387
- является наиболее сложным, чем металлургический процесс, получения металлических отливок.
- характерные особенности:
а) высокая температура процесса 2300°С, вместо 1700°С
б) малый объём
в) кратковременность процесса
г) быстропротекающие и не заканчивающиеся реакции
Взаимодействие металла с газами
а)
- окисляет металл, выжигая легирующие элементы и снижая механические свойства
б) N - придаёт чрезмерную твёрдость, приводит к образованию трещин и пор в металле шва
в)
- причина внешних и внутренних пор.
- св. незащищённой дугой, даёт сварной шов очень низкого качества.
Структура строения сварного соединения
- процесс первичной кристаллизации протекает от краёв металла шва к центру по мере роста кристаллов, что способствует удалению вредных примесей, 1500°С - шов имеет аустенитную структуру,
- вторичная кристаллизация протекает при температуре 900-723°С, металл шва образует уже постоянную микро структуру.
Зоны термического влияния в основном металле соединения

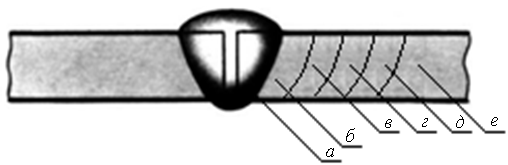

- различают 6 участков с разными свой свойствами:
|
|
|
а) зона сплавления происходит сварка, формирование общих кристаллов св.шва и основного металла, при t = 1500°С
б) перегрева - крупнозернистая структура, возникшая при t = 1100 - 1400°С
в) нормализации - восстановление деформированных кристаллов при прокате, обеспечивает высокие механические св-ва. t = 850 -1100°С
г) неполной перекристаллизации - появление новых зёрен, t = 720 - 850°С
д) старения при рекристаллизации - повышается прочность, снижается пластичность, t = 450 - 700°С
е) участок синеломкости - не имеет структурных изменений, хотя тоже снижает мех. свойства t = 100 - 450°С
Свариваемость
а) физическая - свойства материалов давать монолитное соединения с химической связью.
б) технологическая - характеристика металла, определяющая его реакцию на воздействие сварки (окисляемость, чувствительность к термовоздействию, сопротивляемость к образованию трещин, чувствительность к образованию пор, соответствие свойств сварных соединений эксплуатационным требованиям).
