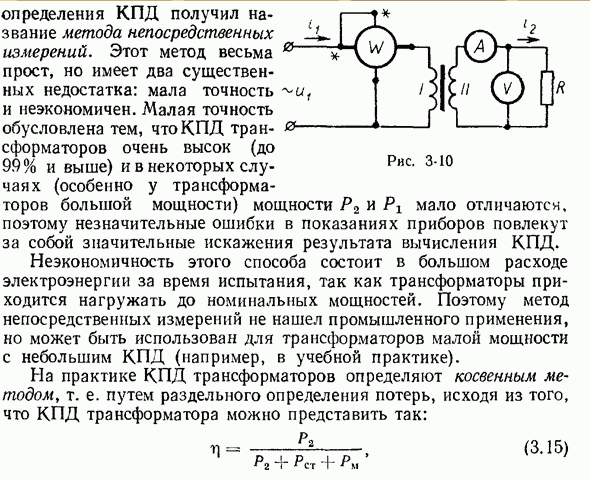

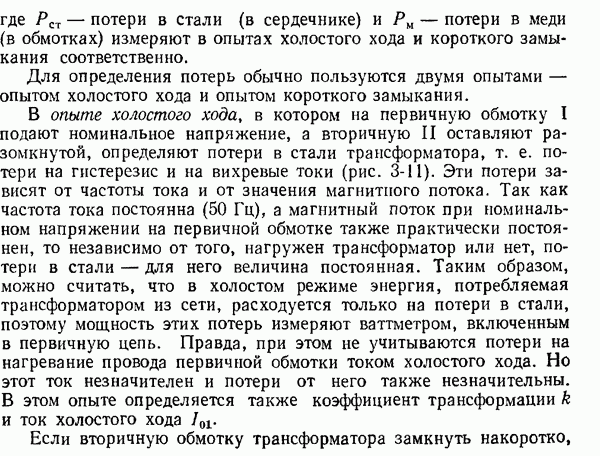

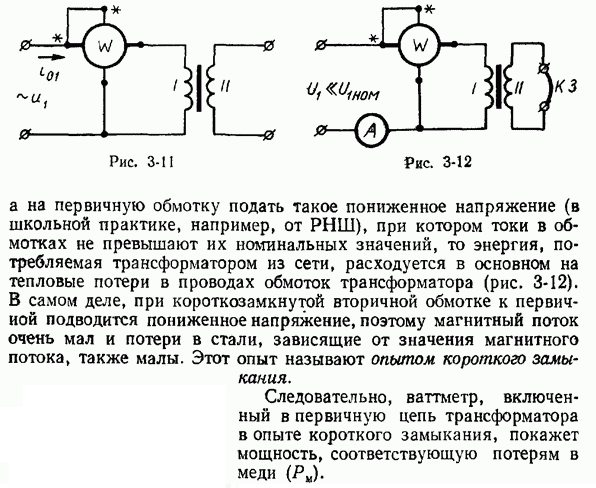

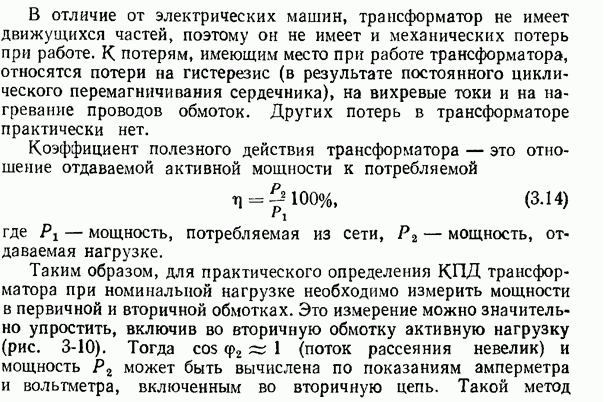

КПД трансформатора

24 Условия параллельной работы трансформаторов:

4.30. Допускается параллельная работа трансформаторов (автотрансформаторов) при условии, что ни одна из обмоток не будет нагружена током, превышающим допустимое значение силы тока для данной обмотки.

Параллельная работа трансформаторов допускается при следующих условиях:

1) группы соединений обмоток одинаковы;

2) соотношение мощностей трансформаторов не более чем 1:3;

3) коэффициенты трансформации отличаются не более чем на плюс 0,5 % и не меньше чем на минус 0,5 %;

4) напряжения КЗ отличаются не более чем на плюс 10 % и не меньше чем на минус 10 % среднеарифметического значения напряжения КЗ

трансформаторов, которые включаются на параллельную работу;

5) проведено фазирование трансформаторов.

Для выравнивания нагрузки между параллельно работающими трансформаторами с разными напряжениями КЗ допускается в небольших пределах изменять коэффициент трансформации путем переключения ответвлений при условии, что ни один из трансформаторов не будет перегружен.

№25 анализ влияния несовпадения коэффициентов трансформации на уравнительный ток при включении

Допустим, что не выполнено условие: коэффициент трансформации первого трансформатора меньше коэффициента второго; т.е. К1<К2. Это значит, что при одном и том же напряжении на первичных обмотках трансформаторов U1, вторичные ЭДС трансформаторов будут неодинаковы Е1>Е2. Под действием возникшей разности потенциалов в замкнутом контуре вторичных обмоток пойдет уравнительный ток, который создаст падение напряжения в обмотках. В трансформаторе 1 это вызовет уменьшение напряжения на зажимах вторичной обмотки, в трансформаторе 2 – увеличение вторичного напряжения. В результате напряжение на внешних шинах будет иметь среднее значение. При нагрузке уравнительный ток накладывается на ток нагрузки, в следствии чего трансформатор 1 будет перегружен, а трансформатор 2 – недогружен. ГОСТ допускает расхождение в коэффициентах трансформации не больше ±0,5% от их среднего значения.
