Для построения графиков результатами узкополосного спектрального анализа в рабочем окне «Измерение вибрации по двум каналам. Графики» (см. рис. 7.33) необходимо выбрать режим работы «Спектральный анализ», для чего «щёлкнуть мышкой» по соответствующей кнопке.
После этого в появившемся рабочем окне «Спектральный анализ» необходимо выбрать частотный диапазон, в котором предполагается проводить измерения.
Для этого нужно «щёлкнуть мышкой» по кнопке «▼» и выбрать из выпадающего списка нужное значение частотного диапазона, которое может быть равно 64 Гц, 128 Гц, 320 Гц или 640 Гц.
При выборе частотного диапазона следует иметь ввиду, что в диапазоне 64 Гц полоса анализа составляет 0,5 Гц, в диапазоне 128 Гц – 1 Гц, в диапазоне 320 Гц – 2,5 Гц, а в диапазоне 640 Гц – 5Гц.
Далее следует выбрать в окошке «Датчики» нужную пару каналов (1, 2 или 3 и 4), для которых будет проводиться измерение.
После этого по готовности следует нажать («щёлкнуть мышкой») кнопку «F9 – Измерить», после чего начинается процесс измерения вибрации одновременно по двум каналам.
|
|
|
После завершения процесса измерения в рабочем окне (см. рис. 7.37) появляются графики временной функции (верхний график) и спектра вибрации (нижний график).
На графике спектра по оси Х откладывается частота составляющей вибрации в Гц, а по оси У - СКЗ виброскорости в мм/сек.
При этом вибрация, измеренная по каналу с меньшим номером (1 или 3), отображается красным, а с большим номером (2 или 4) – зелёным цветом.

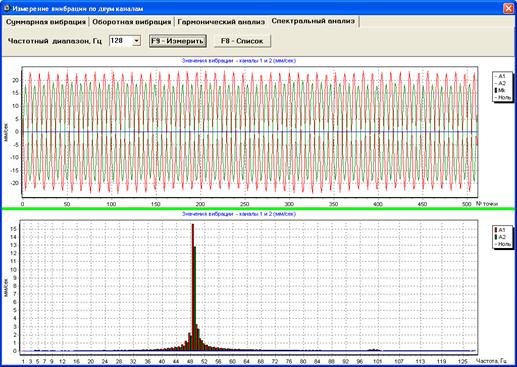

Рис. 7.37. Рабочее окно для вывода узкополосного спектра вибрации.
