(справочные рекомендации)
П.1.1. Балансировка роторов в одной и двух плоскостях коррекции.
Количество плоскостей балансировки определяется с учетом конструктивных особенностей ротора балансируемой машины.
Балансировка в одной плоскости ("статическая") обычно выполняется для узких дискообразных роторов, не имеющих существенных осевых биений.
Типичными примерами роторов этого класса являются:
- узкие шлифовальные круги;
- шкивы ременных передач;
- дисковые маховики;
- зубчатые колеса;
- муфты;
- зажимные патроны токарных станков;
- узкие вентиляторы и т.п.
Балансировка в двух плоскостях ("динамическая") выполняется для длинных (валообразных) двухопорных роторов.
Типичными примерами роторов этого класса являются:
- роторы электродвигателей и генераторов;
- роторы компрессоров и насосов;
- рабочие колеса турбин и вентиляторов;
- широкие шлифовальные круги;
- шпиндели;
- валы мукомольных машин с бичами и т.п.
П.1.2. Особенности установки балансируемой машины.
|
|
Как правило, балансировка машины выполняется непосредственно на месте ее установки.
Исключением являются случаи, когда скорость ротора попадает в один из диапазонов резонанса машины. Признаком этого является отличие (более чем на 10-20%) результатов измерений по амплитуде и/или фазе от пуска к пуску. В случае выявления резонанса необходимо изменить скорость вращения ротора, а если такая возможность отсутствует - изменить условия установки машины на фундаменте (например, временно установив ее на упругие опоры).
П.1.3. Выбор скорости вращения ротора.
Балансировку обычно проводят на рабочей скорости вращения ротора. При этом в случае, когда применяется привод с возможностью изменения скорости, целесообразно выбирать наивысшую рабочую скорость вращения.
Внимания!
При выборе скорости вращения ротора при балансировке необходимо избегать попадания в диапазоны резонансов машины (см.п.П.1.2.).
П.1.4. Выбор точек измерения и плоскостей коррекции.
В качестве точек измерения вибрации выбирают преимущественно подшипниковые опоры или плоскости опор.
При балансировке в одной плоскости достаточна одна точка измерения (см.рис.П1.1.).
Рис.П1.1. Выбор точки измерения и плоскости коррекции
при балансировке в одной плоскости.

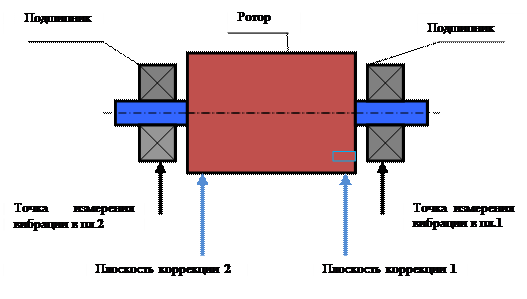

Рис. П.1.2. Выбор точек измерения и плоскостей коррекции при
балансировке в двух плоскостях в случае симметричного рот

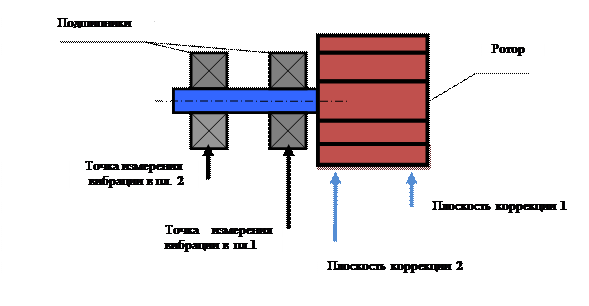

Рис. П.1.3. Выбор точек измерения и плоскостей коррекции при
балансировке в двух плоскостях в случае консольного ротора.
При балансировке в двух плоскостях необходимо иметь две точки измерения (см. рис. П.1.2 и П.1.3).
|
|
Плоскости коррекции, в которых осуществляется съем (установка) корректирующих масс на роторе, должны выбираться как можно ближе к точкам измерения. В случае балансировки в двух плоскостях коррекции расстояние между плоскостями должно выбираться как можно более большим.
П.1.5. Выбор массы пробного груза.
Масса пробного груза может быть ориентировочно определена по эмпирической формуле:
К * Мр
Мп = (П.1.1)
Rп*(N/100)
где: Мп - масса пробного груза, г
Мр - масса балансируемого ротора, г
Rп - радиус установки пробного груза, см
