Организация и обработка информации в ГИС

ГИС, впрочем, как и любая другая информационная система, обладает развитыми средствами обработки и анализа входящих данных с целью дальнейшей их реализации в вещественной форме. На рис.. представлена схема аналитической работы ГИС. На первом этапе производится “коллекционирование” как географической (цифровые карты, изображения), так и атрибутивной информации. Собранные данные являются наполнением двух баз данных. Первая БД хранит картографические данные, вторая же наполнена информацией описательного характера. На втором этапе система обработки пространственных данных обращается к базам данных для проведения обработки и анализа востребованной информации. При этом весь процесс контролируется системой управления БД (СУБД), с помощью которой можно осуществлять быстрый поиск табличной и статистической информации. Конечно, главным результатом работы ГИС являются разнообразные карты. Для организации связи между географической и атрибутивной информацией используют четыре подхода взаимодействия. Первый подход – геореляционный или, как его еще называют, гибридный. При таком подходе географические и атрибутивные данные организованы по-разному. Между двумя типами данных связь осуществляется посредством идентификатора объекта. Как видно из рис., географическая информация хранится отдельно от атрибутивной в своей БД. Атрибутивная информация организована в таблицы под управлением реляционной СУБД.

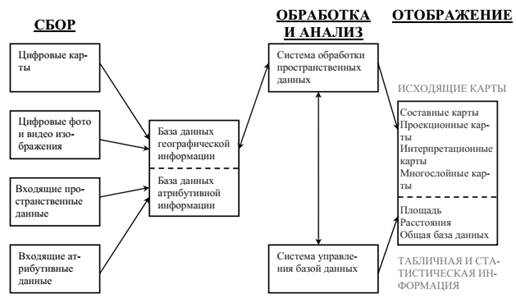

Рис. Схематическое представление процессов сбора, обработки, анализа и вывода данных ГИС.

Следующий подход называется интегрированным. При этом подходе предусматривается использование средств реляционных СУБД для хранения как пространственной, так и атрибутивной информации. В этом случае ГИС выступает в качестве надстройки над СУБД. Третий подход называют объектным. Плюсы этого подхода в легкости описания сложных структур данных и взаимоотношений между объектами. Объектный подход позволяет выстраивать иерархические цепочки объектов и решать многочисленные задачи моделирования. В последнее время самое широкое распространение получил объектно-реляционный подход, являющийся синтезом первого и третьего подходов. Следует отметить, что в ГИС выделяют несколько форм представления объектов:

• в виде нерегулярной сети точек;

• в виде регулярной сети точек;

• в виде изолиний.

Представление в виде нерегулярной сети точек – это произвольно расположенные точечные объекты в качестве атрибутов имеющие какое-то значение в данной точке поля. Пример такой формы представления данных показан на следующем рис..

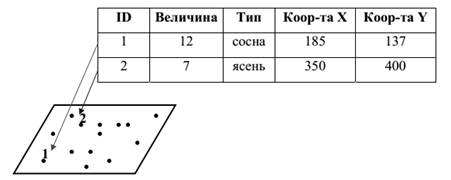

Рис.. Пример формы представления объектов в виде нерегулярной сети точек.

Представление в виде регулярной сети точек – это равномерно расположенные в пространстве точки достаточной густоты. Регулярную сеть точек можно получать интерполяцией из нерегулярных либо путем проведения измерений по регулярной сети.

Наиболее распространенной формой представления в картографии является представление изолиниями. Недостатком данного представления является то, что обычно нет никакой информации о поведении объектов, находящихся между изолиниями. Данный способ представления является не самым удобным для анализа. На рис.. приведен пример этой формы представления.

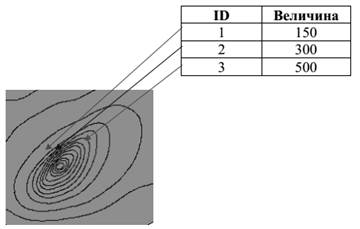

Рис.. Пример формы представления объектов в виде изолиний.
