Векторно - нетопологическая модель представления данных

Пространственная информация о географических объектах представляется наборами элементарных графических примитивов – точек, линий, областей (полигонов). Семантическая информация, передается условными знаками (символами и цветом) и надписями (например, название улицы, этажность дома…)

Векторные модели широко применяются в САПР. Они строятся на векторах, занимающих часть пространства в отличие от занимающих все пространство растровых моделей. Это определяет их основное преимущество - на порядки меньший объем памяти для хранения и меньшие затраты времени на обработку и представление, а главное более высокая точность позиционирования и представления данных.

При построении векторных моделей объекты создаются путем соединения точек прямыми линиями, дугами окружностей, полилиниями. Площадные объекты - задаются наборами линий.

Каждое векторное образование в цифровой форме представляется координатными парами X,Y.:

- Точечный географический объект представляется одной координатной парой X,Y.

- Линейный географический объект представляется последовательностью координатных пар X1,Y1; X2,Y2; X3,Y3;…сегментов полилинии.

- Полигональный географический объект представляется последовательностью координатных пар X1,Y1; X2,Y2; X3,Y3;…; X1,Y1. сегментов полигона.

В этом списке совпадение первой и последней пары координат означает, что полигон замкнутый. При описании множества полигонов каждый отрезок границы, заключенный между двумя узловыми точками (за исключением внешней границы полигонов), будет описан в этом случае дважды (по и против часовой стрелки).

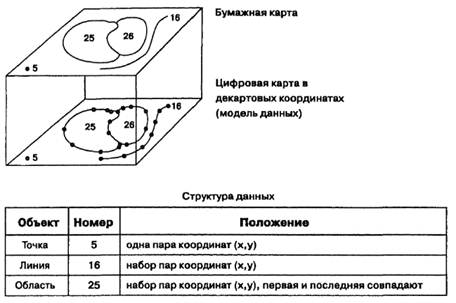

Такая модель данных для описания точечных, линейных и полигональных объектов носит наименование модели «спагетти» (Рис.). Она не является эффективной с точки зрения неизбыточности хранимых данных и возможностей использования аналитических операций ГИС и поддерживается недорогими программными средствами настольного картографирования и ГИС.

В данной модели пространственные отношения между объектами (топология), например, такие, как положение смежных областей, - подразумеваются, а не записываются в компьютер в явном виде. И все отношения между всеми объектами должны вычисляться независимо. Результатом отсутствия такого явного описания топологии является огромная дополнительная вычислительная нагрузка, которая затрудняет измерения и анализ. Но так как спагетти-модель очень сильно напоминает бумажную карту, она является эффективным методом картографического отображения и все еще часто используется в компьютеризованной картографии, где анализ не является главной целью.
