Принципы организации информации в ГИС

Информация в ГИС хранится в географической и атрибутивной базах данных. Рассмотрим принципы организации информации на примере векторной модели представления пространственных данных.

Любой графический объект можно представить как семейство геометрических примитивов с определенными координатами вершин, которые могут исчисляться в любой системе координат. Геометрические примитивы в разных ГИС различаются, но базовыми являются уже известные Вам точка, линия, дуга, полигон. Расположение точечного объекта, например, угольной шахты, можно описать парой координат (x, y). Такие объекты, как река, ЛЭП, водопровод, железная дорога описываются набором координат (x1, y2; …; xn, yn). Площадные объекты типа речных бассейнов, сельхоз угодий или избирательных участков представляются в виде замкнутого набора координат (x1, y1; … xn, yn; x1, y1). Векторная модель наиболее пригодна для описания отдельных объектов и менее всего подходит для отражения непрерывно изменяющихся параметров.

Кроме координатной информации об объектах в географической БД может храниться информация о внешнем оформлении этих объектов. Это может быть толщина, цвет и тип линий, тип и цвет штриховки полигонального объекта, толщина, цвет и тип его границ. Каждому геометрическому примитиву сопоставляется атрибутивная информация, описывающая его количественные и качественные характеристики. Она хранится в полях табличных баз данных, которые предназначены для хранения информации разных типов: текстовая, числовая, графическая, видео, аудио. Семейство геометрических примитивов и его атрибутов (описаний) образует простой объект.

Современные объектно-ориентированные ГИС работают с целыми классами и семействами объектов, что позволяет пользователю получать более полное представление о свойствах этих объектов и присущих им закономерностях.

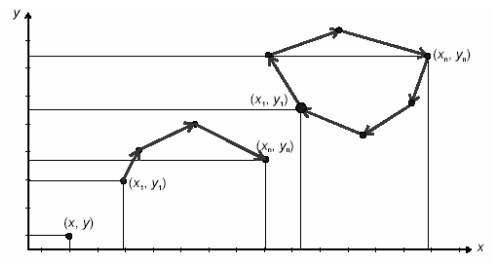

Рис.. Пример использования векторной модели для описания геообъектов.

Взаимосвязь между изображением объекта и его атрибутивной информацией возможна посредством уникальных идентификаторов. Они в явной или неявной форме существуют в любой ГИС.

Во многих ГИС пространственная информация представляется в виде отдельных прозрачных слоев с изображениями географических объектов. Размещение объектов на слоях зависит в каждом отдельном случае от особенностей конкретной ГИС, а также особенностей решаемых задач. В большинстве ГИС информацию на отдельном слое составляют данные из одной таблицы БД. Бывает, что слои образуются из объектов, составленных из однородных геометрических примитивов. Это могут быть слои с точечными, линейными или площадными географическими объектами. Иногда слои создаются по определенным тематическим свойствам объектов, например, слои железнодорожных линий, слои водоемов, слои природных ископаемых. Практически любая ГИС позволяет пользователю управлять слоями. Основные управляющие функции – это видимость/невидимость слоя, редактируемость, доступность. Кроме всего, пользователь может увеличивать информативность цифровой карты путем вывода на экран значений атрибутов пространственных. Многие ГИС используют растровые изображения в качестве фундаментального слоя для векторных слоев, что также повышает наглядность изображения.
