Модуляцией называется процесс управления одним или несколькими параметрами колебаний высокой частоты в соответствии с законом передаваемого сообщения. Модуляцию можно также рассматривать как процесс наложения одного колебания на другое. Передаваемый сигнал называют модулирующим, управляемый высокочастотный - модулируемым. Частота модулирующего сигнала должна быть на один и более порядков ниже модулируемого.
Классифицировать методы модуляции можно по трем признакам в зависимости:
– от управляемого параметра высокочастотного сигнала: амплитудная (AM), частотная (ЧМ) и фазовая (ФМ);
– числа ступеней модуляции: одно-, двух-, трехступенчатая;
– вида передаваемого сообщения – (аналогового, цифрового или импульсного) - непрерывная, со скачкообразным изменением управляемого параметра (такую модуляцию называют манипуляцией) и импульсная.
Описание модулированных сигналов возможно в рамках временного и спектрального методов. Для неискаженного приема модулированного сигнала полоса пропускания всех высокочастотных трактов радиопередатчика и радиоприемника должна быть равна или больше ширины спектра излучаемого сигнала. С другой стороны, спектр модулированного сигнала не должен выходить за выделенную данному каналу допустимую полосу излучения (рис. 19.1).
|
|
Рис. 19.1. Допустимая полоса излучения спектра модулированного сигнала
Излучения, лежащие за пределами выделенной полосой излучения, называются внеполосными. Их уровень не должен превышать определенной, строго нормируемой величины. В противном случае данный канал связи будет создавать помехи другим каналам.
Ширина спектра модулированного высокочастотного сигнала Dfcп зависит как от спектра передаваемого сообщения, так и от вида модуляции. Параметром, характеризующим модулированный сигнал, позволяющим сравнивать различные виды модуляции, является база сигнала:
В=TDfcп, (19.1)
где Т - длительность элемента сигнала.
При передаче аналоговых сообщений верхняя частота его спектра F связана с параметром Т, трактуемым как время интервала отсчета, соотношением Т=l/(2F) и поэтому (19.1) принимает вид:
В=Dfcп/(2F). (19.2)
При передаче цифровой информации двоичным кодом, состоящим из логических 1 и 0, со скоростью V, равной количеству передаваемых элементарных посылок (бит) в секунду (бит/с = бод), величина Т трактуется как длительность элементарной посылки Т=1/V, и поэтому:
В=Dfcп/V. (19.3)
При В=1 высокочастотный модулированный сигнал называется узкополосным, при В>3…4 - широкополосным. В соответствии с этим определением в зависимости от используемого вида сигнала радиотехническая система в целом называется узко- или широкополосной.
|
|
При амплитудной модуляции сигнал всегда является узкополосным; при частотной (в зависимости от характеризующего ее параметра девиации частоты) - узко- или широкополосным. Вид модуляции и значение параметра В оказывают существенное влияние на помехоустойчивость радиотехнической системы и получение требуемого соотношения сигнал-шум в радиоприемном устройстве.
Пример модулированных сигналов одинаковой мощности, но с разной шириной спектра приведен на рис. 19.2.
Рис. 19.2. Пример модулированных сигналов одинаковой мощности с разной шириной спектра
Рассмотрим, чем вызвана необходимость применения двухступенчатой, а в некоторых случаях даже трехступенчатой модуляции. Пусть при одной частоте несущих колебаний fнес требуется передавать сообщения от нескольких источников. Для возможности разделения принятых сообщений в радиоприемном устройстве поступают следующим образом. Каждое из сообщений модулирует сначала свою индивидуальную несущую, называемую в этом случае поднесущей (рис. 19.3).

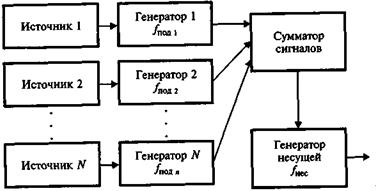

Рис. 19.3. Объединение поднесущих в групповой сигнал,
модулирующий несущую
Далее все поднесущие с разными частотами объединяются в общий, групповой сигнал, модулирующий несущую.
При схеме на рис. 19.3 возможны разные комбинации видов модуляции, например в первой ступени AM, во второй - ЧМ. Модуляция при этом называется АМ-ЧМ.
Возможны и такие варианты: ЧМ-ЧМ, ЧМ-ФМ и т.д. При передаче дискретных сообщений применение двухступенчатой модуляции также имеет ряд достоинств.
