Пусть вместо тонального сигнала передается некоторое сообщение с изменяющейся амплитудой и частотой сигнала, для которого запишем:
, (20.6)
что позволяет ОБП сигнал представить в виде:
. (20.7)
Из (20.7) следует, что ОБП сигнал есть сигнал с амплитудной и фазовой модуляцией. Поэтому в качестве тестового сигнала при однополосной модуляции может использоваться двухчастотный сигнал, который относится к числу сигналов с такой двойной модуляцией - амплитудной и фазовой. Подав на вход ВЧ усилительного тракта двухчастотный сигнал, по спектру выходного сигнала определяют линейные качества проверяемого устройства (рис. 20.3). Для неискаженного усиления ОБП сигнала уровень побочных составляющих в выходном комбинационном спектре при 2-частотном входном сигнале должен быть менее - 35 дБ относительно основного сигнала, а точность восстановления частоты несущей - менее 10 Гц.

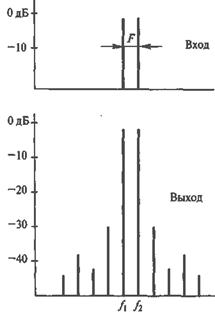

Рис. 20.3. Определение линейных качеств усилительного тракта двухчастотным сигналом
