Построение проекций фигуры сечения можно выполнить двояко

1. Можно найти точки встречи ребер многогранника с секущей плоскостью, после чего соединить проекции найденных точек. В результате этого получатся проекции искомого многоугольника. В этом случае целью задачи является определение точек встречи нескольких прямых с данной плоскостью.

2. Построение можно выполнить по-другому: последовательно найти линии пересечения каждой из граней многогранника с секущей плоскостью, тогда придется несколько раз строить линию пересечения двух плоскостей.

Чтобы определить истинные размеры многоугольника, который получается в секущей плоскости, обычно поступают следующим образом: совмещают эту плоскость с плоскостью проекций.

Плоская фигура, которая получается, если все грани вычертить в настоящую величину на плоскости чертежа в том порядке, в каком они следуют на самом многограннике, называется разверткой (или выкройкой) поверхности данного многогранника. Для ясности можно сказать, что поверхность многогранника как бы разрезается вдоль некоторых его ребер так, чтобы потом эту поверхность можно было совместить с плоскостью чертежа. В том случае если поверхность многогранника пересечена некоторой плоскостью, тогда для построения развертки на каждой грани следует изобразить след секущей плоскости.

Построение развертки боковой поверхности многогранника осуществляется в два основных этапа:

1) определением истинных размеров всех элементов каждой ее грани. Именно благодаря им можно построить изображение этой поверхности в натуральную величину;

2) последовательное построение каждой грани в натуральную величину исходя из найденных раньше элементов.

В случае если данная грань многогранника представляет собой треугольник, тогда, чтобы построить ее в натуральную величину, нужно просто знать размеры всех ее сторон. Если грань многогранника представляет собой четырехугольник, то, кроме четырех его сторон, следует знать еще какой-либо ее элемент (или один из углов, или диагональ и т. п.). В некоторых случаях вспомогательными линиями могут быть следы секущей плоскости.

Призма

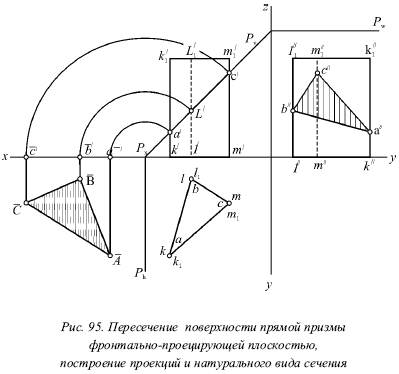

На рисунке 95 показано пересечение поверхности прямой призмы фронтально-проецирующей плоскостью Р. Первым делом нужно рассмотреть проекции сечения. Ребра призмы перпендикулярны горизонтальной плоскости и проецируются на ней точками. Здесь горизонтальная проекция а точки А является пересечением ребра KK ₁ с плоскостью Р, она совпадает с проекцией k. Фронтальная проекция а располагается на следе Р _v. Следовательно, горизонтальная проекция áb́ć искомого сечения совпадает с проекцией основания klm. При этом фронтальная проекция аbс расположена на следе Р _v. Если располагать двумя проекциями и сечениями, то нетрудно построить третью.

Для определения истинных размеров треугольника ABC нужно совместить плоскость Р с горизонтальной плоскостью путем вращения около горизонтального следа P _h.

Чтобы построить развертку, надо иметь все необходимые элементы на эпюре, основание проектируется без искажения на горизонтальную плоскость, а все ребра с точками пересечения – на фронтальную плоскость.

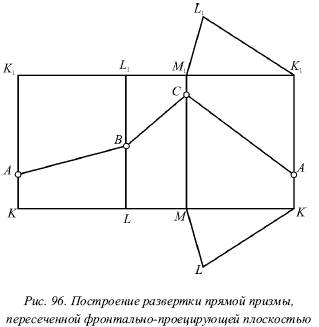

Начинать построение развертки следует с ребра КК ₁, поместив его где-нибудь в стороне. На рисунке 96 показаны вспомогательные прямые, проведенные перпендикулярно ребру КК ₁. После этого от точки К вправо откладывается отрезок KL, равный стороне основания k _l. Затем проводят второе ребро LL ₁, завершая построение натурального изображения грани KK ₁ LL ₁. Далее справа от этой грани строят натуральное изображение следующей грани LL ₁ M ₁ M и продолжают до тех пор, пока не будет целиком построена развертка боковой поверхности призмы.

После этих действий на всех ребрах отмечают точки А, В и С, откладывая на развертке KA = ḱá, LB = ĺb́ и МС = ḿс́.

Отметим, что на развертке отрезки АВ, ВС и СА имеют натуральные размераы сторон треугольника сечения, который показан на чертеже слева в натуральную величину (треугольник ABC). В связи с этим данные отрезки должны быть равны соответствующим сторонам треугольника. Проверкой точности построения является равенство этих отрезков на чертеже.

Теперь осталось только пристроить к развертке боковой поверхности призмы верхнее и нижнее основания, т. е. два треугольника MKL и M ₁ K ₁ L ₁. При этом каждый из треугольников строится по трем сторонам.

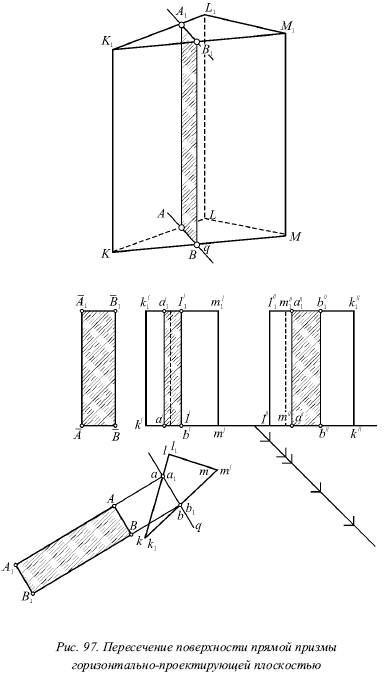

На рисунке 97 показано пересечение поверхности призмы горизонтально-проецирующей плоскостью Q. Здесь сечением является прямоугольник АА ₁ В ₁ В, одна пара сторон которого АВ и A ₁ B ₁ проецируется без искажения на горизонтальную плоскость, а вторая пара AA ₁ и ВВ ₁ – на фронтальную и профильную плоскости.

Пусть натуральные размеры обеих сторон прямоугольника АА ₁ В ₁ В даны, но в разных местах. Для построения прямоугольника в натуральную величину нужно через а и b провести прямые перпендикулярно q, затем наметить на них где-нибудь положение точек А и В (AB ⊥ aA). После этого откладываются от точек А к В на вспомогательных линиях натуральные размеры сторон АА ₁ и ВВ ₁, при этом их берут с фронтальной проекции.

Строя натуральную величину сечения, мы как бы совместили прямоугольник с горизонтальной плоскостью, вращая его около горизонтального следа АВ (АВ = аb). После чего для удобства немного отодвинули это изображение от линии q.

Построение натурального вида прямоугольника

сечения весьма удобно делать слева от фронтальной проекции призмы (прямоугольник ABB ₁ A ₁).
