Пересечение геометрических фигур, если одна из них – проецирующая

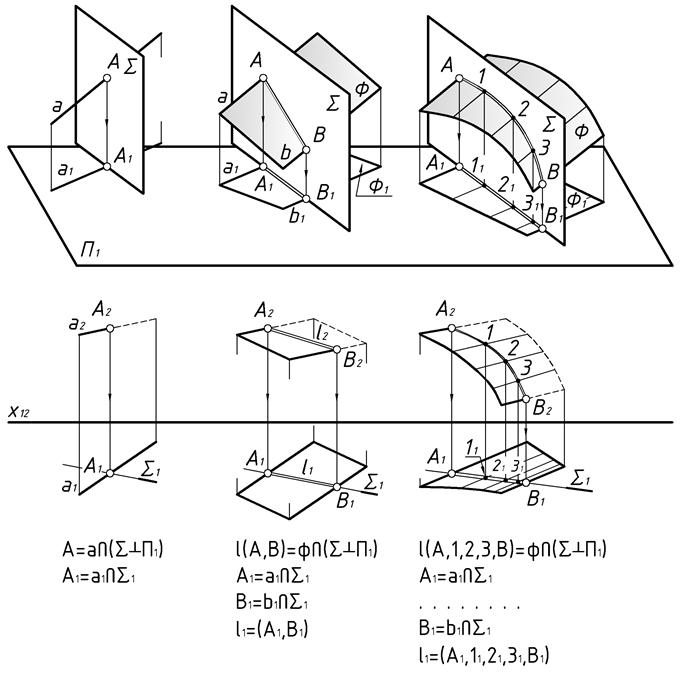

Наиболее легкий вариант пересечения геометрических фигур, если хотя бы одна их этих фигур задана проецирующей. На пространственных моделях проецирования и на комплексных чертежах (Рис.36) хорошо видно, что одну из проекций результата пересечения долго искать не надо. Результат накладывается или полностью совпадает с вырожденной проекцией одной из пересекающихся фигур. На комплексном чертеже остается только построить вторую проекцию результата пересечения. Используя принадлежность результата пересечения к пересекающейся фигуре общего положения.

Рис.36

При пересечении прямой общего положения с проецирующей плоскостью (Рис.36а) горизонтальная проекция точки их пересечения – в месте пересечения проекции прямой с вырожденной проекцией плоскости. На комплексном чертеже остается построить недостающую проекцию точки пересечения, используя известное положение о принадлежности точки к прямой общего положения.

При пересечении двух плоскостей, одна из которых – проецирующая (Рис.36б), горизонтальная проекция линии пересечения совпадает с вырожденной проекцией плоскости. Недостающая проекция линии пересечения строится по двум точкам, используя положение о принадлежности прямой к плоскости (в данном случае – к плоскости общего положения).

На Рис.36в принципиального отличия от предыдущего примера нет. Кроме того, что проецирующая плоскость пересекается с криволинейной поверхностью по кривой линии. Для построения второй проекции которой необходимо использовать достаточно плотный каркас из точек.

В рассмотренных примерах определение видимости можно определять без привлечения конкурирующих точек. Достаточно сопоставить положение вырожденной проекции относительно проекции второй фигуры и (условно) проекции наблюдателя.

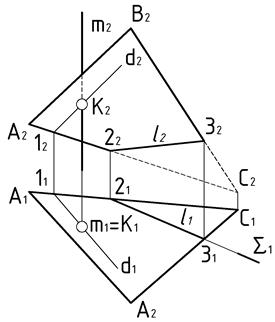

Пример 1 (Рис.37). Плоскость общего положения пересечь горизонтально проецирующими прямой и плоскостью .

Рис.37
Дано: о.п., , . ?: Решение 1: 1). , 2). , 3). , 4). Видимость. Решение 2: 1). , 2). , 3). Видимость.

Прямая пересекает плоскость в точке , горизонтальная проекция которой совпадает с вырожденной проекцией прямой . Для построения фронтальной проекции искомой точки используем вспомогательную прямую, проходящую через саму точку , задав ее точкой 1 и направлением, параллельным к одной из прямых, принадлежащих плоскости . Для определения видимости фронтальной проекции прямой m обращаем внимание на горизонтальную плоскость проекций. Понятно, что верхняя часть этой линии находится за прямой , принадлежащей плоскости .

Следовательно, верхняя часть фронтальной проекции прямой – не видима.

Горизонтально проецирующая плоскость пересекает плоскость по линии , горизонтальная проекция которой совпадает с вырожденной проекцией плоскости . Для построения фронтальной проекции линии пересечения используем две ее точки: 2 и 3 на линиях и , принадлежащих плоскости . Для определения видимости фронтальной проекции плоскости общего положения обращаем внимание на горизонтальную плоскость проекций. По которой судим, что часть треугольника с вершиной для наблюдателя не видна. Следовательно, фронтальная проекция этой части треугольника не видима.

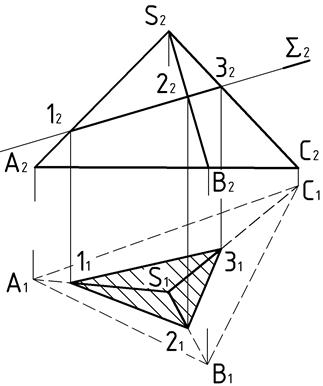

Пример 2 (Рис.38). Построить сечение пирамиды фронтально проецирующей плоскостью .

Рис.38
Дано: Пир. . _____________ ?: Решение: 1). 2). 3). 4). 5). Видимость.

Форма сечения – треугольник. Вершины треугольника – результат пересечения трёх рёбер пирамиды с проецирующей плоскостью.

Обратившись к фронтальной плоскости проекций можно определить, что нижняя часть пирамиды находится под проецирующей плоскостью. Следовательно горизонтальная проекция нижней части пирамиды – не видима.


Дано: Кон. , Цил. . _________ ?: .

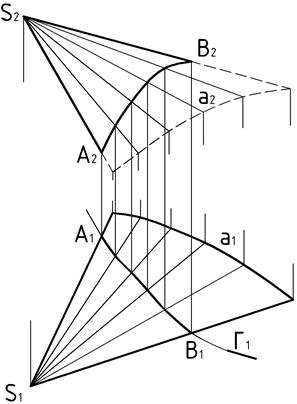

Пример 3 (Рис. 39). Построить линию пересечения конической поверхности с горизонтально проецирующим цилиндром .

Рис.39

Горизонтальная проекция линии пересечения совпадает с вырожденной проекцией цилиндрической поверхности. Остаётся построить фронтальную проекцию этой линии. Решив по сути дела задачу на принадлежность кривой линии к поверхности конуса при наличии ее одной проекции. Для этого на поверхности конуса необходимо задать каркас из прямолинейных образующих, построить точки пересечения линии с элементами каркаса и по фронтальным проекциям этих точек провести недостающую проекцию линии пересечения.

Видимость фронтальной проекции конуса определяется путем обращения к горизонтальной плоскости проекций.
