Для этого необходимо определить коэффициент нагрузки электродвигателя "b’". Его определяют, учитывая занятость "m" и технологический ущерб "v" по номограммам, приведенным на рисунке 17.1. (см. рис.20.а. Ерошенко Г. П. Курсовое и дипломное проектирование по эксплуатации электрооборудования /1/).
Примечание: в лекциях приведены качественные номограммы. Для расчетов необходимо пользоваться номограммами приведенными в / 1 /.
Определив коэффициент нагрузки "b" по формуле определяют расчетную мощность: Рр=Р/b, и по таблице 17.2 с учетом условий эксплуатации выбирают такой электродвигатель, интервал оптимальных нагрузок которого включает расчетную мощность Рр. Если из-за малых значений tc и v окажется, что Р < Рн, то допустимую перегрузку следует проверить по фактической температуре окружающей среды.

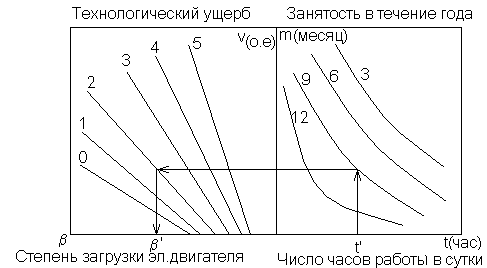

Рисунок 17.1 - Номограмма для определения коэффициента нагрузки электродвигателя
Таблица 17.2 - Оптимальные интервалы нагрузок электродвигателей серии 4А
| Номинальная мощность, кВт | Интервал нагрузок в зависимости от условий эксплуатации, кВт | ||
| Легкие | Нормальные | Тяжелые | |
| 1,1 | 0,60.....1,10 | 0,50.....1,00 | 0,45.....0,95 |
| 1,5 | 1,11.....1,50 | 1,01.....1,40 | 0,96.....1,30 |
| 2,2 | 1,51.....2,20 | 1,41.....1,95 | 1,31.....1,90 |
| 3,0 | 2,21.....3,00 | 1,96.....2,70 | 1,91.....2,60 |
| 4,0 | 3,10.....4,00 | 2,71.....3,70 | 2,61.....3,50 |
| 5,5 | 4,10.....5,50 | 3,71.....5,20 | 3,51.....5,00 |
| 7,5 | 5,60.....7,50 | 5,21.....6,30 | 5,01.....6,00 |
| 11,0 | 7,51....11,0 | 6,31....10,00 | 6,01.....9,20 |
| 15,0 | 11,10....15,0 | 10,10....13,50 | 9,21....12,50 |
| 18,5 | 15,10....18,5 | 13,60....17,00 | 12,51....16,00 |
| 22,0 | 18,60....22,0 | 17,10....20,00 | 16,01....19,00 |
|
|
|
