Рекомендуемая структура пояснительной записки

1. Оглавление.

Исходные данные, включая мощность ГЭС и балансирующую мощность.

Постановка задачи

Часть 1. Выбор основного оборудования РЭС.

1.1. Выбор системы напряжений

1.2. Выбор числа цепей и сечений ЛЭП.

1.2.1. Выбор числа цепей и сечения Л1.

1.2.2 Выбор числа цепей и сечений ЛЭП кольца.

1.2.3. Расчет распределения мощностей в нормальном и аварийном режимах.

-------------------------------------------------------------------------------------------10%

1.3. Выбор числа и типов силовых трансформаторов.

1.3.1. Выбор числа и типов силовых трансформаторов подстанции 1.

1.3.2. …………………………………………….

…………………………………………………………………………….5%

1.4. Выбор числа и типов генераторов.

…………………………………………………………………………….3%

1.5. Сводные таблицы по выбору основного оборудования.

1.6. Расчет технико-экономических показателей РЭС.

…………………………………………………………………………….7%

Часть 2. Использование регулирования напряжения в предельных режимах РЭС.

2.1. Составление схемы замещения.

2.2. Приближенный баланс реактивной мощности РЭС.

2.3. Расчет минимального режима РЭС.

2.3.1. Требования к уровням напряжения в контролируемых точках.

2.3.2. Расчет режима от опорного узла U1.

2.4. Расчет максимального режима РЭС.

2.5. Составление точного баланса активной и реактивной мощности.

2.6. Заключительный расчет технико-экономических показателей.

ВАРИАНТЫ ЗАДАНИЙ ДЛЯ СТУДЕНТОВ ЗО.

Таблица 1.

№	P1	P2	P3	P4	Л1	Л2	Л3	Л4

Мощности нагрузок - МВт, длинны линий – км.

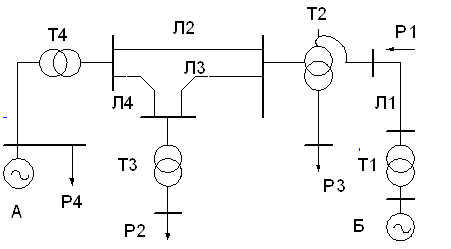

Рисунок 1.

.

ЛИТЕРАТУРА.

1 Справочник по проектированию электроэнергетических систем. Под ред. С.С.Рокотяна и И.М.Шапиро.

- М.: Энергоатомиздат, 1985.

2. И.В.Идельчик. Электрические сети и системы. Учебник.

- М.: Энергоатомиздат, 1989.

3. Федоров А.А., Старкова Л.Е. Учебное пособие для курсового и дипломного проектирования.

- М.: Энергоатомиздат, 1987.

4. Окороков В.Р. Комплексный анализ эффективности технических решений в энергетике.

- Л.: Энергия, 1985.
