Задача 8. Идеальный МОП-конденсатор имеет слой оксида SiO2 толщиной 0,1 мкм и подложку из кремния p-типа с концентрацией акцепторов 1016 см3

Идеальный МОП-конденсатор имеет слой оксида SiO₂ толщиной 0,1 мкм и подложку из кремния p-типа с концентрацией акцепторов 10¹⁶ см³. Вычислите удельную емкость в случаях: а) U _з = 2 В; f = 1 Гц; б) U _з = 20 В; f = 1 Гц; в) U _з = 20 В; f = 1 МГц.

Исходные данные: ; ;

Решение:

а) U _пор = 2 U_F – Q_B / C ₀;

U _Si = U _п = 2U _F = U _тln(N_а / n_i) = 0,672 B;

Кл/см²;

В.

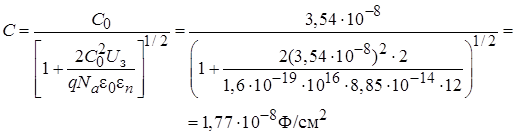

При U _з = +2 В < U _пор МОП-конденсатор работает в режиме обеднения. Удельная емкость

б) При U _з = +20 В и частота f = 1 МГц, то удельная емкость равна удельной емкости при пороговом напряжении:

Ф/см².
