Краткие теоретические сведения. Междугородные коммутаторы типа М-60 и МРУ, на железнодорожном транспорте почти не используются

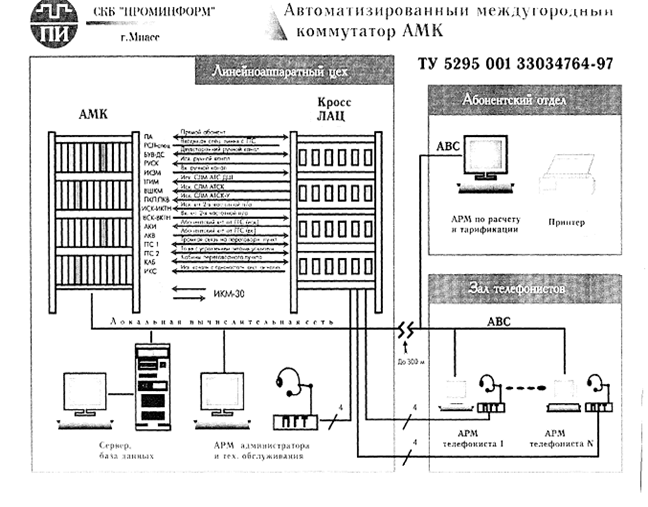

Междугородные коммутаторы типа М-60 и МРУ, на железнодорожном транспорте почти не используются. В современных условиях на железных дорогах применяется Аппаратно-программный комплекс Автоматизированного междугородного коммутатора «ГРАНИТ».

По техническим характеристикам Автоматизированный междугородный коммутатор (АМК) «Гранит» обеспечивает цифровое коммутационное поле на 512 линий, изменение емкости от 0 до максимальной. АМК Гранит обслуживает цифровые каналы и цифровые потоки в 2048 Кбит/с., а так же аналоговые 2-х, 3-х, 4-х проводные соединительные линии и каналы тональной частоты, 2-х, 3-х, проводные заказно-соединительные линии (ЗСЛ), ручные 2-х проводные линии с сигнализацией и индуктором, 4-х проводные с сигнализацией 2100 Гц, 4-х проводные с сигнализацией 2600 Гц (одночастотная полуавтоматика), 4-х проводные с сигнализацией 1200/1600 Гц (2-х частотная полуавтоматика), линии прямых абонентов и переговорных пунктов. Данный коммутатор совместим с любыми отечественными и импортными аналоговыми (шаговыми, декадно-шаговыми, АТКС), и цифровыми АТС, в том числе ISDN, S-12, EWSD, АХЕ-10, МТ20/25 и др. Принцип построения (АМК) модульный (кассетный) с возможностью плавного наращивания емкости. Количество рабочих мест от 1 до 32 и более. Способы набора номеров – декадный; двухгрупповой многочастотный код (DTMF, MF, «импульсный пакет»). Схема построения многопроцессорная с распределенным управлением и возможностью программно-аппаратного резервирования основных узлов. В состав АМК входит автоматизированное рабочее место телефониста, автоматизированное рабочее место технического персонала, автоматизированное рабочее место администратора, автоматизированное рабочее место контрольно-хронометрической службы. Достоинства – автоматическое введение очереди заказов, цифровая запись технологических переговоров, контроль за процессом выбранного канала, аварийная сигнализация и т.д. см. рис. 6. Структурной схемы построения АМК ТУ 5295-001-21623260-97 «Гранит».
