Краткие теоретические сведения. Общие тенденции развития современных систем связи направлены на создание цифровых сетей, обеспечивающих организацию сетей с интегральным обслуживанием

Общие тенденции развития современных систем связи направлены на создание цифровых сетей, обеспечивающих организацию сетей с интегральным обслуживанием. Внедрение цифровых и волоконно-оптических систем передачи информации (ЦСП и ВОСП), а также цифровых систем коммутации (АТС-Ц) на уровне магистральных и дорожных сетей связи железнодорожного транспорта уже продемонстрировало известные преимущества цифровой техники в отношении качества организуемых каналов, технологичности обслуживания оборудования, расширения спектра предоставляемых услуг.

Перспективные цифровые сети связи должны создаваться с учетом следующих принципов:

1. Интеграция в единую цифровую сеть связи средств передачи телефонных, телеграфных, факсимильных сообщений, передачи данных, высокоскоростных широкополосных сигналов, включая видеоконференцсвязь и соединения высокопроизводительных компьютерных сетей в режиме реального времени.

2. Обеспечение единых алгоритмов процессов соединений, разъединений и обмена информацией между абонентскими пунктами сети.

3. Обеспечение единства стыков (интерфейсов) на различных уровнях иерархии сети связи.

4. Централизация технического обслуживания станционного и линейного оборудования с возможностью автоматического резервирования отказавшего оборудования.

5. Предоставление абонентам широкого круга дополнительных услуг, действующих по всей сети связи.

6. Объединение на железнодорожном транспорте системы оперативно-технологической связи и связи общего пользования с приоритетом в предоставлении услуг связи абонентам оперативных служб.

Рассмотрим архитектуру ЦАТС на примере цифровой коммутационной станции МиниКОМ DX -500ЖТ. DX -500 удовлетворяет данным условиям, поэтому он является ступенью перехода на АТС нового поколения. Именно по этой причине он выбран в качестве железнодорожной АТС. Он позволяет обеспечить ОТС на ЖД станциях и между ними благодаря протоколу DX - NET, т.е. мы будем использовать весь потенциал данного оборудования. Рассмотрим архитектуру ЦАТС на примере цифровой коммутационной станции МиниКОМ DX -500ЖТ.

Первым шагом проектирования новой АТС является разработка структурной схемы организации связи и выбор типа соединительных линий. В первую очередь необходимо получить информацию о проектируемой сети, какие объекты будет обслуживать проектируемая ЖАТС; тип и назначение окружающих (встречных) АТС, с которыми будет связана новая ЖАТС.

ЖАТС-2 – Мини КОМ DX -500 – это полностью цифровая коммутационная станция. Её архитектура позволяет строить сети связи в конфигурации с многократным доступом к одному или нескольким цифровым трактам, что существенно повышает эффективность использования каналов связи и увеличивает пропускную способность сети.

Второй этап – выбор типа соединительных линий.

Для межстанционного взаимодействия система Мини Ком DX-500 использует фирменный протокол DX - NET, который обеспечивает полный обмен служебной информацией между частями станции. Работа с другими АТС организована по стандартным протоколам EDSS -1.

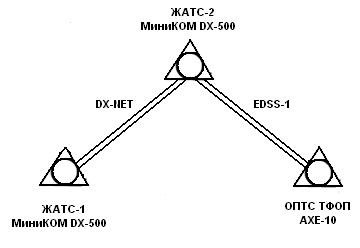

Схема организации связи

Аппаратура МиниКОМ DX -500.ЖТ предназначена для применения в качестве распорядительной станции единого диспетчерского центра управления (ЕДЦУ) дорожной и отделенческой системы оперативно-технологической связи, а также в качестве исполнительной аппаратуры на станциях всех типов, депо, промышленных предприятиях. Данная аппаратура может использоваться в качестве распорядительной, исполнительной или исполнительно-распорядительной станции (в том случае если на исполнительной станции часть пультов включены в распорядительном режиме).

Для применения в системе общетехнологической связи предусмотрена аппаратура МиниКОМ DX -500 предназначенная для строительства АТС емкостью до 4000 аналоговых портов, при этом в зависимости от емкости АТС она может быть размещена, как в отдельном, так и общем шкафу с аппаратурой ОТС.

Аппаратура предназначена для организации в цифровых, цифро-аналоговых и аналоговых сетях следующих видов связи:

– всех видов диспетчерской связи, постанционной связи и каналов поездной радиосвязи;

– перегонной и межстанционной связи;

– станционной распорядительной и стрелочной связи;

– каналов тональной частоты и передачи данных (в цифровых сетях).

При работе в цифро-аналоговой сети распорядительная и исполнительные станции соединяются между собой цифровыми потоками Е1 образованными любой системой передачи (оптоволоконная, кабельная, xDSL). Станции соединены между собой по кольцевой схеме. Количество станций в одном кольце не более 30. При большем количестве станций кольца соединяются между собой потоками Е1 на мостовых станциях (станция 20 первого кольца и станция 1 второго кольца).

С целью резервирования на случай разрыва кабеля возможно резервирование тайм-слотов из потока Е1 каналами ТЧ. Для каждой линии избирательной связи необходимо один канал ТЧ для разговорного канала (В-канал) и не менее одного канала ТЧ на две линии избирательной связи для канала сигнализации (D-канал).

На любой станции возможно подключение до 2-х ответвлений, организованных в цифровых потоках Е1. Это подключение выполняется аналогично приведенному на рисунке через мостовую станцию.

При наличии аналоговых ответвлений от линии избирательной связи они подключаются к аппаратуре МиниКОМ DX -500.ЖТ через специализированные субмодули, которые преобразуют цифровую сигнализацию и речь, передающуюся по Е1 в аналоговую и обратно.

Все абоненты стрелочной станционной распорядительной связи, линии перегонной и межстанционной связи и каналы ТЧ и передачи данных включаются в аппаратуру через соответствующие специализированные субмодули. Межстанционная связь, коме того, может быть организована по одному из речевых каналов потока Е1, выделяемого на каждой станции.

При организации оперативно-технологической связи на больших железнодорожных станциях при установке коммутаторов МиниКОМ DX -500.ЖТ в нескольких местах станции (с распределенным включением абонентов) необходимо соединить эти коммутаторы потоками Е1 по схеме каждый с каждым. Использование в этих потоках специализированного протокола DX-NET позволяет получить единый пространственно-распределенный коммутатор, причем включение, как входящего, так и исходящего цифровых потоков групповых диспетчерских связей может выполняться в любой коммутатор данной станции. Для организации внутристанционных потоков Е1 может использоваться медный симметричный кабель (при расстояниях до 1 км), системы передачи по ВОЛС либо модемы, работающие по протоколам xDSL.

Станция может быть размещена на горизонтальной поверхности. Шкаф МиниКОМ DX -500 должен быть доступен с передней и с боковых сторон, на которых находятся промщиты. В аппаратном помещении должно быть предусмотрено место для технического обслуживания и ремонтных работ, кроссового оборудования, шкафа для документации и различного дополнительного оборудования (например, модемов).

Существует несколько важных факторов, которые влияют на выбор места установки станции:

– поверхность, на которой устанавливается станция, должна быть ровной, со сторон промщитов должно быть достаточно места для выполнения кроссировочных работ (75–90 см.),

– к станции должен обеспечиваться беспрепятственный доступ для выполнения монтажных работ на промщите и передней панели,

– допускается установление станции задней панелью вплотную к стене, но при необходимости выполнения работ с задней стороны станции необходимо предусмотреть свободное пространство не менее 90 см.

Установка оборудования производится по стандарту и разрабатывается на чертежах по госту.
