Порядок выполнения работы. Предметом исследования является пластина, вырезанная из тонкого стального листа


Предметом исследования является пластина, вырезанная из тонкого стального листа. Пластина имеет вырез (рис. 1.3), ском­бинирована из фигур правильной геометрической формы. Для определения координат центра тяжести пластины провести сле­дующие работы.

1. Условно разбить пластину карандашом и линейкой на от­дельные фигуры правильной геометрической формы, для каждой из которых положение центра тяжести известно или легко можно вычислить.

2. Разместить заданную пластину в системе координат так, чтобы удобно было определять координаты центров тяжести ее частей.

3. Найти координаты центров тяжести каждой из фигур и вычислить их площади. При этом площадь, соответствующую вырезанной части тела, считать отрицательной. При определении

координат центров тяжести фигур использовать справочные ис­точники.

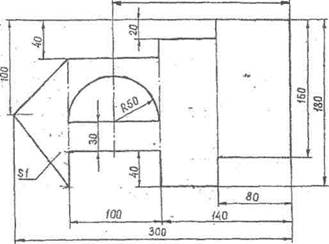

Рис. 1.3. Эскиз пластины для определения центра тяжести.

4. Результаты занести в таблицу и вычислить координаты центра тяжести пластины по формулам (1.3).

5. Найденное положение центра тяжести отметить на пластине соответствующим знаком.

6. Подвешивать тело на нити за различные его точки (для это­го предусмотрены на пластине отверстия). Отметить карандашом и линейкой направление нити на пластине после каждого подве­шивания и найти точку пересечения линий по этим направлениям.

7. Разместить заново пластину в системе координат так, как было в п. 2, и определить координаты точки пересечения линий по направлениям нити.

8. Вычислить погрешности опыта по формулам (1.4).
