Концевые фрезы

Применяются для обработки пазов, уступов, прямоугольных пазов и т.д.

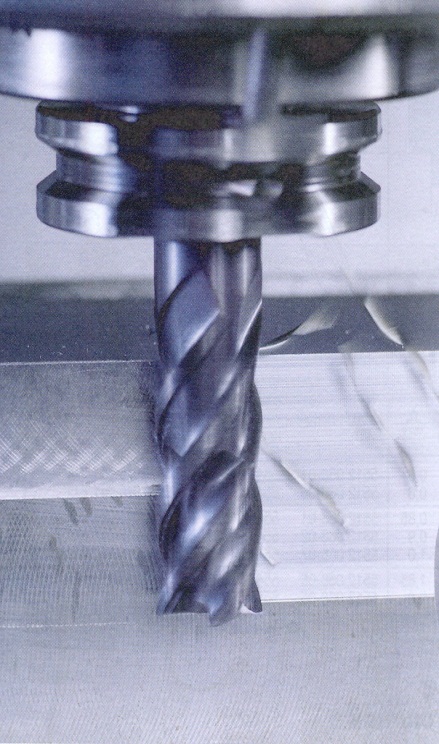

Рис.8. Конструкция и геометрия концевой фрезы

Концевые фрезы выполняют с цилиндрическим (диаметром 3…20 мм) хвостовиком или с конусом Морзе с резьбовым отверстием для затяжного болта.

Концевые фрезы выпускают с нормальным или крупным зубом. Для повышения равномерности фрезерования у фрез с крупным зубом рекомендуется больший угол наклона винтовых канавок.

Для снижения вибраций рекомендуется делать неравномерный окружной шаг зубьев.

•

Рис.9.

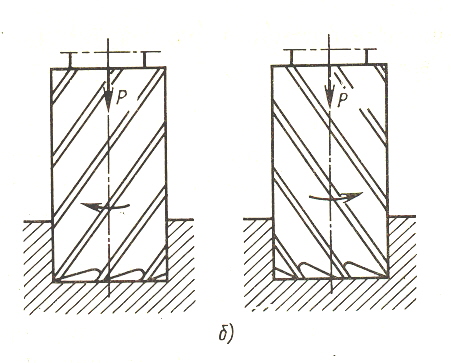

При обработке пазов и уступов (Рис.) направление винтовых канавок противоположно направлению вращения, что обеспечивает лучший отвод стружки и положительный передний угол на торцовых зубьях.

>

Рис.

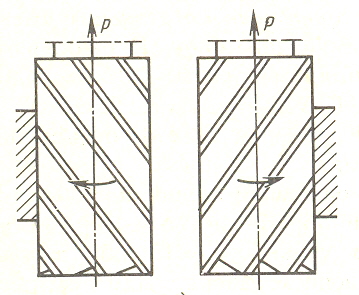

• При обработке плоскостей (Рис.) направление канавок совпадает с направлением вращения. В этом случае осевая составляющая силы резания направлена к шпинделю станка, а сход стружки обеспечивается от шпинделя.

Рис.10.

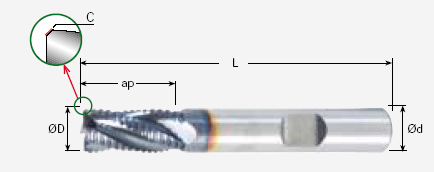

Для чернового фрезерования широких поверхностей и пазов с большими припусками предназначены концевые обдирочные (кукурузные) фрезы, зубья которых снабжены стружкораздели-тельными канавками, расположенными в шахматном порядке, обеспечивающими разделение стружки по ширине и способствующими гашению вибраций.
