Типы резцов

а) По виду нарезаемой резьбы:

- метрические,

- трапецеидальные,

- трубные,

- дюймовые и т. д.

б) по конструкции:

- стержневые:

- круглые с кольцевой и винтовой нарезкой:

- призматические:

б) по форме режущей кромки:

- однопрофильные (Рис.2. а, б, в, г),

- многопрофильные (Рис.2. д, е,ж) –

резьбовые гребенки;

в) по исполнению режущей части:

- цельные (Рис.2 д, е),

- составные (Рис.2 а),

- сборные (Рис.2 в, г, ж);

г) по виду работы:

- черновые,

- чистовые;

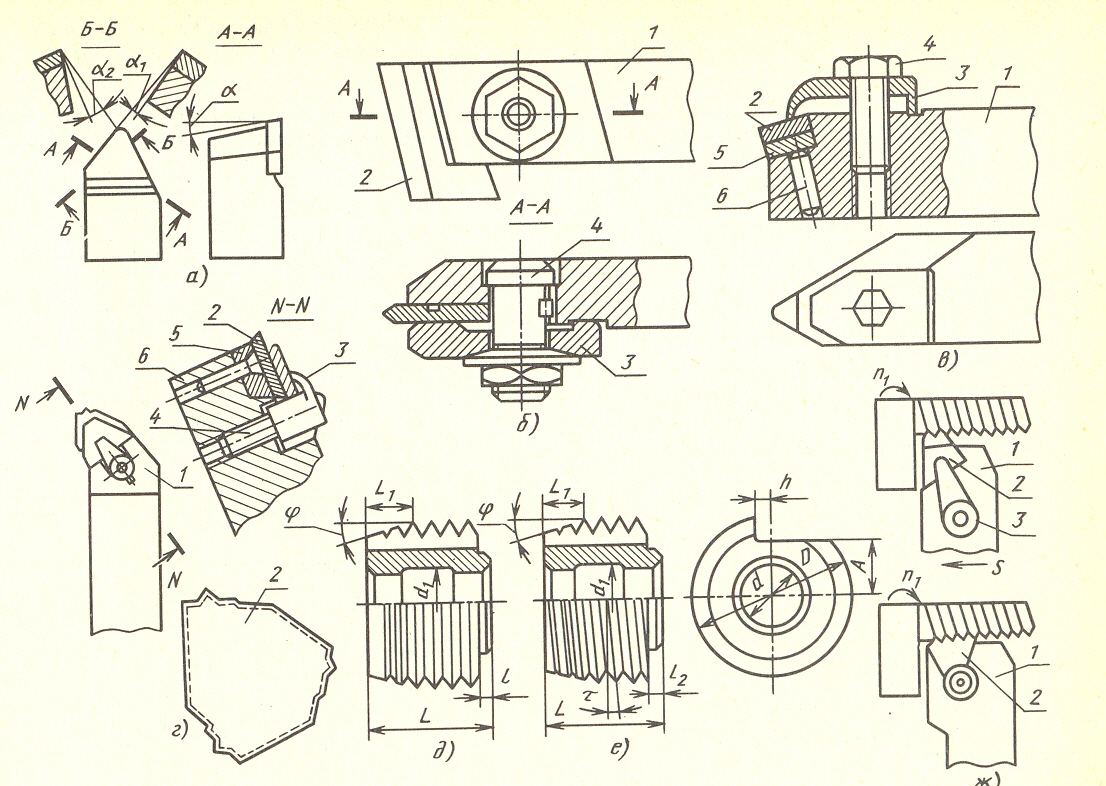

Рис.2 Типы резьбовых резцов

д) по типу нарезаемой резьбы:

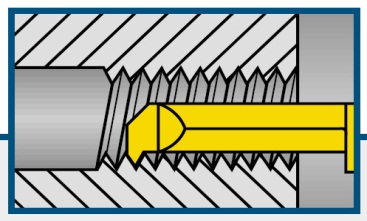

а) б) Рис. 3. Резьбовые резцы

- наружные (Рис. 3, а),

- внутренние (Рис. 3, б);

е) по профилю режущей кромки:

-

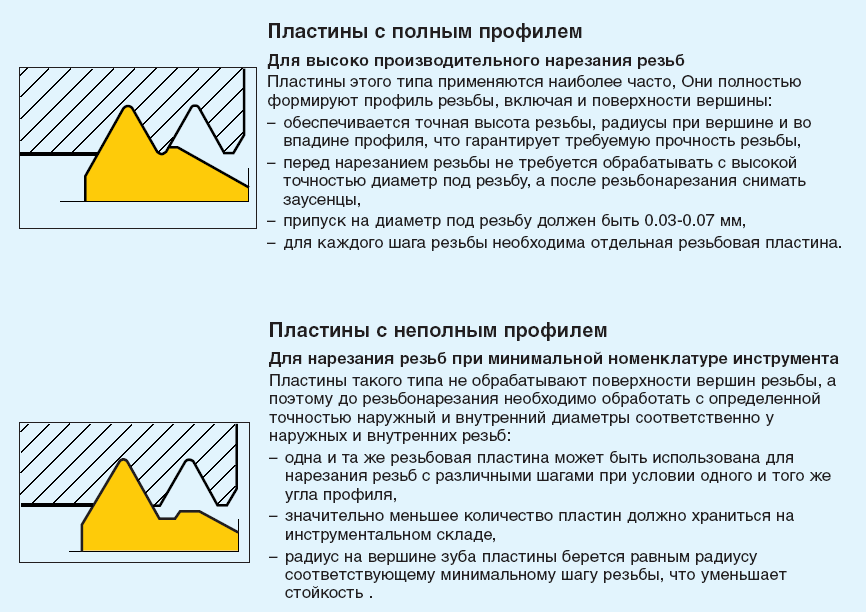

Рис. 2.. Резец полного профиля

с полным профилем

полностью формируют профиль резьбы, включая и поверхность вершин; обеспечивается точность профиля по высоте и радиусов по вершине и впадине, что гарантирует прочность резьбы,

не требуется точного исполнения отверстия в заготовке и снятие заусенцев после обработки, но для каждого шага резьбы требуется свой инструмент.

-

Рис.3.. Резец неполного профиля

с неполным профилем обеспечивают минимальную номенклатуру инструмента,

не обрабатывают наружного диаметра резьбы, поэтому требуют точного диаметра заготовки,

могут использоваться для обработки резьб с разными шагами,

количество пластин на инструментальном складе сокращается,
