Задний угол на вершине – 15…200
Инструментальные боковые задние углы можно рассчитать по формуле:
где ε – угол профиля резьбы.
Геометрия резца зависят от его установки на станке. При малом угле подъема ось симметрии профиля резца располагают перпендикулярно к оси заготовки (рис. 6. б).
Если угол подъема резьбы больше 3…40, то резец наклоняют к оси заготовки под углом β = t (рис 6.а)

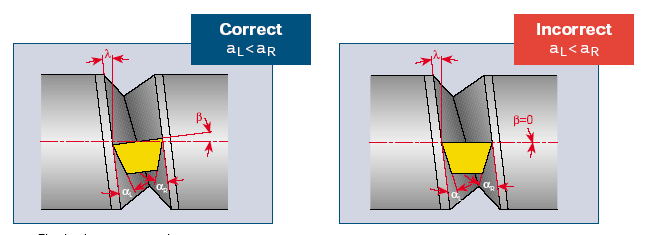

| Рис.6. установка резьбовых резцов на станке
А) с разворотом передней поверхности на угол β
В) без разворота передней поверхности.
|
подъема резьбы
При установке резца без разворота (рис. 6.б) при равенстве инструментальных углов на левой и правой стороне профиля статические углы изменяются. С одной стороны инструментальный передний угол увеличивается а задний уменьшается, с другой стороны профиля – наоборот, передний уменьшается, а задний увеличивается.
При установке резца без разворота значения статических задних углов с правой и левой стороны профиля можно выравнять, если произвеести заточку разных по величине инструментальных задних углов (рис.13 б).
При равенстве инструментальных углов на левой и правой стороне профиля статические углы можно выравнять, если произвести разворот резца на станке (рис.13 в). Но в этом случае профиль резца отличается от профиля нарезаемой резьбы. Требуется коррекционный расчет профиля.
| Рис.13 Геометрия резьбовых резцов
|
| Рис. 14 Изменение профиля резьбового резца с положительным передним углом.
|
Наличие положительных передних углов также вызывает необходимость коррекционного расчета профиля резца (рис.14).
