Здание представляет собой трехэтажное здание с подвалом, высота этажа 3,9м. В здании расположены следующие помещения:
Таблица П10.3
№ п/п | Наименование помещения |
Первый этаж | |
1. | Обеденный зал на 444 места |
2. | Комната тех. персонала 3 взрослых человека в зимней одежде |
3. | Помещения для нарезки хлеба |
4. | Мясо рыбный цех |
5. | Склад сыпучих продуктов, входные двери деревянные |
6. | Склад посуды в горючей упаковке, входные двери деревянные |
7. | Подсобное помещение, хранение уборочного инвентаря |
8. | Кладовая овощей, входные двери деревянные |
9. | Моечная тары |
10. | Коридор |
11. | Кладовая сухих продуктов, входные двери деревянные |
12. | Холодный цех 4 человека |
13. | Цех выпечки мучных изделий 2 человека |
14. | Помещение уборочного инвентаря |
15. | Электрощитовая перегородки EI30, перекрытия REI45, двери металлические |
16. | Блок моечной 5 человек |
17. | Коридор |
18. | Технологическая лестница ведущая из подземного этажа |
19. | Разгрузочная |
20. | Тамбур |
21. | Блок умывальников женских |
22. | Блок умывальников мужских |
23. | Блок рукомойников |
24. | Туалет персонала |
25. | Горячий цех 4 человека |
26. | Гардеробная |
27. | Электрощитовая перегородки EI30, перекрытия REI45, двери EI15 |
28. | Кабинет начальника столовой 1 человек |
29. | Электрощитовая перегородки EI15, перекрытия REI45, двери EI45 |
30. | Слесарная мастерская 30 человек |
31. | Комната мастера 1 человек, установлен самодельный паяльный прибор |
32. | Гардероб |
33. | Инструментальная |
34. | Блок служебных помещений |
35. | Гардеробная 1 человек |
36. | Кладовая сырья, двери деревянные |
37. | Кладовая готовой продукции, двери деревянные |
38. | Душевая |
39. | Коридор |
40. | Столярная мастерская 30 человек. |
41. | Инструментальная |
42. | Склад сырья, двери деревянные |
Продолжение таблици П10.3
|
|
43. | Склад готовой продукции, двери деревянные |
44. | Лифтовой холл и лифт. Ограждающие конструкции лифтовой шахты: перегородки EI30, перекрытия REI30, дверные проемы выполнены из алюминиевого каркаса с полиуретановым заполнением |
45. | Лестничная клетка, ведущая на вышележащие этажи |
46. | Лестничная клетка, ведущая на вышележащие этажи и непосредственно наружу |
47. | Кладовая реквизита, дверь противопожарная EI45 |
48. | Костюмерная 5 человек |
49. | Помещение оператора |
50. | Актовый зал на 495 мест. |
51. | Кабинет хореографии 25 человек |
52. | Кабинет преподавателя 1 человек |
53. | Раздевалка мальчиков |
54. | Раздевалка девочек |
55. | Коридор |
56. | Кабинет заведующей поликлиникой 1 человек |
57. | Стоматологический кабинет. Хранение в металлическом шкафу растворов на основе спирта весом 2 кг. Диэтиловый эфир ((С2Н5)2О) весом 3 кг. |
58. | Прививочная 2 человека |
59. | Кабинет терапевта 1 человек |
60. | Кабинет психолога 1 человек |
61. | Лестничная клетка соединяющая первый с вышележащими этажами |

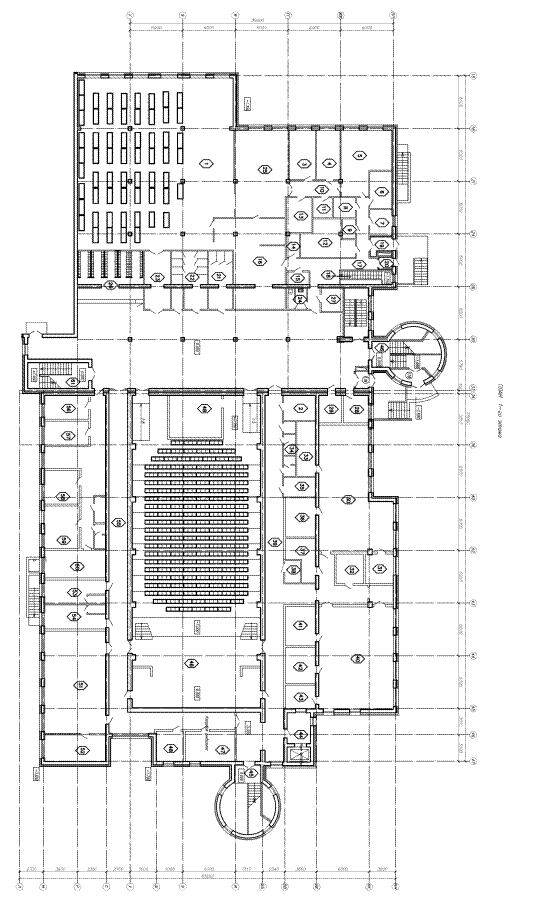

Планировка 3
|
|
Планировка 4
