Уровнем воды в реке (водоеме) называется высота водной поверхности над условной горизонтальной плоскостью сравнения, неизменной по высоте, принимаемой за нуль графика гидрологического поста.
Высотная отметка нуля графика поста, как правило, остается постоянной для всего периода существования гидрологического поста и выбирается (при устройстве поста) с таким расчетом, чтобы плоскость нуля графика находилась не менее чем на 0,5 м ниже наблюдавшегося самого низкого уровня воды в реке, который можно ожидать в створе поста. Этим достигается то, что при самых низких уровнях воды отсчеты их над нулем графика будут положительными.
Высотное положение плоскости нуля графика поста определяется расстоянием Н0 (рис. 2) по вертикали от репера гидрологического поста в абсолютных или условных отметках.
Кроме нуля графика на гидрологических постах имеется один или несколько нулей наблюдения водомерных устройств. Под нулем наблюдения подразумевается та высотная горизонтальная плоскость, от которой производится отсчет уровня воды в момент наблюдения. На реечном водомерном посту это — плоскость нуля рейки, а на свайном — головка сваи, по которой ведут наблюдения. На рис. 2 нуль наблюдений представлен головкой сваи № 2. Высотное положение нулей наблюдения определяется превышением репера над головками свай (или нулями реек) поста.
|
|
Превышение головок свай над нулем графика поста (т. е. разность их высотных отметок) называется при-
водкой этих свай. На рис. 2 величины приводок свай № 1, 2, 3 будут соответственно h1, h2, h3.
Для определения уровня воды (в сантиметрах) над нулем графика поста к отсчету по переносной рейке прибавляется приводка той сваи, на которую устанавливали рейку. Для вычисления абсолютной отметки уровня
Плоскость отметки репера = 105,50 м абс. Реп.
Плоскость нуля графиика = 102,00 м абс.

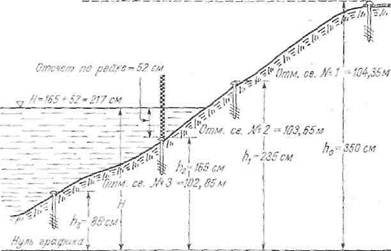

Рис. 2. Схема отметок и отсчетов на свайном водомерном посту. Отметка уровня» 102,00+2,17= 104,17 м абс.
(в метрах) нужно суммировать величины уровня над нулем графика й абсолютной отметки нуля графика (см. рис. 2).
