Нивелирование водомерного поста производится для определения (проверки) высотного положения отметок и приводок свай. Нивелирование выполняется двумя ходами от контрольного репера. Допустимую невязку (∆h, мм) при расхождении сумм превышений по прямому и обратному ходам определяют как ∆h =±З√n, где п — число стоянок в ходе. Отметку каждой сваи определяют
Таблица 1
Журнал нивелирования КГ-64 водомерного поста р. Березины («Геобаза БГУ») 25/VI 1977 г., отметка нуля графика
М абс.
№ стоянки | Наименование точки | Отсчет по рейке, мм | Превышение, мм | Среднее превышение, мм | Отметка, м абс. | Расстояние от репера до сваи, м | Приводка, см | ||||
задняя | передняя | промежуточная | + | - | + | - | |||||
Репер Св. № 1 Св. № 2 | 0468 0426 | 0842 0798 1102 1060 | 0374 0372 0634 0634 | 0373 0634 | 105,500 105,127 104,866 102,473 | 0,0 2,9 4,4 10,8 | 313 287 | ||||
Св. № 7 | 3494 3454 | 3026 3028 |
как разность между отметкой репера и превышением репера над сваей, а приводку сваи — как разность между отметкой сваи и отметкой нуля графика. Все данные заносятся в журнал нивелирования водомерного поста КГ-64 (табл. I), где вычерчивается и схематический план нивелирного хода.
|
|
Для построения профиля водомерного поста рулеткой или мерной лентой измеряется расстояние от репера до каждой сваи. Во время нивелирования отсчитывается уровень воды и вычисляется его абсолютная отметка.
На основании нивелирования на миллиметровой бумаге (формат 203X288 или 288X407 мм) вычерчивается профиль свайного водомерного поста. Масштаб выбирается в зависимости от высотных отметок и горизонтальных расстояний. На профиле (рис. 3) вправо от шкалы на расстоянии 1 см отмечается в соответствии с вертикальным масштабом положение репера. Положение водомерных свай определяется в масштабе расстоянием от репера до каждой сваи и по высотным отметкам головок свай. Линия поверхности земли на профиле вычерчивается приближенно (плавно) с таким расчетом, чтобы головки свай возвышались над линией не более 3 мм. Под профилем составляется таблица, в которой данные,
№ сваи | Репер |
Расстояние до постоянного начало | 2,9 4,4 5,8 7,7 9,2 10,1 10,8 |
Отметка, м абс | 105,5 105,13 104,87 104,60 104,16 103,75 102,96 102,47 |
Приводка, см |

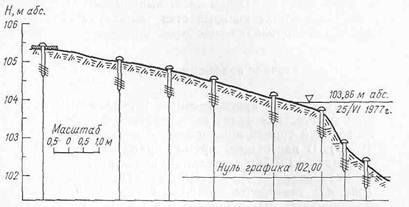

Рис. 3. Профиль свайного водомерного поста (р. Березина – «Геобаза» БГУ
относящиеся к каждой свае, выписываются точно под ней. На чертеже показывается также уровень воды во время нивелирования водомерного поста.
