Передаточное водомерное устройство «Валдай»

Наиболее распространенным передаточным водомер­ным устройством является устройство с непрерывной ре­гистрацией уровня при помощи самописцев уровня воды (СУВ). В настоящее время применяются самописцы «Валдай» и ГР-38 (длительного действия).

Установка СУВ состоит из следующих элементов (рис. 4): самописца уровня 2, установленного на столе 3, — прибора, измеряющего и регистрирующего измене­ния высоты уровня воды в реке (озере); колодца 5, на­зываемого поплавковым, для размещения поплавка (датчика) уровнемера и его защиты от внешних воздей­ствий; соединительного устройства 6 для обеспечения непрерывной связи уровней в реке с поплавком в колод­це; измерительного павильона 1 для размещения регист­рирующей части уровнемера и его защиты от внеш­них воздействий; вспомогательных гидротехнических устройств, предназначенных для защиты установки от заиления, подмыва, разрушения льдом при ледоходе и предотвращения волновых возмущений уровня в по­плавковом колодце.

Рис. 4. Схема установки самописца уровня воды

Принцип работы самописца в следую­щем: поплавок, заключенный в специальный колодец,

связанный соединительным устройством с рекой, пере­мещается вместе с уровнем воды. Егоперемещение пе­редается передаточным механизмом регистрирующему устройству, которое непрерывно записывает изменение уровня воды во времени. Передача колебаний уровня воды сообщается посредством троса, перекинутого через блок, барабану, насаженному на общую с блоком ось. При этом вертикальные перемещения поплавка преоб­разуются во вращательные движения барабана вокруг своей оси. На барабан накладывается бумажная лента, и запись на ней осуществляется пером, приводимым вдвижение часовым механизмом; перо движется по гори­зонтали вдоль образующей барабана. Возможна и дру­гая схема, когда перемещения поплавка передаются не­посредственно пишущему устройству (перу), а барабан движется вокруг вертикальной оси с помощью часового механизма.

СУВ оборудуется двумя контрольными рейками, одна из которых (внешняя) располагается непосредст­венно в реке вблизи от места ввода в колодец соедини­тельной трубы, другая (внутренняя 4) — в поплавковом колодце. Их назначение — обеспечить проверку нали­чия одинаковой высоты уровня в реке и колодце.

Стандартным прибором суточного действия является самописец уровня воды «Валдай» образца 1948 г. и мо­дернизированный самописец образца 1952 г. Первый имеет два масштаба записи уровня (1: 1 и 1: 2) при од­ном масштабе записи времени (1 ч = 12 мм хода пера на ленте), второй — четыре (1:1, 1:2, 1:5, 1:10) и регистри­рует амплитуду колебания уровня до б м. Точность ре­гистрации уровня воды по техническим данным прибора не превышает при указанных масштабах записи соот­ветственно ±3, 5, 7, 10 мм. Толщина штриха записи на ленте 0,3—0,4 мм. Для записи времени существуют два масштаба: 12 мм/ч при скорости вращения барабана один оборот за 26 ч и 24 мм/ч при скорости вращения барабана один оборот за 13 ч. При масштабе записи 12 мм/ч точность хода часов ±5 мин за сутки или ±1 мм на ленте, при масштабе записи 24 мм/ч точность хода часов ±3 мин за половину суток или ±1,2 мм на ленте.

Самописец уровня «Валдай» (рис. 5) состоит из по­плавкового устройства, передающего колебания уровня

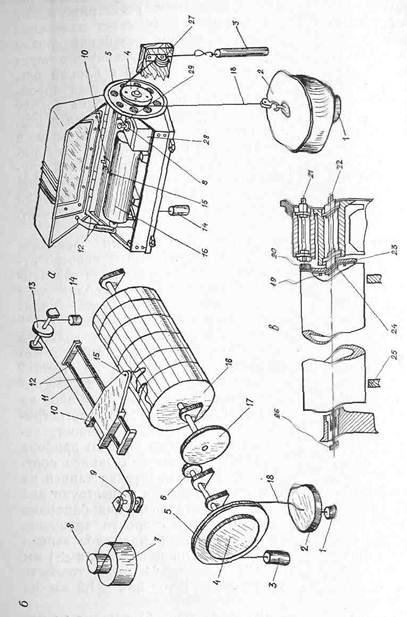

Рис. 5. Самописец уровня воды СУВ – М «Валдай»: а – общий вид; б – кинематическая схема; в – схема включения масштабных шестерёнок с барабаном

воды, барабана с надетой на него бумажной лентой, на которой в заданном масштабе вычерчивается график колебания уровня, и пишущего устройства, приводимого в действие часовым механизмом.

Поплавковое устройство включает в себя: пустоте­лый металлический поплавок 2, прикрепленный к нему груз-балласт 1 для погружения поплавка, противовес-гирю 3, металлический мягкий трос в хлорвиниловой оболочке 18 и поплавковое колесо 4, 5, которое вращает через систему шестерен 6, 17 барабан 16. В зависимо­сти от подъема или спада уровня воды барабан повора­чивается вокруг своей оси в ту или иную сторону.

Барабан вращается на подвижном центре, укреплен­ном в левой боковине прибора, и на оси 22 поплавкового колеса, расположенной в правой боковине прибора. Бу­мажная лента для записи уровня удерживается в проре­зях барабана зажимом, который расположен внутри него.

Пишущее устройство состоит из часового механизма 7, пера 15 с кареткой 10, двух направляющих стержней 12, стальной струны 11 и гирьки-отвеса 14. Струна про­ходит через ролики 9 и 13 между двумя стержнями ка­ретки; один конец ее закреплен и навит на барабанчик 8 заводной головки 29 часового механизма, другой ко­нец, выпущенный из корпуса самописца, несет гирьку-отвес, которая, оттягивая и раскручивая струну с голов­ки барабана, приводит в действие часовой механизм. Каретка с пером при помощи специального зажима кре­пится к натянутой струне и во время хода часового ме­ханизма движется вместе со струной вдоль барабана. Перо в это время чертит график колебания уровня на ленте барабана. По горизонтальной оси этого графика дается время в часах, а по вертикальной — высота уровня.

Часовой механизм помещен во влагонепроницаемой коробке 28, на верхней стороне которой укреплена за­водная головка и выведены два рычага: один из них слу­жит для пуска и остановки часового механизма, а дру­гой «П» («прибавить ход», если часы отстают) и «У» («убавить ход», если часы спешат) предназначен для ре­гулировки, если поправка на ход часов превышает ±5 мин за сутки.

Поплавковая система самописца «Валдай» позво-

ляет выбирать масштаб записи уровня воды на ленте в зависимости от величины амплитуды его колебания:

амплитуда, м масштаб

до 1 1:1

1 – 2 1: 2

2 – 3 1: 5

3 – 6 1: 10

Установка желаемого масштаба записи достигается следующим образом. Для записи хода уровня в масшта­бах 1:1 и 1:2 поплавковое колесо за­крепляется на основной оси прибора 22 (см. рис. 5). Масштаб записи I: 1 будет получен при наложении троса на малый диск 4 поплавкового колеса, а масштаб 1:2 — при наложении троса на большой диск 5. Поплавок при указанных масштабах записи навешивается слева от поплавкового колеса. Для записи хода уровня в масштабах 1:5 и 1:10 поплав­ковое колесо закрепляется на вспомога­тельной оси 21. Зубчатое колесо-трибка 20 при этом сдвигается вдоль оси 21 до

Рис. 6. Запись суточного хода уровня на летнее самописца «Валдай»: а – запись на ленте при повороте барабана вокруг своей оси более 2 раз; б – развертка этой записи на миллиметровой бумаге.

сцепления с шестерней 23, закрепленной на оси 22. Для получения записи в масштабе 1:5 трос надевается на малый диск поплавкового колеса 4, а вмасштабе 1:10— на большой диск 5. Поплавок при масштабах записи 1:5 и 1:10 навешивается справа от поплавкового коле­са. При установке поплавковой системы на масштаб 1:1 пли 1:5 трос с противовесом-гирей 3 навешивают до­полнительно на оттяжной блок 27, чтобы противовес при ходе поплавка не касался последнего.

Конструкция СУВ «Валдай» допускает производить запись уровня при многократных оборотах поплавкового колеса (барабана) (рис.6).
