Обработка ленты СУВ «Валдай»

При камеральной обработке ленты само­писца выполняют следующие операции:

1) проверку полноты и качества записи на ленте;

2) разметку штрихами линии записи уровня воды, со­ответствующую целым значениям часа;

3) определение высоты уровня воды на линии записи в моменты целых часов и приведение показаний само­писца к нулю графика поста;

4) определение максимального, минимального и сред­него значений уровня за период наблюдений (сутки).

Полнота и качество записи проверяются наличием на ленте всех требующихся данных: названия водного объ­екта, поста, дат установки и снятия ленты, масштаба записи уровня воды и времени, отметки нуля графика поста, а также графического качества записи хода уровня.

Из полевой книжки КГ-1 записывают на ленту зна­чения уровня воды: утреннего (при наложении ленты), в 14 и 20 ч (во время контрольной отметки на ленте) и утреннего на следующий день (при снятии ленты). Уровень (номер сваи, отсчет по рейке и значение над нулем графика) по основному (свайному) водомерному устройству записывается в числителе (рис. 9), по конт­рольной рейке поплавкового колодца (отсчет по рейке и значение над нулем графика) — в знаменателе; вверху над дробью записываются число, месяц и время измере­ний. Расхождение показателей основного и контрольно­го водомерных устройств не должно превышать ±1 см; при расхождениях более чем на 1—2 см должна быть установлена их причина (ошибки при снятии отсчета по рейке во время ветрового волнения, засорение подводя­щей трубы от реки к поплавковому колодцу, изменения в

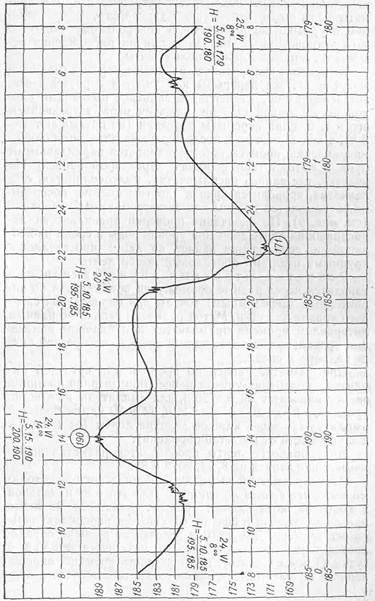

Рис. 9. Пример обработки ленты СУВ «Валдай»

высотной привязке водомерных устройств и пр.) и при­няты меры по ее устранению. Каждый случай расхожде­ния в уровнях по основному и контрольному водомер­ным устройствам с указанием причин расхождения от­мечается в примечании на полях ленты.

В кривой, вычерченной на ленте пером самописца, могут оказаться перерывы или участки с растекшейся, зигзагообразной, ступенчатой записью, вызванные пло­хой регулировкой степени нажатия пера, загрязнением его и т. п. Если перерывы невелики (не превышают 2— 3 ч), а ход записи до и после перерыва плавный и одного направления, пропуск восстанавливается карандашом от руки в соответствии с общим характером записи. На участке, где запись расплывчатая, мелковолнистая, сту­пенчатая, проводится кривая (другим цветом) посереди­не расплывчатой полосы или зигзагообразных колебаний (см. рис. 9). По окончании проверки правильности за­писанных на ленте значений уровня воды в сроки наблю­дений и исправления записи на ленте проставляется крупными цифрами порядковый номер ленты.

Разметка штрихами линии записи про­изводится через равные промежутки времени или по ха­рактерным (переломным) точкам для определения сред­него уровня за сутки. Метод разметки записи по равным интервалам времени применяется при плавном измене­нии уровня; метод характерных точек — при резкой сме­не подъема и спада.

При разметке записи по времени для суточной ам­плитуды колебания уровня менее 10 см штрихи на линии записи наносятся на 8 и 20 ч, для амплитуды колебаний уровня от 10 до 20 см — на 2, 8, 14 и 20 ч, для большей амплитуды — через каждое деление ленты (от 1 до 4 ч в зависимости от масштаба времени).

При обработке ленты производится разметка штри­хами линии записи на 8, 14, 20, 2 и 8 ч.

Перед разметкой штрихами линии записи необходи­мо выверить запись во времени. Для этого из начальной и конечной контрольных засечек, сделанных на ленте при ее наложении и снятии, опускаются перпендикуляры на ось времени. Допустимая невязка во времени опреде­ляется точностью хода часового механизма ±5 мин в сутки (1 мм на ленте). Если разность времени, опреде­ленного по масштабу времени на ленте и засечкам, пре-

вышает допустимую невязку, последняя разносится про­порционально длине отрезка ленты между контрольны­ми засечками. Для этого определяют отрезок времени, на который часы самописца ушли вперед или отстали за весь промежуток времени между засечками, и находят поправку для каждого часа или интересуемого интерва­ла времени, предполагая, что ход часов между контроль­ными отметками был равномерным. Первую метку на масштабе времени делают на расстоянии принятого ин­тервала времени (например, 9 ч), сдвинутом вправо (или влево) на величину вычисленной поправки, вто­рую — в конце интервала на соответствующем делении ленты (например, 10 ч), сдвинутом на величину удвоен­ной поправки, и т. д. Метки (засечки) должны быть пра­вее часовых линий, когда поправка отрицательная (часы спешат), и левее, когда поправка положительная (часы отстают). Из сделанных засечек на оси времени, соот­ветствующих установленной разметке на 8, 14, 20, 2 и 8 ч, восстанавливаются перпендикуляры до пересечения с линией записи уровня, на которую наносятся штрихи.

В случае неверного хода часов самописца при рас­хождении, превышающем допустимую невязку (±5 мин), после снятия ленты необходимо отрегулировать часы. Если невозможно исправить ход часов с помощью регу­лятора и невязка превышает 20 мин в сутки, часы сле­дует заменить.

Определение высоты уровня воды про­изводят для каждого установленного при разметке ли­нии записи срока. Для этого строят слева от линии запи­си шкалу уровней в сантиметрах таким образом, чтобы величина уровня над нулем графика, полученная для первой контрольной засечки при установке ленты, нахо­дилась напротив соответствующего деления на шкале. Затем снимают значения высоты уровня в точках пере­сечения кривой записи со штрихами разметки на 8, 14, 20, 2, 8 ч и выписывают в строчку у соответствующих часовых линий в нижней части ленты.

В случае, когда разность контрольных засечек нача­ла и конца записи на ленте отличается от разности вы­сот уровней, измеренных в это же время по контрольно­му водомерному устройству, в снятые значения уровня вводится поправка. Величина этого различия представ­ляет невязку, которую разносят пропорционально вре-

мени для каждого снятого отсчета уровня по ленте в виде вычисленных поправок, и отсчет соответственно ис­правляется.

Максимальная и минимальная высоты уровня воды снимаются непосредственно с кривой записи (несглаженной) уровня по шкале в сантиметрах над нулем гра­фика поста. Эти значения выписываются на ленте возле соответствующих точек кривой хода уровня и обводятся кружками красного (максимальный) и синего (мини­мальный) цветов.

Средний уровень за период наблюдений Н_ср вычис­ляется по значениям отсчетов уровня Н, снятых по лен­те в 8, 14, 20, 2 и 8 ч, по формуле

Вычисления среднего уровня записываются в нижней части ленты самописца.
