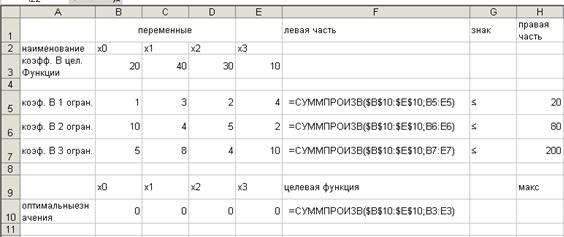

Организация рабочего листа имеет вид (рис3.1):
Рисунок 3.1

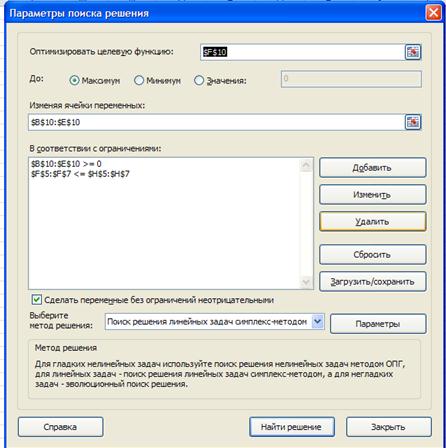

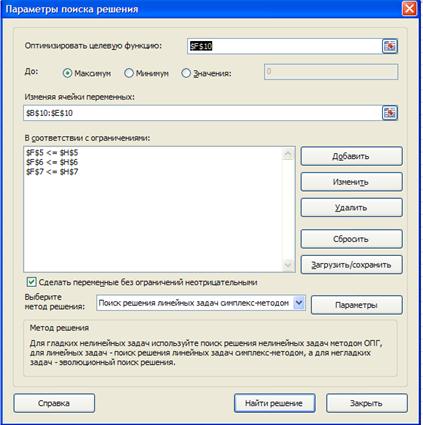

В окне Поиск решений вводим следующую информацию: Целевая ячейка F10 ($ означает абсолютную ссылку, для установки нажимается клавиша F4), Изменяя ячейки B10, С10, D10, E10 (B10:E10), ограничения добавляются нажатием кнопки Добавить при наличии курсора в поле Ограничения.
Рисунок 3.2

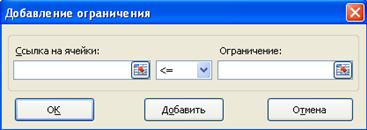

После нажатия кнопки Добавить в окне (рис.3.3) указать соответствующие ссылки.
Рисунок 3.3

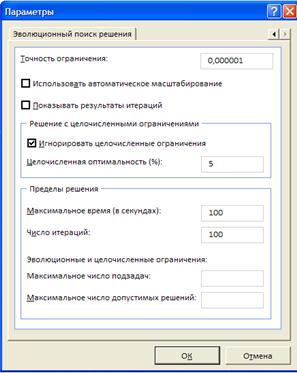

Далее во вкладке Параметры устанавливаем следующие значения:
Рисунок 3.4

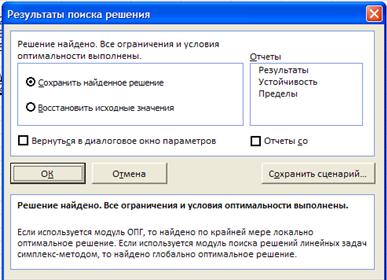

После закрытия окна Параметры нажатием кнопки Ок, нажимается кнопка Выполнить. Выбрать три вида отчета: Результаты, Устойчивость, Пределы.
|

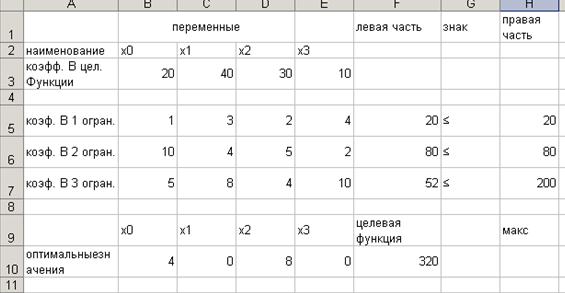

При правильном выполнении всех действий в результате должен получится следующий ответ.
Рисунок 3.6

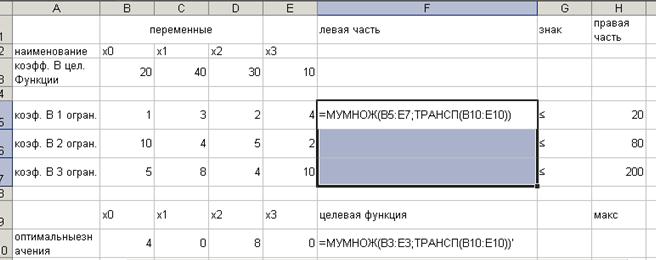

Задание2. Далее правой кнопкой мыни нажать на наименовании Листа, выбрать Переместить/ Скопировать, установит флажок на Создать копии, указать В конце. На скопированном листе удалить формулы и ввести новые по образцу.
Рисунок 3.7
|
|
Поскольку функция МУМНОЖ и ТРАНСП работают с массивами, то для их ввода выделяют столько ячеек для результата, сколько ячеек занимает матрица ответа. Перед тем, как закрыть окно ввода таких функций необходим нажать клавишу F2, далее удерживая Ctrl+ Shift нажать Enter.

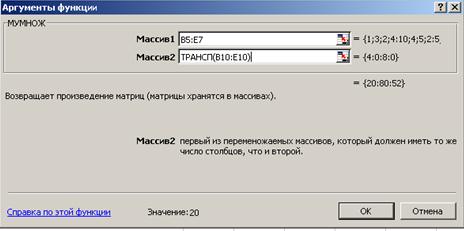

Окно ввода функции имеет вид (рис.3.8):
Рисунок 3.8
Далее запускается Поиск решений. В окне 3.9 вводятся следующие данные.
Рисунок 3.9

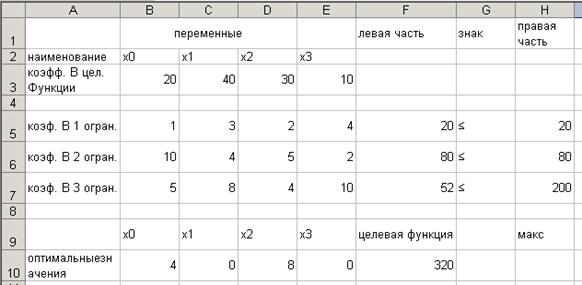

В результате правильного выполнения задания получается следующее:
Рисунок 3.10
Задание 3. Далее производим копирование последнего Листа и дорабатываем Лист, вводя в него двойственную задачу, которая получается транспонированием основной матрицы системы ограничений, столбца свободных коэффициентов, сроки коэффициентов целевой функции.
Исходная задача | Двойственная задача |
Целевая функция: | (коэффициенты получены транспонированием столбца свободных коэффициентов) |
Ограничения: | (столбец свободных коэффициентов получен транспонированием коэффициентов целевой функции, основная матрица новои системы получена транспонированием основной матрицы исходной задачи.) |

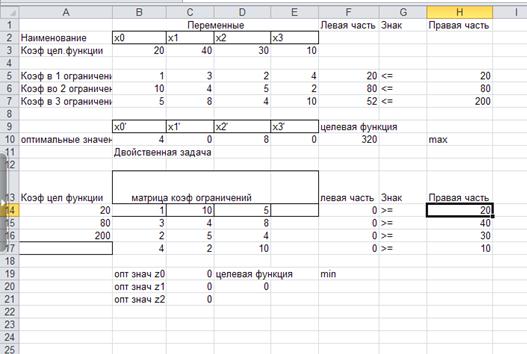

Организация рабочего письма следующая:
Рисунок 3.11

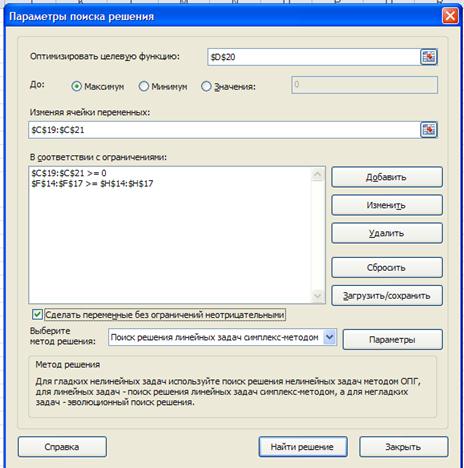

В ячейки F14:F17 вводят формулу =МУМНОЖ(B14:D17;C19:C21), в ячейку D20 вводят формулу =МУМНОЖ(ТРАНСП(A14:A16);C19:C21). Затем запускают Поиск решений.
Рисунок 3.12

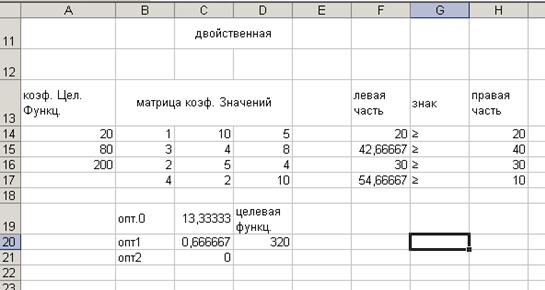

В результате правильного решения задачи выйдет следующий результат. В окне вывода результата выбрать три типа отчета.
Рисунок 3.13
Результат выполненной лабораторной работы сохранить в папке Мои документы, папке с названием группы, имя файла– фамилия студента + №3.
