Условности и упрощения при выполнении чертежей

Для того чтобы сделать чертежи более простыми и понятными, а также с целью экономии времени при выполнении чертежа ГОСТ 2.305-68 п.6 устанавливает условности и упрощения.

Если вид, разрез или сечение представляют симметричную фигуру, допускается вычерчивать половину изображения (рисунок 73) или немного более половины изображения с проведением в последнем случае линии обрыва (рисунок 74).

Рисунок 73 Рисунок 74

Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один-два таких элемента, а остальные элементы показывают упрощенно или условно (рисунок 75).

Рисунок 75

Плавный переход от одной поверхности к другой показывается условно или совсем не показывается (рисунок 76).

Такие детали, как винты, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т. п. при продольном разрезе показывают нерассеченными. Шарики всегда показывают нерассеченными. Как правило, показываются нерассеченными на сборочных чертежах гайки и шайбы.

Рисунок 76

При необходимости выделения на чертеже плоских поверхностей предмета на них проводят диагонали сплошными тонкими линиями (рисунок 78).

Рисунок 78

Такие элементы как спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т. п. показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента (рисунок 77).

Рисунок 77

Допускаются упрощения, подобные указанным на рисунке 78.

Рисунок 78

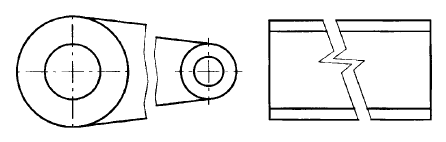

Предметы или элементы, имеющие постоянное или закономерно меняющееся поперечное сечение (валы, цепи, прутки, фасонный прокат, шатуны и т. п.) допускается изображать с разрывами. Частичное изображение и изображение с разрывами ограничивают одним из следующих способов (рисунок 79).

Рисунок 79

На чертежах предметов со сплошной сеткой, плетенкой, орнаментом, рельефом, накаткой и т. д. допускается изображать эти элементы частично (рисунок 80).

Рисунок 80

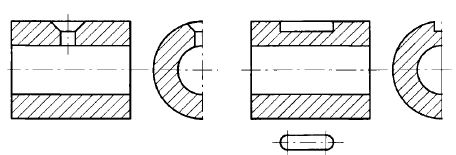

Для показа отверстий в ступицах зубчатых колес, шкивов и т. п., а также для шпоночных пазов вместо полного изображения детали допускается давать лишь контур отверстия (рисунок 78) или паза (рисунок 81).

Рисунок 81

Условное графическое обозначение «развернуто» должно быть нанесено на чертеж в виде знака (рисунок 82), а условное графическое обозначение «повернуто» должно соответствовать знаку на рисунке 83. Знаки выполняются тонкой линией.
