И их условные обозначения

Для соединения деталей применяются стандартные крепежные резьбовые детали: болты, винты, шпильки, гайки. Они очень разнообразны по форме, точности изготовления, материалу, антикоррозионному покрытию и другим особенностям. Их подразделяют на детали общего назначения и специальные, предназначенные для применения в определенных видах изделий или в особых условиях. Здесь рассмотрены крепежные детали общего назначения.

Все крепежные резьбовые изделия выполняются с метрической резьбой и изготовляются по соответствующим стандартам, устанавливающим требования к материалу, покрытию и прочим условиям изготовления этих деталей. Резьбовые крепежные детали, как правило, имеют метрическую резьбу с крупным шагом, реже с мелким.

Каждая крепежная деталь имеет условное обозначение, в котором отражаются: форма, основные размеры, материал и покрытие.

Болт состоит из головки и стержня с резьбой (рисунок 99).

В большинстве конструкций болтов на его головке имеется фаска, сглаживающая острые края головки и облегчающая наложение гаечного ключа при свинчивании.

Рисунок 99

Болты с шестигранной головкой выпускаются в трех исполнениях.

Исполнение 1 — без отверстий в головке и стержне;

Исполнение 2 - с отверстием для шплинта на нарезанной части стержня болта;

Исполнение 3 — с двумя отверстиями в головке болта (в них заводится проволока для соединения группы нескольких однородных болтов).

ГОСТ 7798—70 устанавливает основные размеры (таблица 9) наиболее распространенных в машиностроении болтов с шестигранной головкой (рисунок 99), нормальной точности.

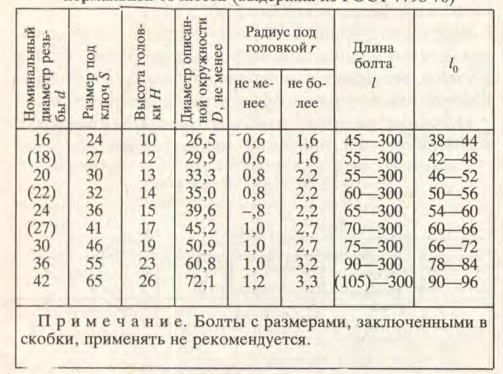

Таблица 9 — Размеры болтов (выдержка из ГОСТ 7798-70)

Размер (L) выбирается из ряда: 8; 10; 12; 14; 16; 20; 25; 30; 35; 40;45; 50; 55; 60; 65; 70; 75; 80; 90; 100; 110; 120, 130, 140....

Пример условного обозначения болта исполнения 1, диаметром резьбы d=12 мм, с крупным шагом резьбы, с полем допуска 6g, длиной l =60 мм, длиной резьбовой части l₀ = 30 мм, класса прочности 5.8, без покрытия:
