-построить по аксонометрическому изображению сварного изделия три проекции сварного соединения с необходимыми разрезами, размерами (приложение В);
- нанести условные обозначения сварных швов по ГОСТу 2.312-72;
- оформить сборочный чертеж и составить спецификацию.
Рекомендации к выполнению. По аксонометрическому изображению определить виды сварных соединений. Во всех случаях считать, что применяется ручная электродуговая сварка.
|
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
Основная литература.
1. Чекмарев, А.А. Инженерная графика: справ. материалы / А.А. Чекмарев, В.К. Осипов.- М.: Владос, 2002. – 416с.: ил. – (справочные материалы).- Библиогр.: с.408.
2. Чекмарев, А.А. Инженерная графика [Текст]: учебник для вузов/ А.А. Чекмарев. – 5-е издание., стер.-М.: Высш. шк., 2003.-365с.: ил.- Библиогр.: с.355.
3. Новичихина, Л.И. Справочник по техническому черчению [Текст]: /Л.И. Новичихина - Мн.: Книжный Дом, 2004.-320с.: ил. – Библиогр.: с. 311-312.
4. Левицкий, В.С. Машиностроительное черчение [Текст]: В.С. Левицкий Учеб. - М.: Высш. шк., 2004. - 436с.
|
|
|
5. Гордон, В. О.Курс начертательной геометрии [Текст]: учеб. пособие для втузов / В. О. Гордон, М. А. Семенцов-Огиевский; под ред. В. О. Гордона. - 26-е изд., стер. - М.: Высш. шк., 2004. - 272 с.: ил. - Библиогр.: с. 272. - ISBN 5-06-003518-2: 340-00.
6. Чекмарев, А. А. Начертательная геометрия и черчение [Текст]: учебник для вузов / А. А. Чекмарев. - 2-е изд., перераб. и доп. - М.: ВЛАДОС, 2005. - 471 с.: ил. - Библиогр.: с. 465 - 466. - ISBN 5-691-00217-1: 150-00.
Дополнительная литература.
1. Левицкий, В.С. Машиностроительное черчение [Текст]: В.С. Левицкий Учеб. - М.: Высш. шк., 2003. - 428с.
2. Попова, Г.Н. Машиностроительное черчение [Текст]: Справ./ Г.Н. Попова, С.Ю. Алексеев. - Л.: Машиностроение, 1986. - 446с.
3. Чекмарев, А.А., Справочник по машиностроительному черчению [Текст]: / А.А. Чекмарев, В.К. Осипов.- М.: Высш. шк., 1994. - 671с.
4. Федоренко, В.В. Машиностроительное черчение [Текст]: Справ. / В.В Федоренко, А.И. Шошин - Л.: Машиностроение, 1982. - 416с.
5. Анурьев, К.К. Основы конструирования [Текст]: Справочно-методическое пособие / К.К. Анурьев - В 2 кн. - М.: Машиностроение, 1988. Кн 1. - 540с.
6. Машиностроительное черчение [Текст]: / Г.П. Вяткин [и др.]; отв. ред. Г.П. Вяткин. - М.: Машиностроение, 1985.- 338с.

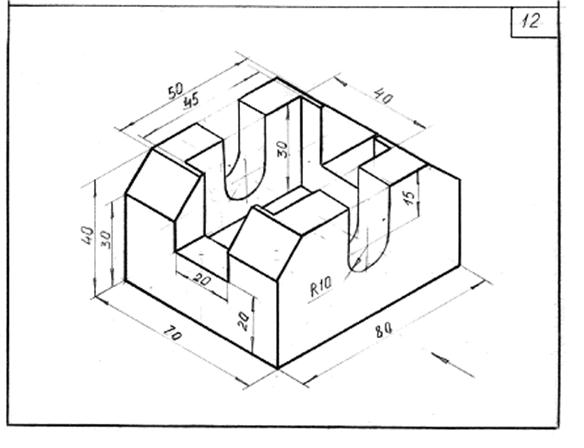

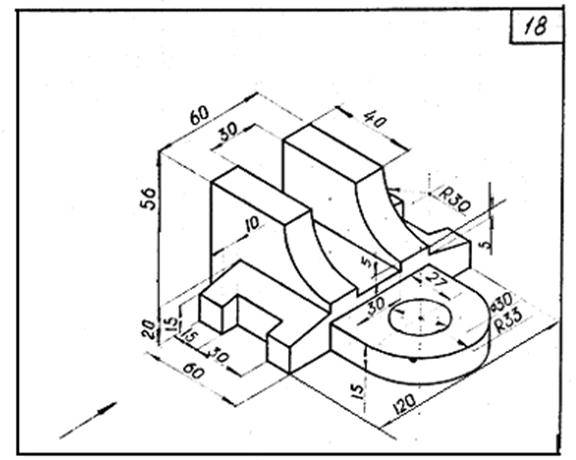

Приложение А
(обязательное)

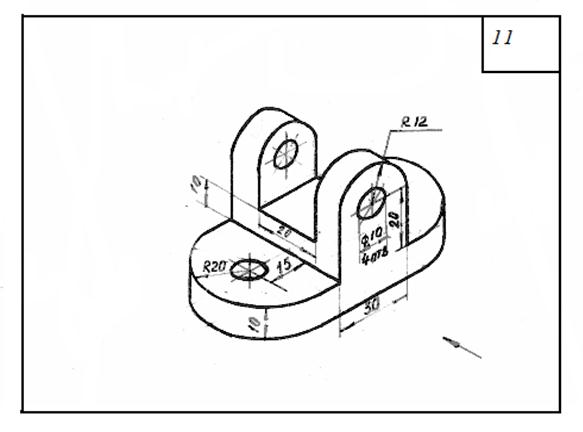

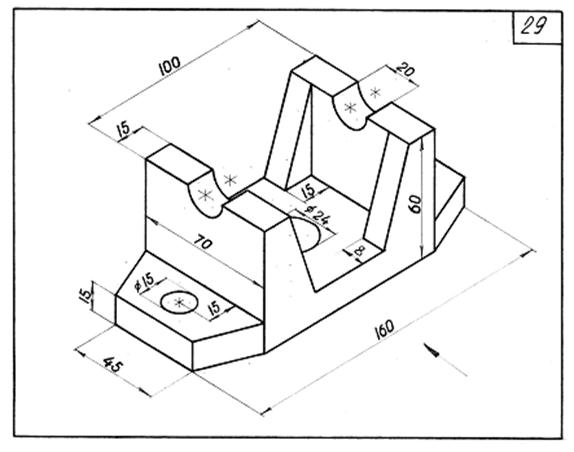

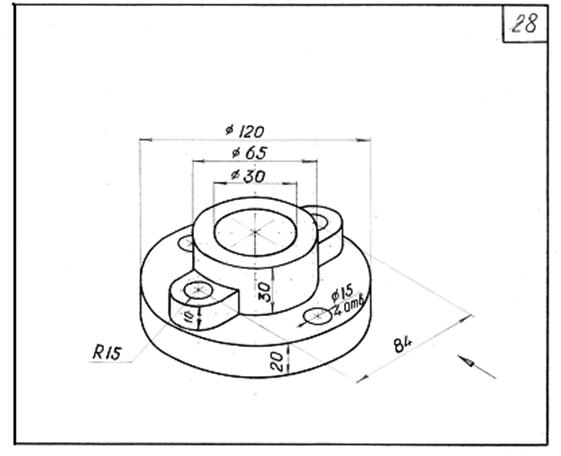

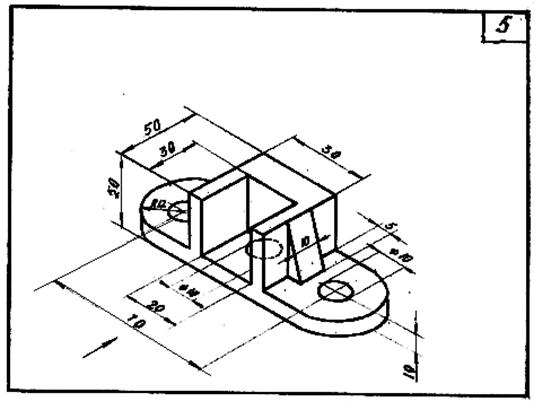

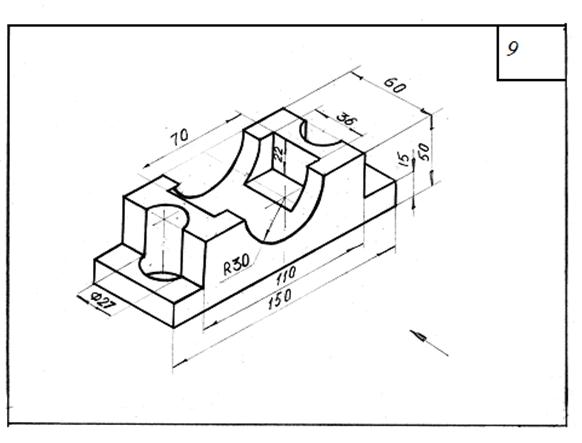

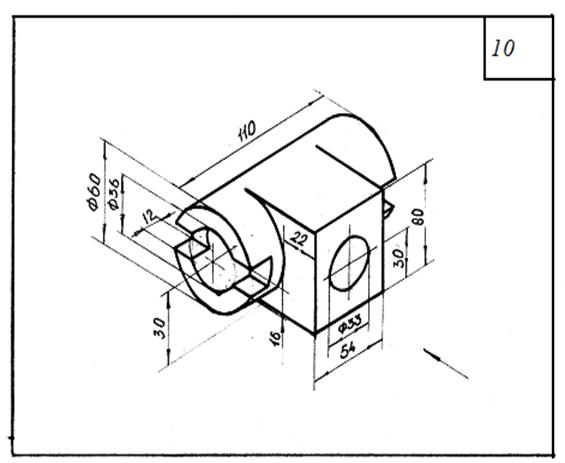

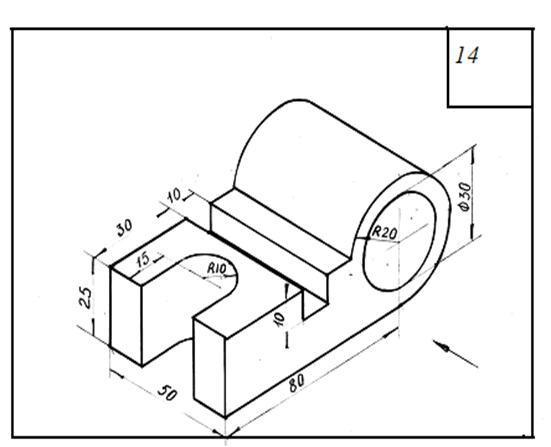

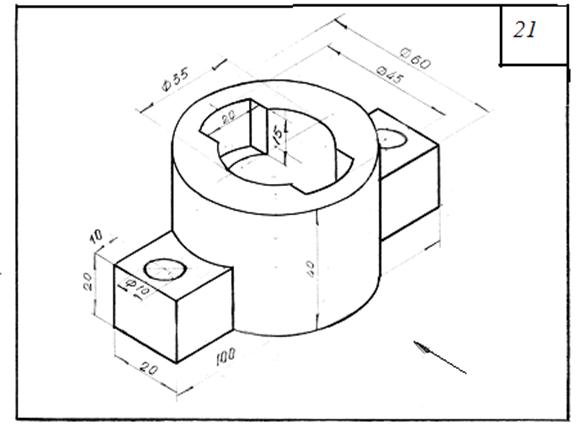

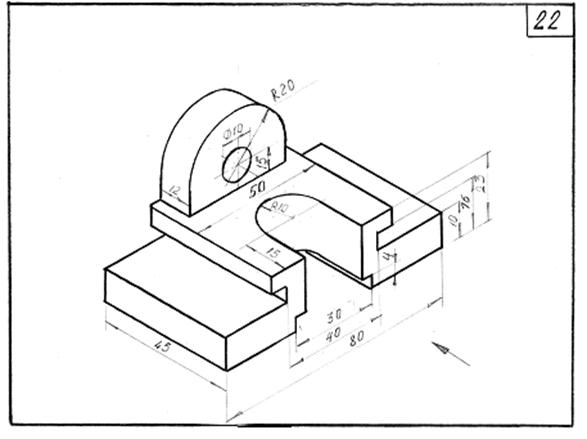

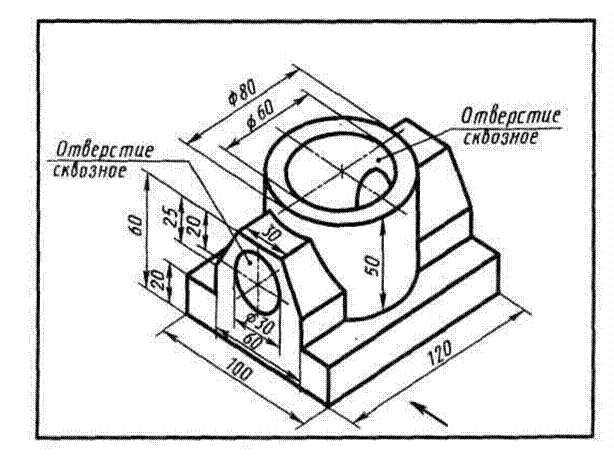

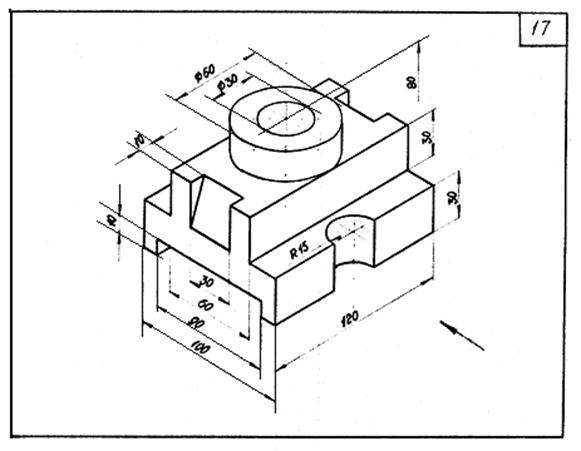

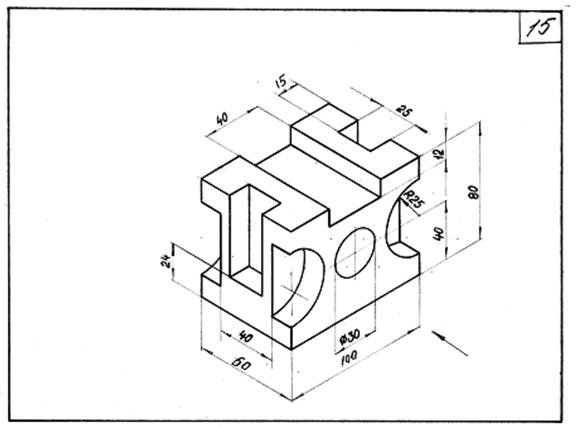

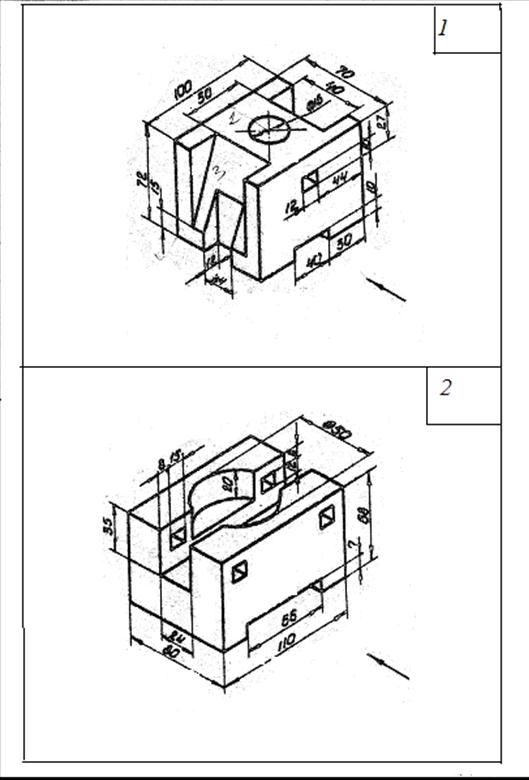

Варианты заданий по теме:

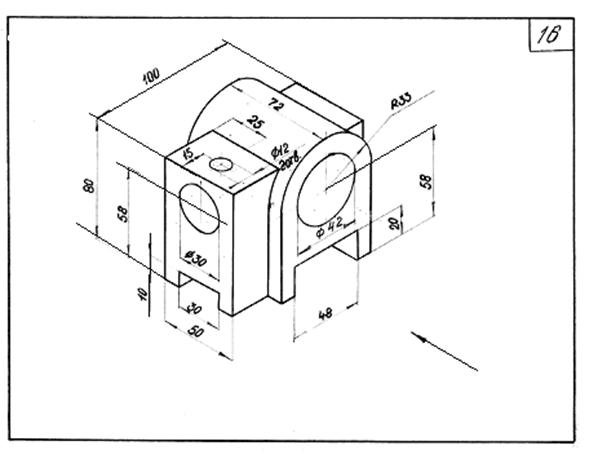

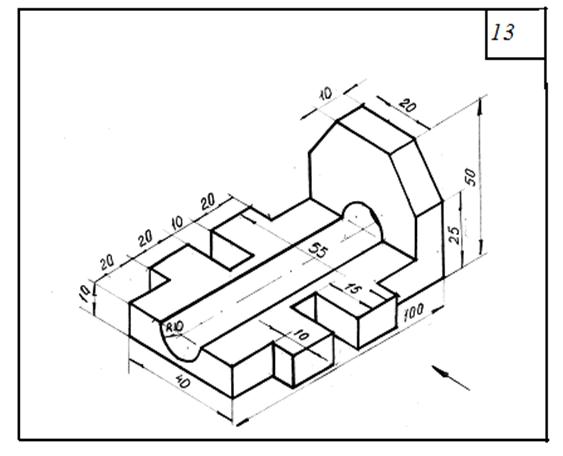

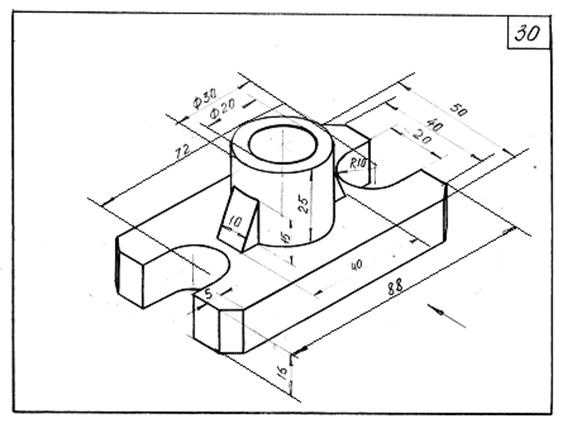

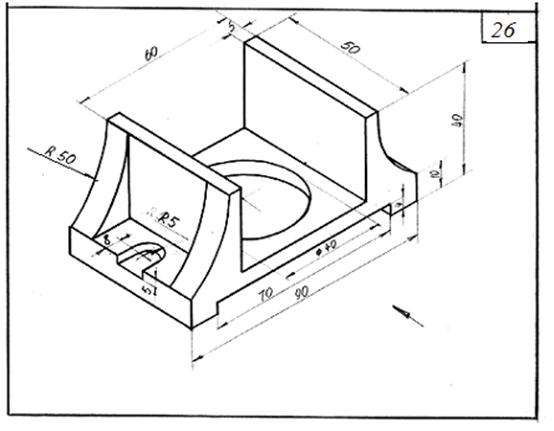

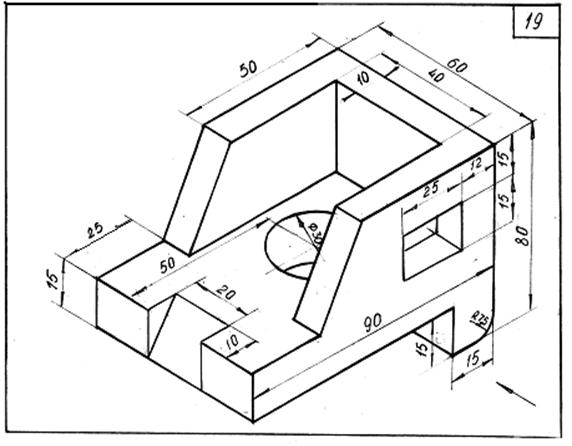

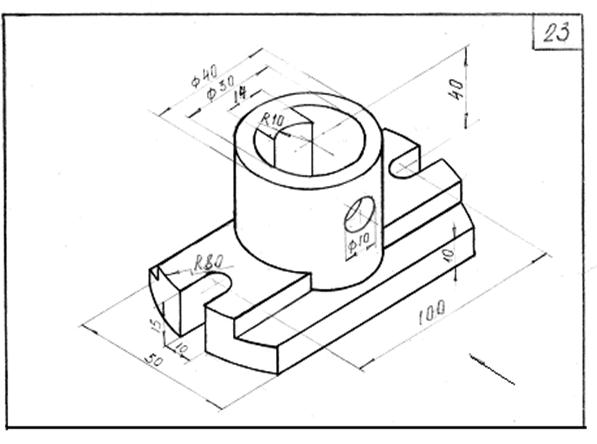

«Построение трех видов по наглядному изображению предмета»

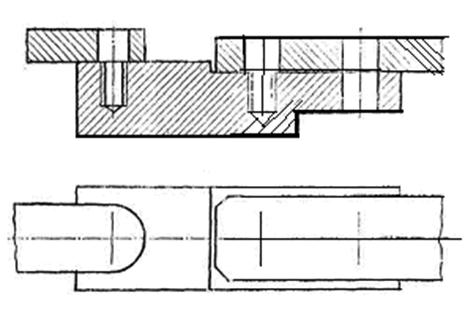

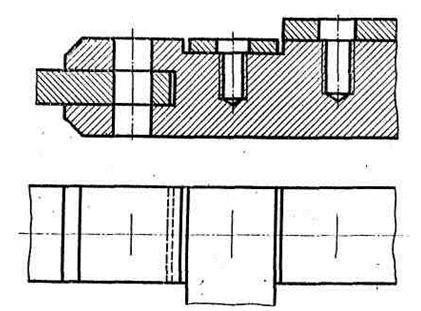

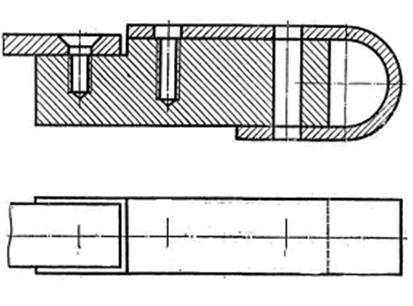

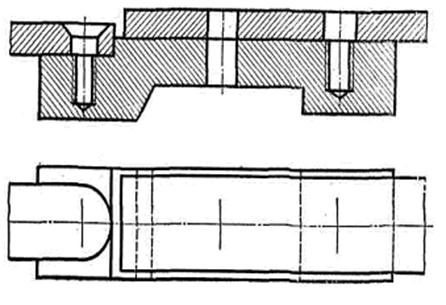

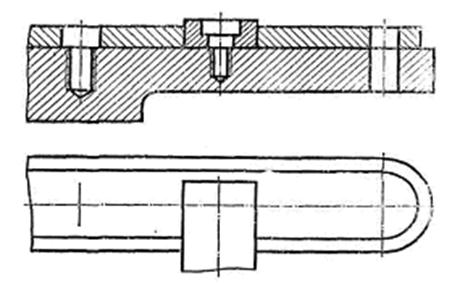

Приложение Б
(обязательное)

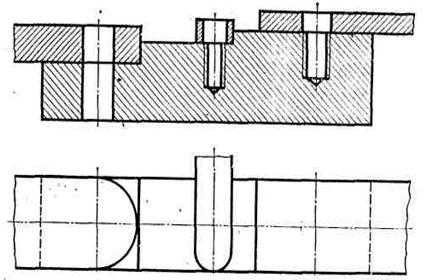

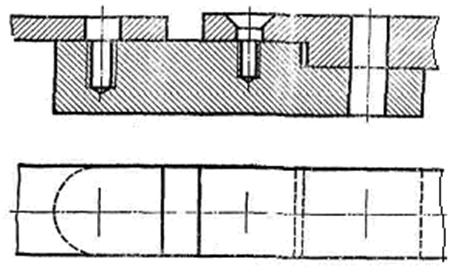

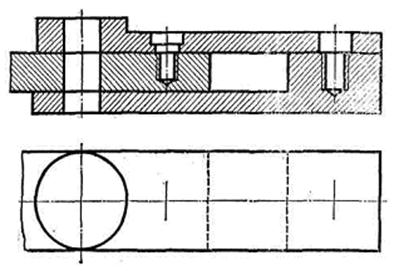

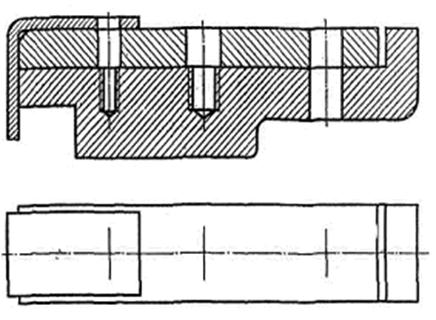

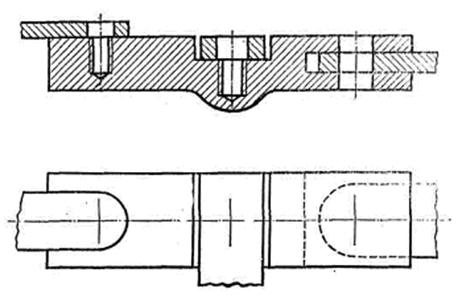

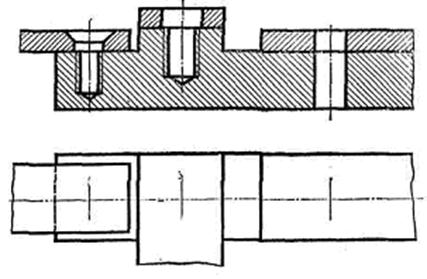

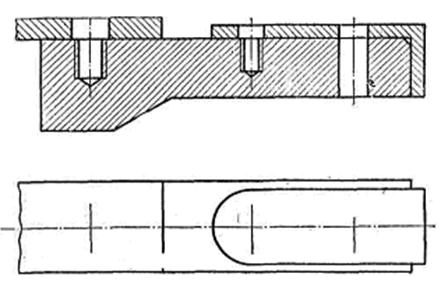

Варианты заданий по теме:

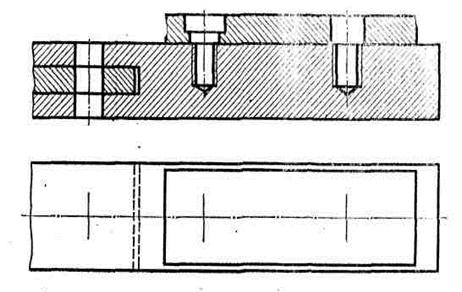

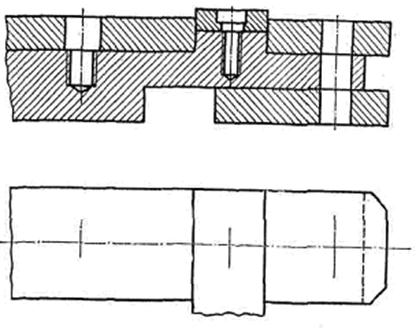

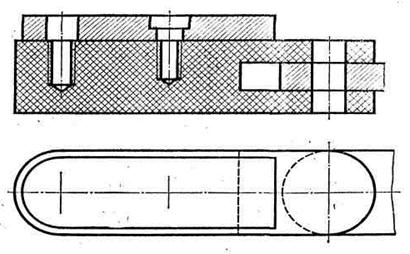

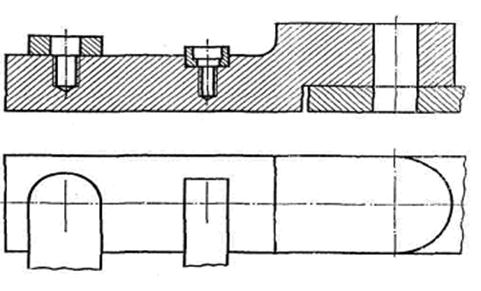

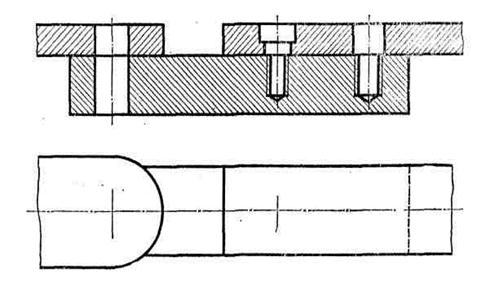

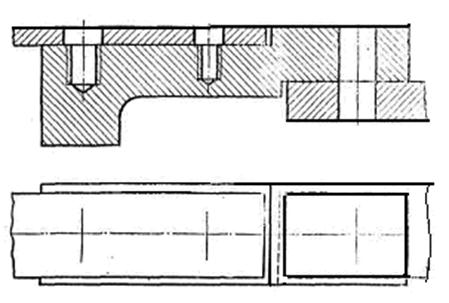

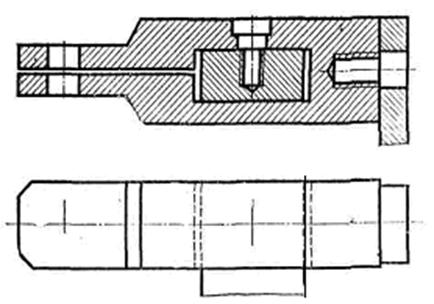

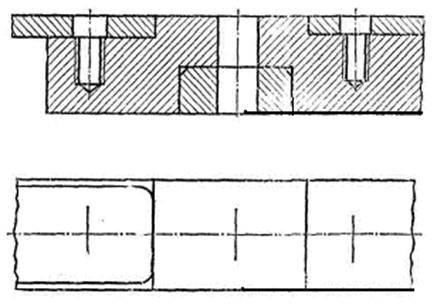

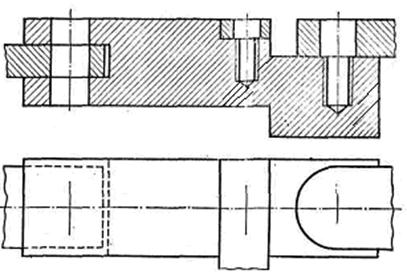

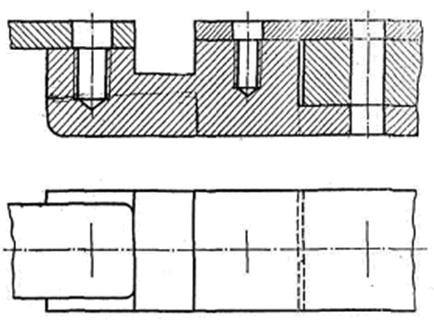

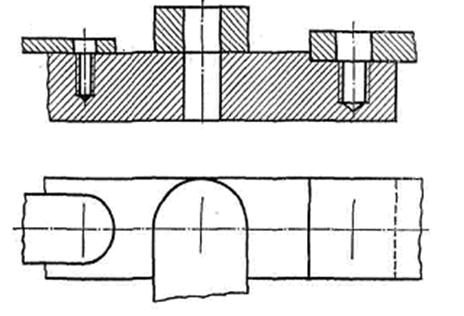

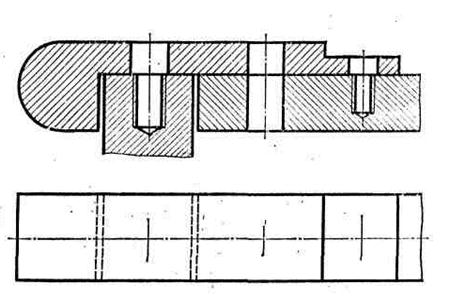

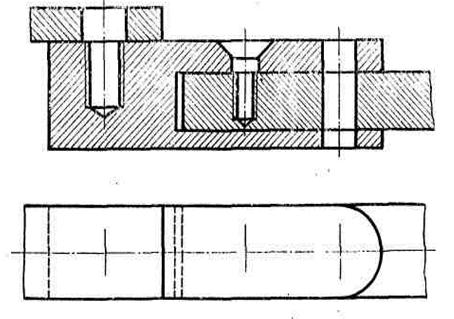

«Упрощенное изображение резьбовых соединений»

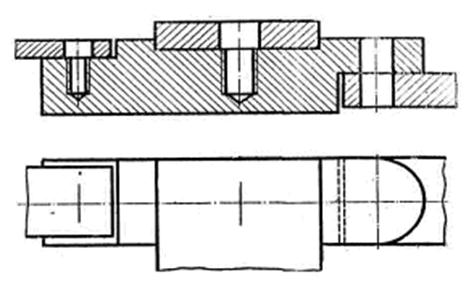

Вариант 1
Выполнить соединения
Болтом М12 (ГОСТ 7798—70),
винтом М8 (ГОСТ 1491—80),
шпилькой М10 (ГОСТ 22036—76).
|
|
|

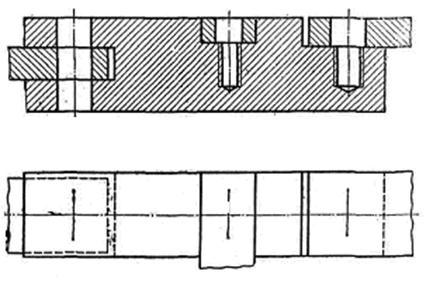

Вариант 2
Выполнить соединения
Шпилькой М10 (ГОСТ 22040—76),
винтом М8 (ГОСТ 1491—80),
болтом М12 (ГОСТ 7798—70).
Вариант 3
Выполнить соединения
Шпилькой М10 (ГОСТ 22036—76)
болтом М12 (ГОСТ 7798—70),
винтом М8 (ГОСТ 1491—80).
Вариант 4
Выполнить соединения
Болтом М12 (ГОСТ 7798—10),
винтом М8 (ГОСТ 1491—80),
шпилькой М10 (ГОСТ 22038—76).
Вариант 5
Выполнить соединения
Болтом М12 (ГОСТ 7796—10),
винтом М10 (ГОСТ 1491—80),
шпилькой М10 (ГОСТ 22036—76).
Вариант 6
Выполнить соединения
Шпилькой М10 (ГОСТ 22038—76),
винтом М8 (ГОСТ 17475—80),
болтом М12 (ГОСТ 7798—70).
Вариант 7
Выполнить соединения
Болтом М12 (ГОСТ 7798—70)
винтом М8 (ГОСТ 1491—80),
шпилькой М10 (ГОСТ 22036—76).
Вариант 8
Выполнить соединения
Болтом М12 (ГОСТ 7798—70),
винтом М8 (ГОСТ 1491—80),
шпилькой М10 (ГОСТ 22034—76)
Вариант 9
Выполнить соединения
Болтом М12 (ГОСТ 7798—70),
винтом М8 (ГОСТ 1491—80),
шпилькой М10 (ГОСТ 22032—76).
Вариант 10
Выполнить соединения
Винтом М8 (ГОСТ 17475—80),
болтом М12 (ГОСТ 7798—70),
шпилькой М10 (ГОСТ 22038—76).
Вариант 11
Выполнить соединения
Болтом М12 (ГОСТ 7798—70),
винтом М8 (ГОСТ 1491—80),
шпилькой М10 (ГОСТ 22036—76).
Вариант 12
Выполнить соединения
Болтом М12 (ГОСТ 7798—70),
винтом М8 (ГОСТ 1491—80),
шпилькой М10 (ГОСТ 22036—76).
Вариант 13
Выполнить соединения
Шпилькой М10 (ГОСТ 22038—76),
винтом М8 (ГОСТ 1491—80),
болтом М12 (ГОСТ 7798—66).
Вариант 14
Выполнить соединения
Шпилькой М10 (ГОСТ 22034—76),
винтом М8 (ГОСТ 17475—80),
болтом М12 (ГОСТ 7798—70).
Вариант 15
Выполнить соединения
Винтом М8 (ГОСТ 17475—80),
шпилькой М10 (ГОСТ 22036—76),
болтом М12 (ГОСТ 7798—70).
Вариант 16
Выполнить соединения
Винтом М8 (ГОСТ 1491—80),
шпилькой М10 (ГОСТ 22032 76),
болтом М12 (ГОСТ 7798—70).
Вариант 17
Выполнить соединения
Шпилькой М10 (ГОСТ 22034—76),
болтом М12 (ГОСТ 7798—70),
винтом М8 (ГОСТ 1491—80).
Вариант 18
Выполнить соединения
Шпилькой М10 (ГОСТ 22034—76),
винтом М8 (ГОСТ 1491—80),
болтом М12 (ГОСТ 7798—70).
Вариант 19
Выполнить соединения
Шпилькой М10 (ГОСТ 22032—76)
винтом М8 (ГОСТ 1491—80),
болтом М12 (ГОСТ 7798—70).
Вариант 20
Выполнить соединения
Шпилькой М10 (ГОСТ 22032—76),
винтом М8 (ГОСТ 1491—80),
болтм М12 (ГОСТ 7798—70).
Вариант 21
Выполнить соединения
Винтом М8 (гост 1491—80),
шпилькой М10 (ГОСТ 22032—76),
болтом М12 (ГОСТ 22032—76).
Вариант 22
Выполнить соединения
Винтом М8 (ГОСТ 1591—80),
шпилькой М10 (ГОСТ 22070—76),
болтом М12 (ГОСТ 7798—70).
Вариант 23
Выполнить соединения
Винтом М8 (ГОСТ 17475—80),
шпилькой М10 (ГОСТ 22070—76),
болтом М12 (ГОСТ 7798—70).
Вариант 24
Выполнить соединения
Шпилькой М10 (ГОСТ 22034—76),
винтом М8 (ГОСТ1491—70),
болтом М12 (ГОСТ 7798—70).
Вариант 25
Выполнить соединения
Болтом М12 (ГОСТ 7798— 70),
винтом М8(ГОСТ 1491 —60),
шпилькой М10 (ГОСТ22034—76).
Вариант 26
Выполнить соединения
Винтом М8 (ГОСТ 17475—80),
шпилькой М10 (ГОСТ 22070—76),
болтом М12 (ГОСТ 7798—70).
Вариант 27
Выполнить соединения
Шпилькой М10 (ГОСТ 22034—76),
винтом М8 (ГОСТ1491—70),
болтом М12 (ГОСТ 7798—70).
Вариант 28
Выполнить соединения
Шпилькой М10 (ГОСТ 22034—76),
винтом М8 (ГОСТ1491—70),
болтом М12 (ГОСТ 7798—70).
Вариант 29
Выполнить соединения
Винтом М8 (ГОСТ 1491 — 72),
болтом М12 (ГОСТ 7798 — 70),
шпилькой М10 (ГОСТ 22034 — 76).
Вариант 30
Выполнить соединения
Винтом М8 (ГОСТ 17475—80),
болтом М12 (ГОСТ 7798—70),
шпилькой М10 (ГОСТ 22036–76)

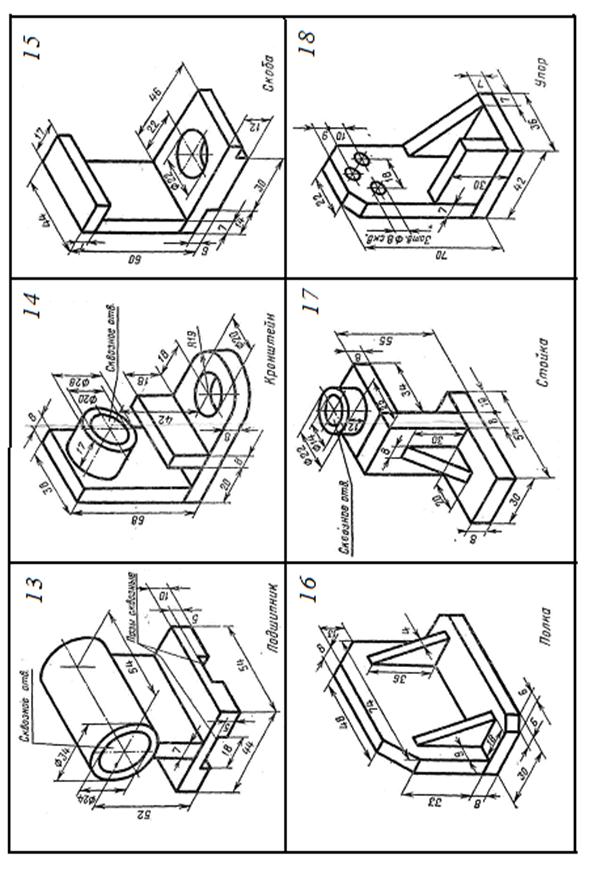

Приложение В
(обязательное)
Варианты заданий по теме: «Сварные соединения»
