Приведем пример расчета молочно-товарной фермы

Производим определение центра электрических нагрузок.

Для определения центра нагрузки объекта проектирования, в нём нужно построить диагонали, место пересечения диагоналей и будет центром нагрузки. Для других объектов делаем аналогично. Для того чтобы найти центры нагрузок объектов, опускаем перпендикуляры на оси Х и Y и полученные значения заносим в таблицу 3.

Чтобы найти место расположения ТП нужно рассчитать по данным значений таблицы 3 и по дневному максимуму нагрузок.

Определяем количество ТП по эмпирической формуле 5:

Плотность нагрузки объекта:

Принимаем одну ЗТП для производственных объектов, относящихся к первой категории надежности по электроснабжению. Можно принять одну КТП для сезонного объекта (агрегата приготовления витаминной муки – объект №4), но в данном примере очень мало объектов и мы останавливаем свой выбор на одной ЗТП двухтрансформаторной.

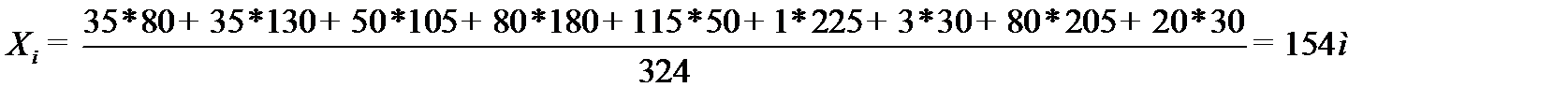

Определяем центр нагрузки производственной ТП по формулам:

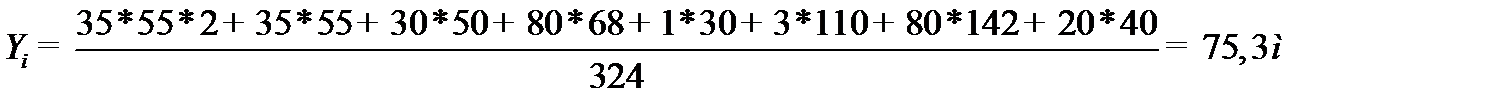

Определяем координаты ТП:

Принимаем координаты производственной ТП: X= 154м; Y=95м.

Так как вокруг коровника возможно на плане спроектирована выгульная площадка для животных. Расположение ТП корректируем по месту с учетом возможности подхода линии высокого напряжения и выхода линий низкого напряжения. Это место должно быть свободным от застроек и дорог.
