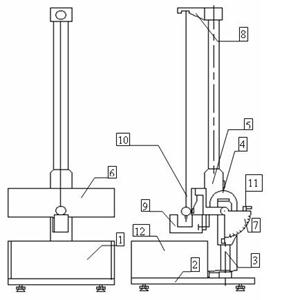

Прибор ФПМ-07 представлен на рис. 15.9. К основанию 2, оснащенному четырьмя ножками с регулируемой высотой, прикреплен миллисекундомер 1. В основании закреплена труба 3, на которой смонтирован корпус 4 с червячной передачей. Посредством оси червячная передача соединена с кронштейном 5, на котором прикреплены шкалы 6 и 7. В кронштейне закреплена колонка 8, на которой подвешен на нити шар с прерывателем света 9. В кронштейн по направляющим устанавливаются образцы 10.
Для наклона прибора используется вороток 11. К кронштейну 5 прикреплен фотоэлектрический датчик 12. Отвинчивая шар от прерывателя света, заменяют его новым. Фотоэлектрический датчик соединен с миллисекундомером.
На лицевой панели миллисекундомера находятся следующие элементы управления: СЕТЬ – выключатель сети. Нажатие этой клавиши включает напряжения питания. Это фиксируется визуально свечением цифровых индикаторов (высвечивает цифру нуль) и свечением лампочки фотоэлектрического датчика.
СБРОС – сброс измерителя. Нажатие клавиши вызывает сброс напряжения со схем миллисекундомера и генерирование сигнала разрешения на измерение.
СТОП – окончание измерения. Нажатие клавиши вызывает генерирование сигнала разрешения на окончание процесса счета.
На задней стенке миллисекундомера размещены входное гнездо, служащее для подключения фотоэлектрического датчика, и заземляющий зажим.
