Для проветривания горизонтальных и наклонных тупиковых вырабо-ток и вертикальных стволов при их проходке следует принимать вентиля-торы, аэродинамические характеристики которых приведены в приложе-нии Б.
Предварительный выбор вентилятора производится путем совмеще-ния расчетного режима его работы (Qвр, hвр) с графиками аэродинамиче-ских характеристик вентиляторов приведенных в Приложение Б. Для про-ветривания следует принимать вентилятор, аэродинамическая характери-стика которого проходит через расчетную точку (Qвр, hвр) или лежит вы-
| Q вмп ≥ Q п |
ше ее (расчетная точка должна попасть в область работы выбранного вен-тилятора). Если расчетные параметры выходят за пределы области про-мышленного использования вентилятора, то выбирается более мощный вентилятор.
Для определения фактической подачи вентилятора выбранного вен-тилятора необходимо построить и нанести аэродинамическую характери-стику трубопровода на график аэродинамических характеристик вентиля-тора. Построение характеристики трубопровода производится в следую-щем порядке
|
|
|
1. Задаваясь последовательно значениями Qз.п – 1, 2, 3 …. м3/с и т.д., определяются соответствующие значения Qв и hв (результаты расчетов представляются в виде таблицы 7);
| Таблица 7 | ||||||||
| Аэродинамическая характеристика трубопровода | ||||||||
| Qз.п.,м3/с | …. | n | ||||||
| kуг.тр | kуг.тр1 | kуг.тр2 | kуг.тр3 | kуг.тр4 | …. | kуг.тр n | ||
| Q,м3/с | Qв1 | Qв2 | Qв3 | Qв4 | …. | Qв n | ||
| в | ||||||||
| h, даПа | h1 | h2 | h3 | h4 | …. | h n |
2. Используя оси координат (h – Qв), на характеристику выбранного вентилятора наносятся точки с соответствующими координатами (hi, Qi) и соединяются плавной кривой (рис.3, кривая 1).
3. На кривую 1 наносится точка (В), характеризующая расчетные ве-личины депрессии и подачи вентилятора (Qвр, hвр).
4. Координаты точки пересечения (точка А) характеристик трубо-провода с вышележащей рабочей характеристикой вентилятора (кривая 2) определяют фактический режим работы вентилятора (hф, Qф).
5. Описывается выбранный вентилятор (указывается его тип, угол установки лопаток и рабочие параметры).
После выбора ВМП и трубопровода производится проверка расхода воздуха в устье тупиковой выработки Qп.р по достаточности его для раз-бавления метана до допустимой концентрации, для чего должно соблю-
даться условие:.
Если условие не соблюдается, то значение подачи вентилятора при-нимается равным Qп, что позволит разбавить метан в устье проходимой выработки до безопасной концентрации.
|
|
|

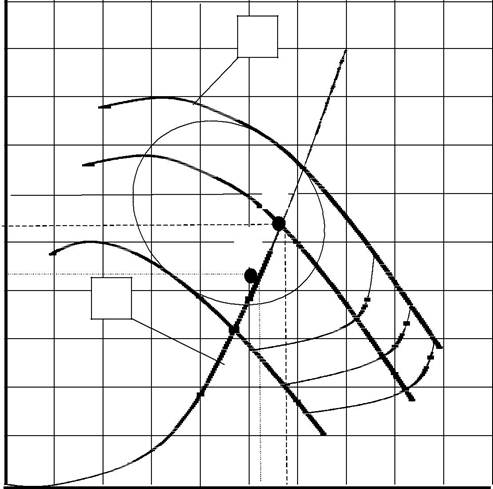

| В соответствии с требованиями действующих Правил безопасности | ||||
| вентилятор для проветривания проходимой тупиковой выработки может | ||||
| устанавливаться в выработке, проветриваемой общешахтным вентилято- | ||||
| ром, только при выполнении условия Q вс ≥1,43⋅ Q вмп.. | , где Qвс – расход воз- | |||
| духа в выработке у всаса вентилятора местного проветривания, м3/мин. | ||||
| h, да- | ||||
| Па | ||||
| В | ||||
| hф | А | |||
| hр | ||||
| Qр | Qф | Q, м3/с | ||
| Рис.3 Определение режима работы вентилятора | ||||
| 1 – аэродинамическая характеристика трубопровода | ||||
| 2 – аэродинамическая характеристика вентилятора |
