Столбчатые фундаменты устраивают под отдельные опоры. Под колонны каркаса выполняют фундаменты стаканного типа (рис. 3,а), которые могут быть сборными и монолитными. Увеличение размеров подошвы сборных фундаментов осуществляется за счет дополнительных фундаментных плит. При необходимости более глубокого заложения фундаментов применяется подбетонка из бетона класса В7,5 с размерами на 200 мм больше размера фундамента.

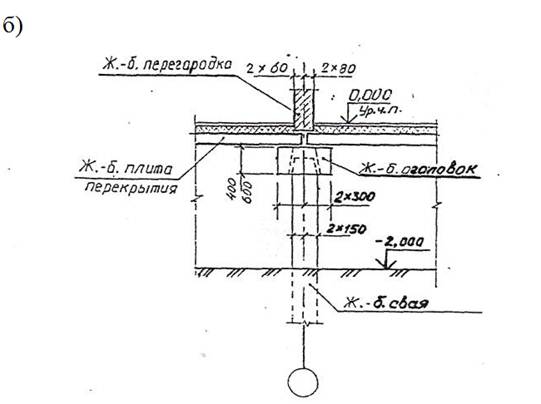

Рис. 2. Конструктивные решения свайных фундаментов а) с монолитным железобетонным ростверком; б) безростверковый свайный фундамент (со сборным железобетонным оголовком)

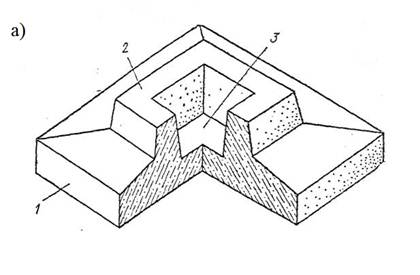

Рис. 3. Столбчатые фундаменты а) сборные железобетонные стаканного типа; б) детали фундаментов крайнего ряда колонн;
1 - ступень фундамента; 2-подколонник; 3-гнездо фундамента.
Для опирания стен из кирпича или панелей применяются железобетонные балки цоколя и фундаментные балки. Фундаментные балки опираются на бетонные столбики -подбетонку.
Применение фундаментной или цокольной балки зависит от отметки уровня земли высоты цоколя.
|
|
|
Под фундаментные балки предусматривается подсыпка из шлака или керамзита для утепления пола и для защиты от воздействий пучинистого грунта (рис. 36).
По верху фундаментных балок предусматривается гидроизоляционный и выравнивающий слой из цементно-песчаного раствора.
