Наименование | Рекомендуемая марка, тип прибора | Назначение |
Весы аналитические | АДВ-200 | Взвешивание фильтров |
Аллонж для фильтра | ИРА-Зап, ИРЛ-Зоа | Отбор пробы аэрозоля на фильтр |
Аспирационный прибор | Воздуходувки, эжекторы, электропылесосы и насосы | Протягивание воздуха через фильтр |
Расходометр | Реометры, ротаметры РС-3, РС-5 и газовые счетчики | Определение объема протянутого воздуха |
Регулятор скорости | Зажим или кран | Регулирование скорости воздуха |
Часы или секундомер | С секундной стрелкой | Определение продолжительности отбора пробы |
Штатив | Лабораторный | Крепление аллонжа |
Эксикатор вакуумный | ЭВ (ОСТ НКТП -4299) | Подсушивание фильтров |
Пинцет | Аналитический | Работа с фильтром |
Комплект фильтров в обойме | АФА-ВП-20, АФА-ВП-10 | Улавливание аэродисперсных примесей |
Резиновый шланг | Диаметром до 10 мм | Соединение аппаратуры при отборе проб |
Барометр-анероид | БАММ | Измерение давления воздуха |
Термометр | Со шкалой до 100° С | Измерение температуры воздуха |
ние работы установки и проверяют плотность герметизации в местах соединения, особенно на участке между аллонжем и расходомером. Затем из обоймы вынимают комплект фильтра, вставляют его в аллонж и закрепляют накидной прижимной гайкой. После этого включают аспирационный прибор, устанавливают регулировочным краном-вентилем определенную скорость потока воздуха и производят отбор пробы, включив одновременно с аспирационным прибором секундомер. Регулировочный кран-вентиль обычно находится в тройнике перед аспирационным прибором. В результате разрежения (вакуума), создаваемого аспирационным прибором, воздух начнет фильтроваться через ткань фильтра АФА, оставляя на нем мельчайшие частички исследуемого аэрозоля. Масса фильтра начнет увеличиваться.
Скорость отбора пробы устанавливают с учетом степени запыленности воздуха и технических возможностей аспиратора, но не выше 100 л/мин. При скоростях 30—100 л/мин в аллонже за фильтром устанавливают опорную сетку, предотвращающую разрыв фильтра. По окончании отбора пробы выключают аспиратор и секундомер.

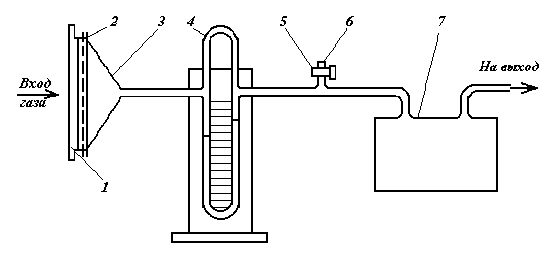

Рис. 3.2. Схема установки для отбора проб воздуха: 1 - прижимная гайка; 2 - фильтр АФА; 3 - фильтродержатель (аллонж); 4 - расходомер; 5 - регулировочный кран; 6 - тройник; 7 - аспиратор |
В течение всего времени отбора пробы с помощью регулировочного вентиля аспиратора поддерживают постоянную объемную скорость потока воздуха. Необходимость такой корректировки обусловлена увеличением сопротивления материала фильтра воздушному потоку по мере накопления пыли на нем, а также возможным колебанием напряжения в сети. Обе эти причины могут вызывать отклонения в показаниях реометра против первоначально установленной скорости потока воздуха. Продолжительность отбора проб выбирают в зависимости от запыленности и скорости потока (табл. 3.3).
Т а б л. 3.3.
