Расчет изоляции от воздушного шума двойных ограждений

Рис. 6.3.Схема двойного ограждения

Расчет звукоизоляции двойного ограждения из двух одинаковых плоских панелей, связанных между собой примыкающими к ним конструкциями (рис.6.3), производится в следующем порядке.

1.Сначала строят частотную характеристику звукоизолирующей способности R (рис.3а) одной панели проектируемого ограждения.

2.Для построения частотной характеристики дополнительной звукоизоляции вычисляется частота f₀, Гц, по формуле

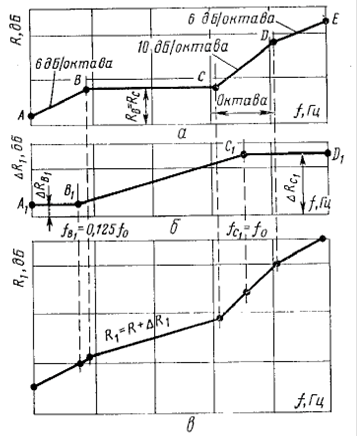

Рис.6.4 Частотная характеристика изоляции двойного ограждения от воздушного шума

, (4)

где g₁, g₂ – объемная масса материала соответственно панелей раздельного ограждения и боковых конструкций (перекрытий или стен), примыкающих к более длинной стороне раздельного ограждения, кг/м³;

h₁, h₂ – толщина соответственно одной панели раздельного ограждения и примыкающей к раздельному ограждению боковой конструкции, см;

С₁ – скорость продольной волны в панели раздельного ограждения, см/с;

d – толщина воздушного промежутка раздельного ограждения, см (рекомендуется d ³ 5 см).

Таблица 6.2

Данные о скорости распространения продольных звуковых волн

в различных материалах

3.По данным табл.6.3 находят значения DR_B1 и DR_С1, а также соответствующие им частоты - f _B1 и f _C1,по которым определяют положения точек В₁ и С₁.

Таблица 6.3

Координаты точек В₁ и С₁ для построения частотной характеристики дополнительной звукоизоляции раздельного ограждения от воздушного звука

4.Затем строят частотную характеристику дополнительной звукоизоляции DR₁ ограждения из трех прямолинейных участков А₁ В₁, В₁ С₁, С₁ D₁ (рис.6.3б).

Для этого точки В₁ и С₁ соединяют прямой линией, из точки В₁ влево проводят горизонтальную прямую В₁ А₁, а из точки С₁ вправо – горизонтальную прямую С₁ D₁.

5.Полученные значения R и DR₁ суммируют в диапазоне 100...3200 Гц и строят график прямой R₁ = R + DR₁ звукоизоляции двойного ограждения от воздушного шума (рис.6.3в).
