Порядок выполнения работы. 2.1 Макет лабораторной работы (см

2.1 Макет лабораторной работы (см. рис. 12.1) включает в себя: полевой транзистор VT, цепочку автоматического смещения R_u, C_u, резистор R3 для передачи напряжения смещения на затвор, разделительные конденсаторы С1 и С2, резистор в цепи стока Rc и нагрузки Rн.

Для исследования усилительного каскада используется звуковой генератор, цифровой вольтметр и осциллограф.

Данные каскада: КП303Г:

Rн=6.2 кОм; Rг=10 кОм; R3=470 кОм; Rc=3 кОм; Ru=300 Oм; С1=0.1 мкФ; С2=3.3мкФ; Сu=15мкФ; Eс=15В.

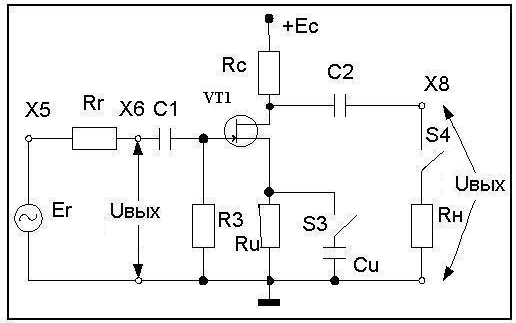

Рисунок 12.1 - Макет лабораторной работы усилительного каскада на полевом транзисторе.

2.2 Исследование усилительного каскада

2.2.1 Снять и построить передаточные характеристики усилителя. Выполняется в полном соответствии с пунктом 2.2.1 предыдущей лабораторной работы за исключением используемых контрольных точек- вместо Х2, Х4→Х6, Х8 и кнопок - вместо S1,S2→S3, S4.

2.2.2 Этот пункт выполняется в полном соответствии с п.2.2.2 предыдущей лабораторной работы за исключением: вместо Х2,Х4→Х6, Х8, S1,S2→S3, S4.

Поскольку в этом усилители при максимальном значении Е_г максимальное значение U_{вх мах} не вызывает искажений выходного сигнала,то U_{вх const} может быть принято U_{вх const}=0.5 U_{вх мах}, все остальное как в пункте 2.2.2.

2.2.3.1 Этот подпункт выполняется в полном соответствии с этим же подпунктом предыдущей лабораторной работы за исключением: нажать кнопки S3 вместо S1 и S4 вместо S2,а измерения Е, U_вх и U_вых производить соответственно в контрольных точках Х5,Х6 и Х8 и по полученным значениям определить К_u усилителя.

2.2.3.2 Этот подпункт выполняется в полном соответствии с подпунктом 2.2.3.1 и 2.2.3.2 предыдущей лабораторной работы и замечаниями 2.2.3.1 настоящей лабораторной работы, а по полученным данным определить К_u усиителя.

2.2.3.3 На основе полученных в подпунктах 2.2.3.1 и 2.2.3.2 данной лабораторной работы значений K_I и K_u определить К_р усилителя.

2.2.3.4 На основе значений параметров, полученных в подпункте 2.2.3.1 настоящей лабораторной работы определить Rвх усилителя, используя формулы этого же подпункта предыдущей лабораторной работы.

2.2.3.5 Подпункт выполняется в полном соответствии с подпунктом 2.2.3.5 предыдущей лабораторной работы с добавлением измерений выходного напряжения при отжатой кнопке S4 в контрольной точке Х8 и по полученным значениям определить R_вых усилителя по формуле этого же подпункта предыдущей работы.

2.2.4 Пункт выполняется в полном соответствии пунктом 2.2.4 предыдущей лабораторной работы за исключением: вместо S1 нажать кнопку S3, а вместо S2 нажать и отжать кнопку S4, получить искомые значения K_u и K_{u xx}, а по ним построить соответствующие характеристики усилительного каскада.

2.2.5 По полученным в пункте 2.2.4 данным настоящей лабораторной работе определить коэффициент искажений М_н и М_в, используя формулы предыдущей лабораторной работы.

2.2.6 Теоретически рассчитать значения исследуемых параметров усилителя, сравнить их с экспериментальными и объяснить полученные расхождения.
