Приборы для измерения влажности воздуха

Для измерения влажности применяется психрометры, которые состоят из двух ртутных термометров: сухого и влажного. Резервуар влажного термометра окутан марлей или другой гигроскопической материей, конец которой опущен в воду. За счет испарения влаги температура на влажном термометре понижается. Отличие в показаниях влажного и сухого термометров тем больше чем меньше относительная влажность и обусловлено отводом тепла от влажного термометра за счет испарения влаги. Только при относительной влажности равной 100% показания термометров совпадают.

Относительную влажность определяют по выведенным формулам пересчета или номограмме, зная показания холодного и влажного термометров.

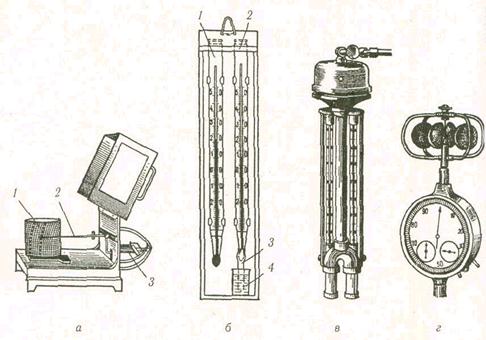

Рис. 2.2.2. Приборы для измерения параметров микроклимата

а — термограф: 1.— барабан; 2 — указатель; 3 — пластина биметаллическая;

б — психрометр Августа: 1 — «сухой» термометр; 2 — «влажный»

термометр;

3 — марля; 4 — кювета с водой; в — аспирационный психрометр;

г — чашечный анемометр.

Для прямого определения относительной влажности используют гигрометры, принцип работы которых основан на способности человеческого волоса, изменять свою длину во влажном и сухом воздухе. Для регистрации изменения относительной влажности во времени используют самопишущие приборы и гигрографы.

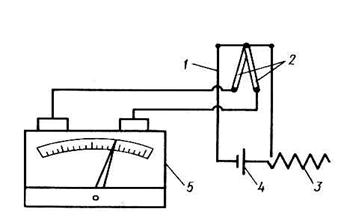

Рис. 2.2.3. Термоанемометр:

1 – датчик; 2 – термопара; 3 – реостат; 4 – батарея нагрева; 5 –гальванометр.
