Пониженное (малое напряжение)

Одной из мер электробезопасности является применение пониженного напряжения с учетом возможной работы оборудования, приборов, аппаратуры. Так при работе всей осветительной техники применяется напряжение не выше 127/220 В. А при работе с переносным электроинструментом, а также с ручными переносными светильниками - напряжение 36 или 42 В. В помещениях с повышенной электробезопасностью, особо опасных и взрывопожароопасных помещениях, напряжение не должно превышать 12 В.

Источниками малого напряжения (12, 24, 36 и 42В) могут быть аккумуляторные батареи, понижающие трансформаторы, преобразователи частот.

При этом применение автотрансформаторов, реостатов для понижения напряжения запрещается из-за связи сетей малого и высокого напряжения.

Для снижения опасности применения понижающих трансформаторов вторичную обмотку и корпус трансформатора заземляют или проводят зануление.

Защитное заземление, зануление

Безопасная работа с электроустановками обеспечивается устройством заземления, зануления (в сетях до 1000В) и защитного отклонения.

Область применения

Согласно ГОСТ 12.1. 013-80 и ГОСТ 12.1.030-80 «Электробезопасность. Защитное заземление, зануление», ГОСТ 12.1.019-79 «Электробезопасность. Общие требования и номенклатура видов защиты», заземление или зануление следует выполнять:

- при номинальном напряжении 380В и выше переменного тока, 440В и выше постоянного тока в сетях электроустановок в любых помещениях (в том числе, помещения без повышенной опасности);

- при номинальном напряжении 36В и выше (по ГОСТ 12.1.013-80), 42В и выше (по ГОСТ 12.1.030-81) переменного тока и 110В и выше постоянного тока электроустановок в помещениях с повышенной опасностью и особо опасных помещениях, в наружных электроустановках;

- при любом номинальном напряжении переменного и постоянного тока электроустановок во всех взрывоопасных условиях.

Части электроустановок, которые подлежат заземлению или занулению:

- металлические корпуса электрических машин, трансформаторов, аппаратов, светильников, передвижные электроустановки, переносные электроустановки;

- каркасы, РЩ, ЩУ и шкафы, а также съемные или открывающиеся части, если на них установлено электрооборудование напряжением выше 42В переменного тока или напряжением выше 110В постоянного тока;

- приводы электрических аппаратов;

- вторичные обмотки измерительных трансформаторов;

-металлические РУ, металлические небольшие конструкции, металлические соединительные муфты, металлические оболочки и броня контрольных и силовых кабелей, металлические оболочки проводов, трубы электропроводки и т.д.;

- железобетонные опоры ЛЭП.

Заземление электрооборудования

По своему функциональному назначению заземление делится на три вида — рабочее, защитное, заземление молниезащиты.

К рабочему заземлению относится заземление нейтралей силовых трансформаторов и генераторов, глухое или через дугогасящий реактор.

Защитное заземление выполняется для обеспечения безопасности, в первую очередь, людей.

Заземление молниезащиты служит для отвода тока молнии в землю от защитных разрядников и молниеотводов (стержневых или тросовых).

Защитное заземление должны выполнять свое назначение в течение всего года, тогда как заземление, молниезащиты — лишь в грозовой период.

Назначение защитного заземления. Защитное заземление предназначено для устранения опасности поражения электрическим током людей при соприкосновении с металлическими частями электрооборудования, оказавшимся под напряжением. Принцип действия защитного заземления состоит в снижении до безопасного уровня напряжений прикосновения и шага, вызванных замыканием на корпус электрооборудования. Достигается это уменьшением потенциала заземленного оборудования за счет малого сопротивления заземлителя, а также путем выравнивания потенциалов основания, на котором находится человек и заземленного оборудования за счет подъема потенциала основания до уровня потенциала заземленного оборудования.

Защитное заземление – это параллельное включение в электрическую цепь заземлителя со значительно меньшим сопротивлением R_з<<R_r (рис. 3.3.4.6)

В сетях с напряжением до 1000В сопротивление заземляющего устройства должно быть не более 4 Ом, при напряжении выше 1000В — не более-0.5 Ом.

При таком включение в электрическую цепь ток, проходящий через человека, будет равен:

(3.4.21)

где, R_r – сопротивление тела человека, Ом

I_общ- общий проходящий ток через два заземлителя (тело человека и заземлитель), Ом;

R_общ – общее сопротивление заземлителей, Ом.

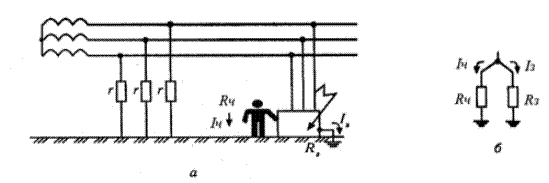

Рис 3.4.6 Защитное заземленне: а – схема заземления корпуса электрооборудования; б-эквивалентная электрическая схема

(3.4.22)

(3.4.23)

После подстановки значений R_общ и I_общ в формулу / 3.4.21/ получим

(3.4.24)

Пример.

Определить величину поражающего тока при однофазном включении человека в трехфазную сеть с изолированной нейтралью.

Допустим, что сопротивление пола и обуви: R_п = R_об = 0 R_u = 3000 Ом

При отсутствии заземления ток поражения:

При наличии защитного заземления:

Как видим, ток поражения при наличии заземляющего устройства значительно меньше удерживающего.

Защитное заземление применяется в электроустановках напряжением до 1000В переменного тока с изолированной нейтралью или с изолированным выводом источника однофазного тока, а также электроустановках в напряжением до 1000В в сетях постоянного тока с изолированной средней точкой.

Заземление установок заключается в соединении с землей их металлических частей (нормально не находящихся под напряжением) с заземлителем, имеющим малое сопротивление растеканию тока.

Заземляющее устройство состоит из заземлителей, заземляющих шин и проводов, соединяющих корпуса электроустановок с заземлителями.

В зависимости от расположения заземлителей относительно заземленного оборудования, заземляющие устройства подразделяют на выносные и контурные (рис 3.4.7). Заземлители выносного заземляющего устройства выносятся на некоторое удаление от заземляемого оборудования. Контурное заземляющее устройство обеспечивает более высокую степень защиты, так как заземлители располагаются по контуру всего заземляемого оборудования.

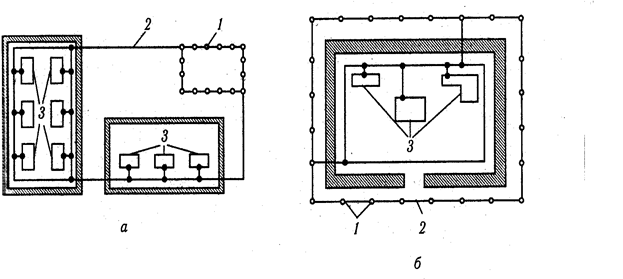

Рис 3.4.7 Выносное (а) и контурное (б) заземления:

1-электроды (заземлители); 2-токовды (шины); 3-электроустановки

На практике заземление осуществляется в следующем порядке:

- выбирается заземляющее устройство (искусственное или естественное);

- рассчитывается заземляющее устройство;

-отдельные электроды (заземлители) объединяются в одно общее заземляющее устройство;

- корпуса электроустановок соединяются с заземляющим устройством;

-составляется документация для приемки заземляющего устройства в эксплуатацию.

При выборе заземляющего устройства часто используют, естественные заземлители, которыми служат трубопроводы, проложенные в земле и имеющие хороший контакт с грунтом, стальные трубы электропроводов. При строительстве промышленных зданий в качестве естественных заземлителей могут быть использованы металлические каркасы зданий.

Трубопроводы для горючих жидкостей и взрывоопасных газов использовать в качестве заземлителей запрещается. Металлические и железобетонные конструкции при использовании их в качестве заземляющих устройств должны образовывать непрерывную электрическую цепь по металлу (в железобетонных конструкциях должны предусматриваться закладные детали для присоединения электрического и технологического оборудования).

При использовании железобетонных фундаментов в качестве заземлителей сопротивление растеканию тока заземляющего устройства определяется по формуле

(3.4.25.)
