, (3.4.26.)
где Q1; Q2 —удельное электрическое сопротивление соответственно верхнего и нижнего слоя земли, Ом-м; h1—толщина верхнего слоя земли, м; a, b—безразмерные коэффициенты, зависящие от соотношения удельных электрических сопротивлений слоев земли. Если Qi>Q2, то a=3,6, b=0,1; если Q1<Q2, то a=1,1 ×102, b=0,3×10-2.
Под верхним слоем следует понимать слой земли, удельное сопротивление которого Q1 более, чем в два раза, отличается от удельного электрического сопротивления нижнего слоя Q2. Расчет заземляющего устройства начинается с определения сопротивления грунта (сопротивление 1 см 3 грунта). Значения удельных сопротивлений различных грунтов могут быть названы лишь приблизительно, так как зависят не только от вида грунта, но и от его влажности и атмосферных условий. Примерные значения удельного сопротивления некоторых грунтов в естественных условиях приведены ниже:
Вид грунта Удельное сопротивление
p, Ом • м
Песок 400 и более
Супесок 300
Суглинок, 100
Глина 60.
Чернозем 50
Торф 20
|
|
|
Удельное сопротивление земли на глубине нескольких метров от поверхности сильно колеблется, увеличиваясь из-за высыхания к концу сухого лета и промерзания зимой.
Измеренное (табличное) удельное сопротивление грунта следует привести к расчетному значению
(3.4.27)
где Q - измеренное (табличное) значение сопротивления грунта, Ом-м;. k — сезонный коэффициент земли, учитывающий возможное увеличение удельного сопротивления слоя.
Значение k зависит от климатической зоны и равно от 1,5 до 7. Различают три климатические зоны, соответствующие северной, средней и южной полосе европейской части СНГ.
Исходя из условий работы, выбирается конструкция заземлителя (электрода) и определяется сопротивление заземлителя растеканию тока в грунт. Формулы для определения сопротивления заземлителя приведены в табл. 3.4.2.
Если в качестве заземлителя применяется угловая сталь, то в формулу для определения ее сопротивления подставляется приведенный диаметр d==0,95 b, где b— ширина полосы или полки угловой стали.
Количество стержней п заземляющего устройства находим по формуле
(3.4.28)
где rо— допускаемое сопротивление заземляющего устройства, принимаемое менее 4 Ом.
Заземлитель из n1 длинных электродов длиной 11 по сравнению с заземлителем из n2 коротких электродов длиной l2 при одинаковом их расходе {п1 l1==п2 l2} обеспечивает более низкое сопротивление из-за меньшего взаимного влияния электродов при меньшем их числе. Для определения сопротивления очага вертикальных заземлителей необходимо знать расположение и расстояние а между ними: a=(1…3)l
Сопротивление вертикальных заземлителей:
|
|
|
(3.4.29)
где η — коэффициент использования (экранизации) вертикальных электродов.
Коэффициент η определяют по табл. 3.4.3. с учётом отношения а/1, количества электродов п и условий их размещения.
Стержни объединяются в очаг заземления соединительной полосой (шиной) и располагаются по замкнутому контуру длиной
(3.4.30)
При расположении стержней в ряд, длина полосы
(3.4.31)
Таблица 3.4.2
| Схема | Тип заземлителя | Формулы |
| Труба, стержень у поверхности земли Труба, стержень на глубине h'; h= h'+1/2 Протяженный за-землитель (полоса, труба) на глубине А, ширина b Кольцевой зазем-литель (полоса, труба) на глубине h Круглая пластина на поверхности земли (диаметр d) |
|
Сопротивление полосы связи
(3.4.32)
где h — глубина заложения полосы, м.
В заключение определяется сопротивление растеканию тока заземляющего устройства при данном количестве стержней с учетом полосы связи:
(3.4.33)
где η1- коэффициент экранирования (использования) между полосой связи и вертикальными электродами. В табл. 3.4.4. приводятся значения коэффициента η1 с учетом отношения а/1, расположения электродов и их количества.
Таблица 3.4.3.
| Количество электродов п | Коэффициент использования η при отношении расстояния между электродами к их длине | ||
| a/1=1 | a/1=2 | a/1=3 | |
| При размещении электродов в ряд | |||
| 2 | 0,84—0,87 | 0,90—0,92 | 0,93—0,95 |
| 0,76—0,80 | 0,85—0,88 | 0,90—0,92 | |
| 0,67—0,72 | 0,79—0,83 | 0,85—0,88 | |
| 0,56—0,62 | 0,72—0,77 | 0,79—0,83 | |
| 0,51—0,56 | 0,66—0,73 | 0,75—0,80 | |
| 0,47—0,50 | 0,65—0,70 | 0,74—0,79 | |
| При размещении электродов по контуру | |||
| 0,66—0,72 | 0,76—0,80 | 0,84—0,86 | |
| 0,58—0,65 | 0,71—0,75 | 0,78—0,82 | |
| 0,52—0,58 | 0,66—0,71 | 0,74—0,78 | |
| 0,44—0,50 | 0,61—0,66 | 0,68—0.73 | |
| 0,38—0,44 | 0,55—0,61 | 0,64—0,69 | |
| 0,36—0,42 | 0,52—0,58 | 0,62—0,67 | |
| 0,33—0,39 | 0,49—0,55 | 0,59—0,65 |
Таблица 3.4.4.
| Отношение расстояния между трубами (уголками) к их длине | Коэффициент использования η1 при числе труб (уголков) | |||||||
| При размещении электродов в ряд, | ||||||||
| 0,77 0,89 0,92 | 0,72 0,84 0,88 | 0,67 0,79 0,85 | 0,62 0,75 0,82 | 0,42 0,56 0,68 | 0,31 0,46 0,58 | 0,21 0,36 0,49 | 0,19 0,32 0,42 | |
| При размещении электродов по контуру | ||||||||
| 0,45 0,55 0,70 | 0,40 0,48 0,64 | 0,36 0,43 0,60 | 0,34 0,40 0,56 | 0,27 0,32 0,45 | 0,24 0,30 0,41 | 0,21 0,28 0,37 | 0,20 0,26 0,35 |
При отсутствии естественных заземлителей устраивают искусственные, в качестве которых применяют металлические трубы, стержни или угловую сталь, забитые в землю на 0,5—0,8 м ниже уровня земли и приваренные к шине, уложенной на глубине 0,5—0,8 м. Расстояние между вертикально забитыми заземлителями должно быть не менее их длины.
В качестве вертикальных электродов используют стальные трубы, угловую и круглую (прутковую) сталь длиной l=2…10 м. Наименьшие поперечные размеры допускаются у круглых электродов - d=6 мм, толщина полок угловой стали - 4 мм и толщина стенок стальных труб - b=3,5 мм. Такие размеры электродов обусловлены необходимостью надежной работы заземлителя при коррозии и могут быть увеличены из условий достаточной механической, прочности при погружении их в грунт.
Горизонтальные полосовые заземлители в виде лучей, колец или контуров используются как самостоятельные заземлители или как элементы сложного заземлителя из горизонтальных и вертикальных электродов. Для горизонтальных заземлителей применяется полосовая сталь сечением не менее 48 мм2 и толщиной 4 мм и круглая сталь диаметром не менее 10 мм.
В однородном грунте глубина заложения вертикальных электродов h=0,5...1 м мало влияет на снижение их сопротивления.
Соединение элементов заземляющих устройств осуществляется с помощью сварки, а корпуса машин и аппаратов соединяются с проводниками заземляющих устройств сваркой, надежными болтовыми соединениями. Минимальное поперечное сечение заземляющих голых медных проводов должно быть 4 мм2, алюминиевых - 6 мм2, стальных - 24 мм2. Сечение изолированных медных проводов должно быть не менее 1,5 мм2, алюминиевых — 2,5 мм2.
|
|
|
Заземляющие проводники, расположенные в помещениях, должны быть доступны для осмотра, защищены от коррозии. Каждый заземляемый элемент установки должен быть присоединен к заземлителю или заземляющей магистрали посредством отдельного ответвления (параллельное заземление). Последовательное включение в заземляющий проводник нескольких заземляемых частей установки запрещается. При приемке в эксплуатацию каждого заземляющего устройства необходимо иметь: паспорт, включающий исполнительные чертежи и схемы заземляющего устройства с указанием расположения подземных коммуникаций; акты на подземные работы по укладке элементов заземляющего устройства; протоколы приемо-сдаточных испытаний заземляющего устройства.
Измерение сопротивления заземляющих устройств производится в первый год эксплуатации, а в дальнейшем - не реже одного раза в три года, для цеховых электроустановок - не реже одного раза в год. Измерение сопротивления заземлителей, удельного сопротивления грунта проводится в периоды наименьшей проводимости (летом, зимой). Срок службы заземлителей — 25-30 лет.
Зануление
Занулением называется присоединение металлических корпусов электрических машин, трансформаторов и других токоведущих металлических частей электрооборудования, которые не находятся под напряжением при нормальной работе, к многократно заземленному нулевому проводу.
Нулевым проводом называется провод сети, соединенный с глухозаземленной нейтралью трансформатора или генератора или со средним нулевым проводом сети постоянного тока.
Многократное заземление нулевого провода — это дополнительная, но обязательная мера защиты, осуществляемая через каждые 200 м по его длине. Надежная защита возможна, если сечение нулевого четвертого провода (Sн.пр.) будет равно (не менее) 50% сечения фазного провода сети (S ф ) при изготовлении их из одного материала:
|
|
|
(3.4.34)
Обычно нулевой провод изготавливается из стали, а фазные провода — из цветных металлов. В этом случае необходимо учитывать, что сопротивление их зависит от плотности тока.
На основе экспериментальных данных для выбора эквивалентных по сечению проводников из стали и цветных металлов получены следующие соотношения.
Если провода линии изготовлены из алюминия (Sф^A1)
(3.4.35)
если провода линии изготовлены из меди (Sф^М),
(3.4.36)
Назначение защитного зануления - устранение опасности поражения электрическим током при соприкосновении человека с металлическими частями электрооборудования, оказавшимися под напряжением при замыкании фазы на корпус или землю.
Область применения зануления – трехфазные четырехпроводники сети напряжением до 1000В с глухозаземленной нейтралью или глухозаземленным выводом источника однофазного тока.
Принцип действия зануления основан на превращении пробоя на корпус в однофазное короткое замыкание (замыкание между фазой и нулевым проводом) с целью вызвать ток большой силы, способный обеспечить срабатывание защиты (плавких вставок, средств автоматики)

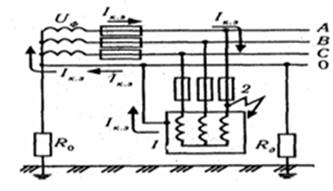

Рис. 3.4.8 Схема зануления
Для того, чтобы произошло быстрое и надежное срабатывание средств защиты, необходимо, чтобы ток короткого замыкания, превышал ток отключения (оплавление плавкой вставки и отключение аппарата)
(3.4.37)
где, Ік.з . - ток короткого замыкания, А
к - коэффициент кратности тока короткого замыкания относительно тока отключения;
Іном - номинальный ток оплавления плавкой вставки или срабатывания автомата, А.
Согласно ПУЭ, проводники зануления подбирают таким образом, чтобы ток короткого замыкания превышал не менее, чем в 3 раза, номинальный ток плавкой вставки.
Время срабатывания отключения поврежденной электроустановки с момента появления напряжения на корпус электроустановки составляет 5-7с при защите плавкими вставками и 1-2с - при защите автоматами.
В аварийный период, с момента возникновения замыкания фазы на корпус и до автоматического отключения поврежденной электроустановки от сети, заземление электроустановок через нулевой защитный проводник снижает напряжение между корпусом и землей.
Повторное заземление позволяет снизить напряжение нулевого провода и корпуса зануленного оборудования относительно земли при замыкании фазы на корпус, как при нормальном режиме, так и при обрыве нулевого провода.
При отсутствии повторного заземления нулевого провода при замыкании фазы на корпус участок нулевого провода в месте замыкания и прикосновения к нему корпуса по отношению к земле находится под напряжением:
(3.4.38)
где, Iк - ток, протекающий по участку: фазный – нулевой провод (ток замыкания), А;
Zн – сопротивление участка нулевого провода от источника питания до места присоединения поврежденного оборудования, Ом,
Rф и Rн - активное сопротивление фазного и нулевого проводов сети, Ом.
При наличии повторного заземления нулевого провода появляется цепь тока замыкания через это заземление.
Автоматическое отключение сетей.
Помимо заземления, профилактика электротравматизма заключается в правильном подборе и эксплуатации изоляции электросетей и установок, в автоматическом отключении, применении пониженных напряжений и различных блокировок, в разработке и применении индивидуальных средств защиты.
В тех случаях, когда безопасность не может быть обеспечена устройством заземления, применяются защитные устройства, основными элементами которых являются магнитные пускатели и реле защитного отключения.
Наиболее универсальными устройствами являются те, которые для обеспечения высокой эксплуатационной надежности выполняются на новых полупроводниковых приборах. Например, в СНГ предложено устройство защиты от утечки тока в землю с использованием переменного оперативного тока пониженной частоты. Устройство обладает высокой чувствительностью и может осуществить защиту при токах утечки от 15 мА и выше.
В устройстве защиты от короткого замыкания в электросетях, запатентованном в ФРГ, используется оперативный ток повышенной частоты, что обеспечивает время отключения короткого замыкания 1 мс. Во Франции запатентовано защитное устройство, которое также реагирует на токи повышенной частоты и отличается простотой конструкции.
Защитное отключение (ЗО) – это система автоматического отключения электроустановки при возникновении в ней опасности поражения человека электрическим током (быстродействующая защита).
ЗО должно обеспечивать защиту в следующих случаях: при замыканиях на землю или корпус, при появлении токов утечки. Защитное отключение используют в тех случаях, когда нет уверенности в надежности заземления или зануления.
К устройствам защитного отключения (УЗО) предъявляются следующие требования: высокая чувствительность (реагирование на незначительные изменения входной величины), короткое время срабатывания (время отключения не должно превышать 0,2 с), способность отключить напряжение выборочно от поврежденного оборудования, надежность и самоконтроль (отключение при неисправности УЗО)
Эффективно применение защитного отключения в электроустановках напряжением до 1000В: в передвижных электроустановках с изолированной нейтралью; в стационарных установках для защиты электрифицированного инструмента; в условиях повышенной опасности в стационарных электроустановках с глухозаземленной нейтралью; на отдельных установках высокой мощности.
Электрозащитные средства.
Электрозащитные средства (ЭЗС) – это переносимые и перевозимые средства, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля.
По характеру применения средства защиты, согласно ГОСТ 12.4.011-89 «Средства защиты работающих. Общие требования», классифицируются на две категории:
- средства коллективной защиты;
- средства индивидуальной защиты.
По степени защиты ЭЗС подразделяются на: основные и дополнительные.
Основные ЭЗС – это средства защиты, изоляция которых длительно выдерживает рабочее напряжение электроустановок, что позволяет безопасно соприкасаться с источникам тока. Дополнительные ЭЗС - это средства, которые сами по себе не могут при данном напряжении обеспечить защиту от поражения током и применяются как дополнительные меры защиты к основным средствам.
К основным защитным средствам, которые позволяют работать непосредственно на токоведущих частях, находящихся под напряжением до 1000В, относятся: изолирующие оперативные измерительные штанги, токоизмерительные изолирующие клещи, указатели напряжения, изолирующие тяги, захваты, инструмент с изолированными рукоятками, диэлектрические перчатки. Испытательное напряжение для основных защитных средств зависит от рабочего напряжения установки и должно быть не меньше трехкратного значения линейного напряжения в электроустановках с изолированной нейтралью и не меньше трехкратного фазного напряжения в установках с глухозаземленной нейтралью.
К дополнительным средствам индивидуальной защиты, применяемым в электроустановках напряжением до 1000В, которые усиливают изолирующее действие основных средств, относятся: диэлектрические галоши, диэлектрические резиновые коврики, различные виды изолирующих лестниц, подставок, площадок, ограждения, предупредительные плакаты, переносные заземления и т. д.
К основным защитным средствам при работе в электроустановках с напряжением выше 1000В относятся: изолирующие штагы, изолирующие и электроизмерительные клещи, указатели напряжения; изолирующие устройства и приспособления для работы на высоковольтных линиях (ВЛ) с непосредственным прикосновением электромонтера к токоведущим частям (изолирующие лестницы, площадки, изолирующие тяги, канаты, корзины телескопических вышек и др.)

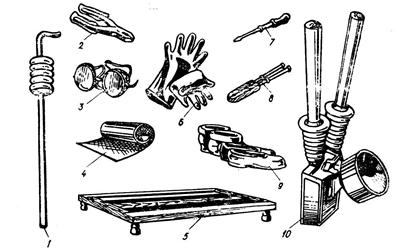

Рис 3.4.9. Индивидуальные электрозащитные средства:
1- выключающая штанга; 2 – пасатижы; 3 – защитные очки; 4 – изолирующий коврик; 5 – изолирующая подставка; 6 – изолирующие перчатки; 7 – отвертка; 8 – клещи; 9 – технические галоши и клещи; 10 – токоизмерительные клещи.
К дополнительным ЭЗС, применяемые в электроустановках с напряжением выше 1000В относятся: диэлектрические перчатки, боты, ковры, изолирующие подставки и накладки; диэлектрические колпаки, переносные заземления; оградительные устройства; плакаты безопасности.
Кроме перечисленных ЭЗС, в электроустановках применяют также такие средства индивидуальной защиты: очки, маски, противогазы, рукавицы, предохранительные пояса и страховочные канаты.
Таблица 3.4.5.
Нормы и сроки электрических испытаний средств
защиты в электроустановках напряжением до 1000В
| Средства защиты | Испытатель-ное напряжение, кВ | Продолжите-льность испытаний, мин | Допустимый ток, МА | Периодич- ность испытаний, в мес. |
| Изолирующие штанги | - | |||
| Изолирующие электроизмерительные клещи | - | |||
| Указатели напряжения: однополюсные | 0,75 | 0,6 | ||
| Двухполюсные | 0,60 | |||
| Диэлектрические перчатки | ||||
| Инструменты с изолирующими рукоятками | - | |||
| Диэлектрические галоши | 3,5 |
Перед каждым применением средств индивидуальной защиты персонал обязан: очистить и протереть пыль; проверить исправность и отсутствие внешних повреждений; диэлектрические перчатки проверить на отсутствие проколов, а диэлектрические коврики — на отсутствие трещин, пузырей, каверн, заусенцев. Прокол диэлектрических перчаток легко установить закручиванием последних к пальцам. Герметичность проверяют по отсутствию выхода воздуха из перчаток или пузырей при погружении их в воду. Дефекты в диэлектрических ковриках очень легко обнаружить при их перегибах. Необходимо также проверить по штампу, для какого напряжения допустимо применение данного защитного средства и не истек ли срок периодического испытания. Пользоваться средствами индивидуальной защиты, у которых срок эксплуатации истек, категорически запрещается. Диэлектрические перчатки подлежат периодическим испытаниям один раз в 6 мес., диэлектрические коврики — один раз в два года. (табл. 3.4.5)
При выполнении различных видов работ для соблюдения безопасности обычно применяют переносные заземления. Переносное заземление — надежное средство защиты при работе на отключенных участках, оборудовании или линиях на случай ошибочной подачи напряжения на участок работ. Переносное заземление состоит из гибких медных проводов (для заземления и закорачивания между собой всех трех фаз установки) сечением не менее 25 мм2 и зажимов для присоединения закорачивающих проводов к заземляющей шине (полосе) или электроду. Допускается применение отдельного переносного заземления для каждой фазы.
Работы по устройству переносного заземления осуществляются в следующей последовательности. Вначале присоединяют заземляющий провод к «земле» (очагу заземления), после чего проверяют отсутствие напряжения на заземляемых токоведущих частях. При отсутствии напряжения с помощью штанг или руками в диэлектрических перчатках накладывают зажимы закорачивающих проводов. Снимают заземление в обратном порядке. Все операции по наложению и снятию переносного заземления выполняются в диэлектрических перчатках.
Мероприятия, предупреждающие об опасности поражения электротоком
Мероприятия по предупреждению поражения электрическим током являются надежной мерой по снижению электротравматизма. Звуковая и световая сигнализация, применяемые в большинстве случаев одновременно, являются, в данном случае, наиболее распространенным и доступным средством. Электролампочки своим цветом указывают работающему лицу на состояние установки. Зеленая, например, сигнализирует о снятии напряжения электроустановки, красная - о подаче опасного напряжения на электроустановку. Таким образом, звонок, сирена или красная лампочка обычно предупреждают о появлении опасного напряжения на электроустановке.
Другим видом сигнализации, предупреждающей персонал об опасности, являются плакаты и схемы, размещаемые в соответствующих местах электроустановок.
Плакат – одно из наиболее эффективных и доступных средств пропаганды правил и мер безопасности. Предупредительные плакаты являются предостерегающими, запрещающими, разрешающими и напоминающими.
Маркировка оказывает также существенное влияние на предупреждение электротравм, служит для распознавания назначения и принадлежности различных частей электрооборудования, кабелей и проводов. В первую очередь следует маркировать распределительные устройства, распределительные пункты и щиты.
Маркировка должна устанавливаться стандартами и широко использоваться для различного рода предупреждающих обозначений и сигналов.
3.4.4 ЭЛЕКТРОБЕЗОПАСНОСТЬ НА СТРОИТЕЛЬНОЙ ПЛОЩАДКЕ.
Воздушные линии электропередачи. Обеспечение электроэнергией строительной площадки начинается с сооружения ЛЭП. Монтаж линий и все монтируемые электроустановки должны удовлетворять требованиям Правил устройства электроустановок (ПУЭ). На опорах воздушных линий нулевой провод должен располагаться ниже фазных проводов, а провода наружного освещения (если они необходимы) прокладываются под нулевым проводом. Расстояние от нижнего провода до земли, пола, настила при наибольшей стреле провеса должно быть не менее (м): 2,5 — над рабочими местами; 3,5 — над проходами; 6,0 — над проездами (ГОСТ 12.1.013—78).
Одним из опаснейших мест на строительной площадке является невысокая подвеска проводов временных электролиний в местах проезда машин. Опасность поражения может возникнуть при провозке грузов с большими габаритами, при движении по скользкой дороге, имеющей уклон, с поднятым кузовом при движении и работе автокранов.
Крючья и штыри изоляторов фазных проводов на железобетонных опорах должны быть заземлены через стальную арматуру опоры или через проложенные по опорам заземления в сетях с изолированной нейтралью, а в сетях с заземленной нейтралью арматура железобетонных опор должна быть соединена с нулевым заземленным проводом.
Минимальное сечение проводов из условия механической прочности должно быть не менее (мм2): 16 — для алюминиевых, однопроволочных; 5 — для оцинкованных стальных однопроволочных; 25 — для стальных многопроволочных проводов.
Периодический осмотр воздушной линии производится электромонтером один раз в месяц, а внеочередной - после аварий, ураганов, при морозе ниже 40°С, гололеде, пожаре вблизи линии.
Электродвигатели. Различные виды работ на строительной площадке выполняют с помощью электроустановок. При этом устройство электрических сетей осуществляется так, чтобы можно было отключать все электроустановки в пределах участков работ.
Электромонтажные работы (присоединение и отсоединение проводов, ремонт, наладка) выполняет персонал, имеющий квалификационную группу по технике безопасности, после снятия напряжения со всех токоведущих частей и их заземления. Зона производства работ ограждается сплошным или сетчатым ограждением. На производство работ выдается наряд-допуск, в котором указываются меры по электробезопасности. Перед допуском к работе с действующими электроустановками рабочих инструктируют на рабочем месте.
Рабочее напряжение на вновь смонтированную электроустановку может быть подано только по решению рабочей комиссии.
Выключатели, контакторы, магнитные пускатели, рубильники, пускорегулирующие устройства, предохранители должны иметь надписи, указывающие, к какому двигателю они относятся.
При производстве работ по регулировке выключателей и разъединителей, соединенных проводами, должны быть приняты меры по предупреждению непредвиденного включения. При кнопочном включении и отключении оборудования и механизмов кнопки должны быть заглублены на 3-5 мм за габариты пусковой коробки.
Для предупреждения несчастных случаев кнопки пуска (аппараты управления) следует располагать непосредственно у механизма и блокировать их со звуковой и световой сигнализацией. При перегрузке электродвигателей устанавливается аварийная защита на их отключение. Плавкие вставки предохранителей должны быть калиброваны с указанием на клейме завода-изготовителя номинального тока вставки Iст.
Выбор плавких вставок для защиты от многофазных замыканий электродвигателей механизмов с легкими условиями пуска определяется номинальным током вставки:
(3.4.39)
Для двигателей механизмов с тяжелыми условиями пуска (частые пуски)
(3.4.40)
Для наблюдения за пуском и работой электродвигателей механизмов на пусковом щитке устанавливается амперметр, измеряющий ток в цепи статора электродвигателя.
Вибрация электродвигателя, измеренная в каждом подшипнике, не должна превышать значений, приведенных ниже.
Таблица 3.4.6
| Синхронная частота вращения, об/мин | 750 и ниже | |||
| Допустимая амплитуда вибрации подшипника, мм | 0,05 | 0,10 | 0,13 | 0,16 |
Электродвигатели немедленно отключаются, если создается угроза несчастного случая, при появлении дыма, огня, вибрации выше допустимых норм, поломке приводимого механизма, перегреве подшипников и электродвигателя.
Распределительные устройства (щиты, пульты, щитки) должны соответствовать требованиям ПУЭ и закрываться сплошными ограждениями. Если распределительные устройства содержатся в помещениях, доступных для не электротехнического персонала, они должны находиться на высоте не менее 2,5 м.
Все щитки на строительной площадке должны быть снабжены надписями, указывающими номер щитка, назначение или номер, каждой отходящей линии, положения «Включено» и «Отключено». При монтаже и эксплуатации необходимо следить, чтобы расстояния между укрепленными голыми частями разной полярности, а также между ними и неизолированными металлическими частями были не менее 12 мм по воздуху, а плавкие калиброванные вставки соответствовали данному типу предохранителей.
Для предупреждения электротравматизма распределительные устройства подлежат осмотру и чистке не реже одного раза в три месяца, текущему ремонту не реже одного раза в год и капитальному ремонту не реже одного раза в три года.
Электроинструменты. На строительной площадке электроинструменты должны храниться в сухом помещении.
Контроль сохранности и исправности электроинструмента осуществляется специально назначенным лицом, имеющим квалификационную группу по технике безопасности не ниже III.
Исправность инструмента заключается: в быстром включении и отключении (но не самопроизвольно) от электросети, отсутствии доступных для случайного прикосновения токоведущих частей и проводов, отсутствии обрыва заземляющего провода электроинструмента. Один раз в месяц необходимо убедиться в отсутствии замыканий на корпус инструмента, осмотреть целостность изоляции проводов. Перед выдачей электроинструмента рабочему проверяется затяжка болтов, крепящих узлов, отдельных деталей, исправность редуктора вращением шпинделя рукой при отключенном электродвигателе, состояние щеток и коллектора, целостность изоляции, отсутствие оголенных проводов, исправность заземления. Выдавать рабочим инструмент, имеющий дефекты, категорически запрещается.
