Применение огнетушителей

Среди первичных способов пожаротушения наибольшая роль отводится самым эффективнейшим из них – огнетушителям.

По видам огнегасящего вещества огнетушители делятся на:

- водные (с зарядом воды или воды с добавками);

- пенные (с зарядом пенообразователи разнообразных видов);

- воздушно-пенные (с зарядом водного раствора пенообразующих добавок);

- химически-пенные (с зарядом химических веществ, которые на момент приведения огнетушителя в действие вступают в реакцию с образованием пены и чрезмерного давления);

- порошковые (с зарядом огнетушащего порошка);

- углекислотные (с зарядом диоксида углерода);

-хладонные (с зарядом огнетушащего вещества на основе галогенизированных углеводородов);

- комбинированные (с зарядом двух и более огнетушащих веществ).

Выброс огнетушащего вещества в разных типах огнетушителей осуществляется:

- под давлением газа-вытеснителя, который содержится в отдельном малолитражном баллоне;

- под давлением газа-вытеснителя, который постоянно находится в корпусе (такие огнетушители называют закачными);

- под давлением газов, образующихся в результате химической реакции.

В табл. 4.4.3., 4.4.4. приведены основные технические характеристики, применяемых в данное время огнетушителей.

Химические пенные огнетушители выпускаются следующих марок: ОХП-10; ОХПВ-10 (рис. 4.2.), (сняты с производства).

Химический пенный огнетушитель ОХП-10 (или ОХВП-10) состоит из сваренного баллона (1), изготовленного из листовой углеродной стали, переходника с горловиной, нижнего сферического днища, крышки (5), пластмассового стакана (10), который закрывается резиновым клапаном, стойким к кислотам и щелочей, под действием пружины (7), штока (6), который пропущен через крышку огнетушителя. К штоку прикрепляется рукоятка с профильным кулачком на конце (3). С помощью рукоятки клапан поднимается и опускается. Спрыск (сопло) огнетушителя (2) расположенный на горловине и закрытый специальной мембраной, которая предотвращает выход заряда (кислоты и раствора щёлочи) к их полному смешиванию. Мембрана выдерживает гидравлическое давление 80…140 кПа.

Щелочная часть заряда представляет собой водный раствор двууглекислой соды (бикарбонат натрия NaHCO₃) и солодового экстракта. Кислотная часть заряда – это смесь серной кислоты H₂SO₄ с сернокислым окисным железом Fe₂(SO₄)₃, сернокислым алюминием. Для устранения замерзания раствора щелочной части заряда огнетушителя до - 20°С, добавляют этиленгликоль. При соединении щелочной и кислотной частей происходит следующая реакция:

2NaHCO₃+H₂SO₄→Na₂SO₄+2H₂O+2CO₂

­;6NaHCO+Fe₂(SO₄)₃→3Na₂SO₄+2Fe(OH)₃+6CO₂ ­.

Углекислый газ, который образовался, интенсивно перемешивает, вспенивает щелочной раствор и выталкивает его через спрыск наружу.

Экстракт и гидроокись железа, образующиеся в ходе реакции, Fе(ОН)₃ повышают устойчивость пены.

Корпус огнетушителя периодически подвергают гидравлическим испытаниям в течение 1 мин под давлением 2 МПа. Корпус бракуют с появлением течи, разрывов и отдельных капель.

Осматривают огнетушители не реже одного раза в месяц. В процессе осмотра проверяют наличие пломб, прочищают спрыски, протирают корпуса огнетушителей. Состояние огнетушителей отражают в специальном журнале.

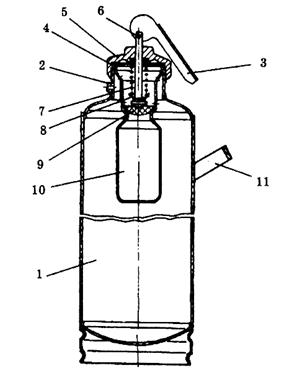

Рис. 4.4.2. Огнетушитель химически-пенный ОХП-10:

1 – корпус; 2 – спрыск; 3 – рычаг запуска; 4 – кольцо уплотнительное; 5 – крышка; 6 – шток; 7 – пружина; 8 – шайба упорная; 9 – клапан; 10 – стакан; 11 – ручка.

Для приведения в действие огнетушителя ОХП-10 необходимо: взять огнетушитель с подвеса, прочистить спрыск и поднести к месту возгорания; повернуть рукоятку клапана на 180°С; перевернуть огнетушитель вверх дном; направить струю пены на огонь.

Воздушно-пенные огнетушители (ОВП-10; ОВП-100).

Воздушно-пенные огнетушители применяются для тушения пожаров класса А и В (горение твёрдых и жидких веществ), за исключением щелочных металлов, веществ, горящих без доступа воздуха, и электроустановок под напряжением. Строение воздушно-пенного огнетушителя приведено на рис. 4.3.

Для приведения огнетушителя в действие необходимо удалить приспособление, которое предотвращает случайное приведение в действие (выдернуть чеку 21); нажать и отпустить кнопку 19, в результате чего игла разрушает мембрану баллона 4 и газовытеснитель подаётся в корпус огнетушителя 1 и образует в нём излишнее давление.

После этого огнетушитель готовый к подаче огнегасительного вещества в очаг пожара. В дальнейшем необходимо поднять огнетушитель за ручку 10; держась одной рукой за рукав Направить пеногенератор в направлении очага пожара. Нажать на рычаг управления клапаном 9 и начать тушение.

Углекислотные огнетушители предназначены для тушения небольших возгораний всех горючих и тлеющих материалов, а также электроустановок, находящихся под напряжением. В качестве заряда в углекислотных огнетушителях применяется жидкая углекислота СО₂, которая в момент приведения огнетушителя в действие быстро испаряется, образуя твёрдую углекислоту (снег) с температурой -72°С.

Углекислотные огнетушители (ОУ-2; ОУ-5; ОУ-25; ОУ-40; ОУ-80).

Применяются в основном для тушения пожаров класса В и электроустановок до 1000В (рис. 4.4.4.). Углекислотный огнетушитель (рис. 4.4.4.) состоит из стального баллона, в горловину которого завинчивается запорно-пусковое приспособление – латунный вентиль с сифонной трубкой. Сифонная трубка не доходит до дна баллона на 3…4мм.

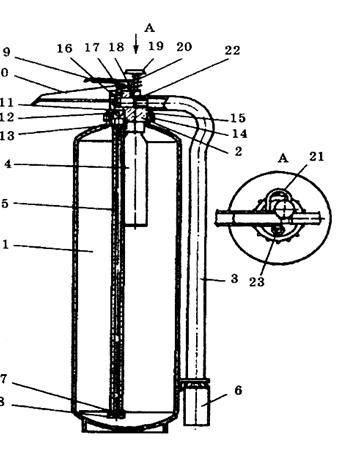

Рис. 4.4.3. Огнетушитель воздушно-пенный ОВП- 10:

1 – корпус; 2 – головка; 3 – рукав; 4 – балон с рабочим газом; 5 – трубка сифона; 6 – пеногенератор; 7 – сетка; 8 – корпус фильтра; 9 – рычаг управления клапаном; 10 – ручка; 11 – кольцо уплотнительное; 12 – клапан; 13 – переходник; 14 – гайка накидная; 15 – кольцо уплотнительное; 16 – штифт; 17 – пружина; 18 – ось; 19 – кнопка с иглой; 20 – пружина; 21 – предохранительная чека; 22 – кольцо уплотнительное; 23 – предохранительный клапан.

Таблица 4.4.3.
