| Показатель | ОВП-100 | Огнетушащие порошки типа | ОК-100 | Диоксид углерода | |||
| Пирант | ПСБ-3 | ||||||
| Емкость корпуса, л | 2×50 | ||||||
| Заряд | 6% водный раствор пенообразователя | Раствор пенообразователя и порошок | |||||
| Количество заряда, кг (л) | (85) | 45 (47) | |||||
| Емкость газового баллона, л | - | - | - | - | |||
| Продолжительность подачи огнетушащего вещества минимальная, с | 45-60 | 40/30 | |||||
| Длина струи огнетушащего вещества минимальная, м | - | - | - | - | |||
| Диаметр, количество и длина рукавов, м∙шт-1∙м-1 | 18/1×5 | 15/1×3,5 | 32/1×10 | 25/2×10 | 9/1×3 | 9/1×5 | 9/2×10 |
| Диапазон температур эксплуатации,°С | 5…50 | -20 …50 | -35 …50 | 5…50 | -40 …50 | -40 …50 | -40 …50 |
| Огнетушащая способность погашения модельного огня пожара класса, м2 А | 40,29 | 51,5 | 83,27 | Нет данных | 4,78 | - | 12,26 |
| В | 6,5 | 8,0 | 7,1 | 2,27 | 2,6 | 4,52 | |
| Продолжение таблицы 4.4.4 | |||||||
| Габаритные размеры, мм: - диаметр - ширина - высота | |||||||
| Масса огнетушителя полная, кг |

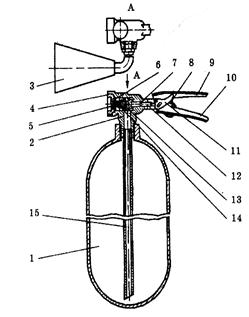

Рис. 4.4.4. Огнетушители углекислотные ОУ-2 и ОУ-5:
|
|
|
1 – корпус; 2 – головка; 3 – распылитель; 4 – гайка; 5 – предохранительная мембрана; 6 – шайба; 7 – кольцо уплотнительное; 8 – предохранительная часть; 9 – рычаг управления клапаном; 10 – ручка; 11 – кулачок; 12 – шток; 13 – клапан; 14 – пружина; 15 – трубка сифона.
Вентиль-запор имеет предохранительную мембрану, рассчитанную на взрыв при температуре 50°С, которая предотвращает от чрезмерного повышения давления углекислоты в корпусе огнетушителя (выше 18…21 МПа).
Первичную зарядку углекислотных огнетушителей выполняют заводы изготовители. На каждом баллоне возле горловины штампуют название или марку завода-изготовителя, массу баллона, рабочее и испытанное давление (6 и 25,5 МПа), ёмкость, номер и клеймо ВТК завода-изготовителя. Вентиль и колпачок огнетушителя пломбируют.
Углекислотные огнетушители, поступившие в эксплуатацию, регистрируют в учётном журнале, где указывают номер огнетушителя, его паспортные данные, дату последней зарядки и массу заряда.
Каждые 3 месяца углекислотные огнетушители взвешивают для проверки на утечку углекислоты. Массу после взвешивания сопоставляют с первичной массой заряда, при уменьшении которой на 10% и более, огнетушитель стоит подзарядить или перезарядить на специальной зарядной станции. Внешний осмотр огнетушителей стоит проводить не реже двух раз в месяц. Не реже 1 раза в 5 лет баллоны всех огнетушителей, находящихся в эксплуатации, необходимо осмотреть на зарядных станциях для определения пригодности их к эксплуатации, осмотреть внешнюю и внутреннюю поверхность баллонов, провести гидравлические испытания и проверить состояние вентилей.
|
|
|
Для приведения в действие таких огнетушителей нужно:
распылитель огнетушителя 3 направить на очаг пожара (распылитель легко фиксируется в удобной позиции для подачи огнетушительного вещества);
- удалить предохранительную чеку 8;
- нажать на рычаг управления клапаном 9, одновременно держась за ручку 10.
Во время тушения пожара распылитель огнетушителя должен быть направлен в сторону очага пожара, находящегося ближе всего к оператору.
При тушении огня пожара углекислотным огнетушителем запрещается:
- направлять распылитель огнетушителя в сторону людей;
- удерживать распылитель руками (это может привести к обморожению рук).
Углекислотно-бромэтиловые жидкие огнетушители ОУБ-3А, ОУБ-7А, ОЖ-7 предназначенные для тушения небольших очагов горения волокнистых и других твёрдых материалов, а также электроустановок, находящихся под напряжением не выше 380 В. Указанные огнетушители эффективнее углекислотных в 4 раза, но не пригодны для тушения щелочных и щелочноземельных металлов и сплавов на их основе, потому что могут усилить горение, вызвав взрыв. Нельзя ими тушить и те вещества, которые горят без доступа воздуха.
Огнетушители представляют собой цилиндрические стальные баллоны сваренной конструкции, состоящие из обечайки и двух штампованных днищ. В верхней части корпуса вварена горловина, в которую вкручена запорная головка с распыляющей насадкой.
Таблица 4.4.5
