Каскад реакторов полного смешения

В отдельно взятом реакторе полного смешения вследствие того, что концентрации реактивов мгновенно снижаются до конечной величины, скорость реакции при больших степенях превращения невелика и поэтому для достижения высоких степеней превращения требуются реакторы большого объема. При этом более целесообразным является установка ряда последовательно установленных реакторов – каскада реакторов (см. рис 3 и рис.4).

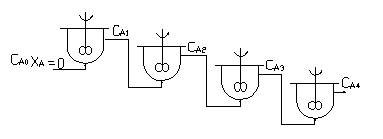

Рис.3. Схема каскада реакторов полного смешения

Рис. 4. Изменение концентрации исходного вещества по ступеням каскада реакторов полного смешения а), в реакторе идеального вытеснения б)

В каждой ступени каскада параметры процесса постоянны. Для определения числа теоретических ступеней используют алгебраический и графический методы.

Алгебраический метод.

Основа расчета - материальный баланс для каждой ступени каскада. В результате последовательного составления материального баланса для реакции первого порядка можно получить:

где - концентрация основного реагента после m-ой ступени; - начальная концентрация основного реагента.

Если заданы концентрации или степени превращения во всем объеме каскада, то число ступеней можно определить:

Определение через для реакции высоких порядков весьма сложно, поэтому в ряде практических случаев используется графический метод.
