На основе зависимости селективности от степени превращения можно выбрать модель реактора для обеспечения максимального выхода целевого продукта.

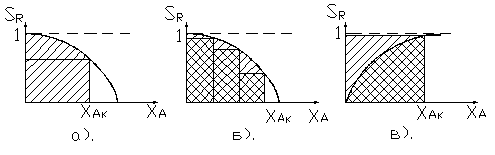

На рис.7 показана эта зависимость для необратимой реакции для реактора идеального вытеснения (a, в); для реактора идеального вытеснения и каскада реакторов полного смешения (б).
Рис. 7.
Выход продукта в реакторе идеального вытеснения или реакторе периодического действия определяется площадью под кривой зависимости ; в непрерывно работающем реакторе полного смешения – площадью прямоугольника .
Если селективность с увеличением степени превращения уменьшается (а, б), выход также будет уменьшаться. В этом случае площадь под кривой будет больше площади прямоугольника, и следовательно предпочтителен реактор идеального вытеснения или периодический реактор. Каскад реакторов полного смешения (б) дает более высокий выход продукта, чем единичный.
Если с увеличением степени превращения селективность растет (в), то по заштрихованным площадям видно, что выход в реакторе полного смешения значительно выше, чем в реакторе идеального вытеснения и реакторе периодического действия. Использование каскада не рекомендуется, так как выход будет ниже, чем в единичном реакторе
